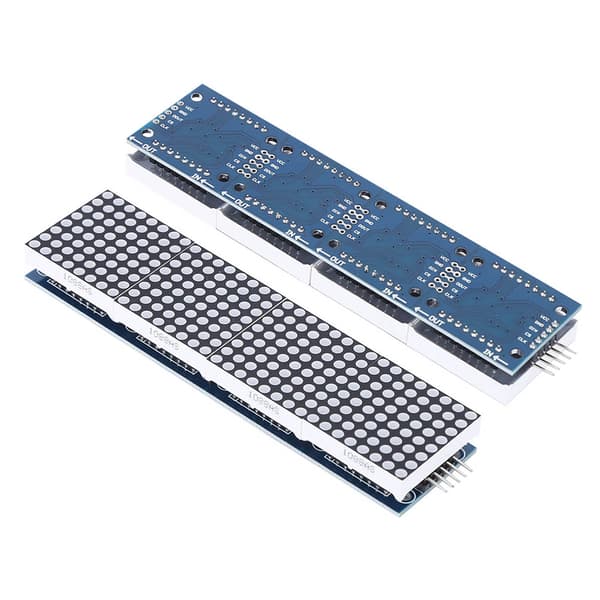

Name: Punktmatrisekontrollmodul LED enkeltbrikke mikrokontroller 4-i-1
SKU: YMMG26-0331-40443
Price: 161 NOK
Availability: InStock

161 kr

På lager

Fr., 19 juni - on., 24 juni

Sikker betaling

Fornøyde kundeløfte

30 dagers åpent kjøp

Produktbeskrivelse

Velkommen til vår butikk!

1、Det er en integrert seriell inngang/utgang felles katode displaydriver 2、Denne modulen er koblet til en mikroprosessor og et 8-sifret 7-segment digitalt LED-display. Den kan også kobles til et søylediagramdisplay eller 64 uavhengige lysdioder. 3、Modulen inkluderer en on-chip B-type BCD-enkoder, flerveis skanneløkke, segmentorddriver og en 8 x 8 statisk RAM for lagring av hver data. 4、Hver data kan adresseres. Du trenger ikke å skrive om hele displayet ved oppdatering, det lar også brukeren velge å kode eller ikke kode hver data. 5、Hele enheten inkluderer en 150μA lavstrøms avstengningsmodus, analog og digital lysstyrkekontroll, et skannegrense-register som lar brukere vise 1-8 biter med data, og en deteksjonsmodus som lar alle lysdioder avgi lys. 6、Bare 3 IO-porter er nødvendig for å drive 1 punktmatrise, ingen flimmer når punktmatrisen vises, støtter kaskadekobling

Varetype: Punktmatrisekontrollmodul

Materiale: Syntetisk papp

En enkelt modul kan drive en 8 x 8 felles negativ punktmatrise
Modulens arbeidsspenning: DC5V
Festehull for skruer: 64
Hull diameter: Ca. 3 mm / 0,1 tommer
Koblingsinstruksjoner:
1. Venstre side av modulen er inngangsporten, og høyre side er utgangsporten.
2. Når du kontrollerer en enkelt modul, trenger du bare å koble inngangsporten til CPU-en
3. Når flere moduler er kaskadekoblet, kobles inngangen til den første modulen til CPU-en, utgangen kobles til inngangen til den andre modulen, utgangen til den andre modulen kobles til inngangen til den tredje modulen, og så videre. ..
Ta 51 mikrokontroller som eksempel:
VCC → 5V
GND → GND
DIN → P2.2
CS → P2.1
CLK → P2.0

1 x Punktmatrisekontrollmodul

1 x 5-pins kabel
