Parameter:
Inngangssignal:
Inngangsspenning: 3,3-20V
Strøm: 15MA
PWM (vanlig mottakersignal)
Dette er høyytelses SPP-omformer, modulens brede spenningsdesign støtter opptil 20V-inngang, og tar i bruk 32-bits enkeltbrikke mikrodatamaskin for å fullføre signalinnsamling, prosessering og konvertering. Stabiliteten og hastigheten er langt bedre enn vanlig 8-bits enkeltbrikkes mikrodatamaskin, og inngangssignalet gjenkjennes automatisk uten manuell. Switch, plug and play, statusindikasjon er enkel og tydelig, støtter 8 kanaler med inngang/utgang.
PPM (CPPM)

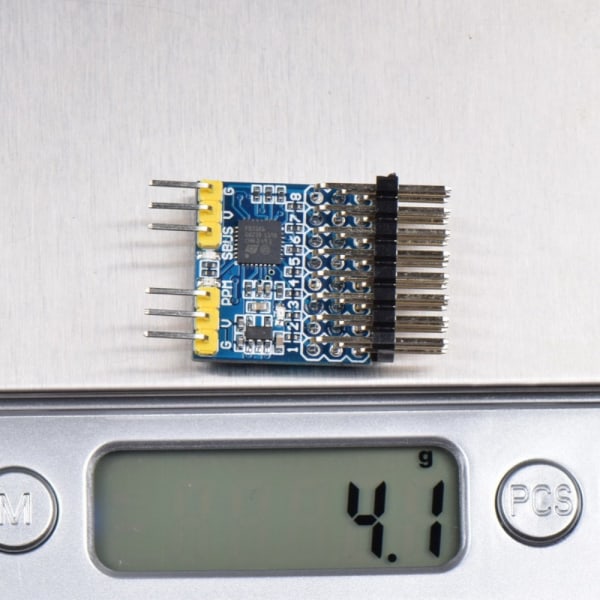

Vekt: 4,1 gram
SBUS (inkludert for futaba-R7008SB-serien, for FrSky, etc.)

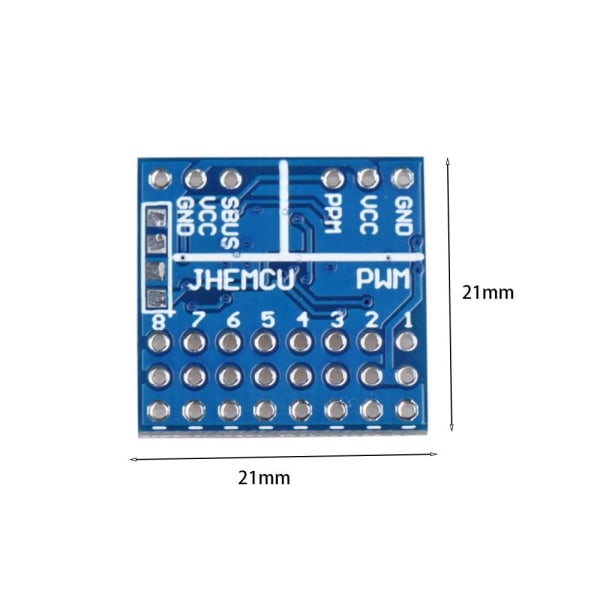

Mål: 21*21MM
Funksjoner:
Input SBUS signal og ut PWM og PPM signaler samtidig
Input PWM signal og samtidig utgang PPM og SBUS signaler
Input PPM-signal og ut PWM- og SBUS-signaler samtidig
Blinklys:
Når det ikke er noen signalinngang, er de tre indikatorene alle på (PPM grønn, SBUS blå, PWM rød)
Inngangssignalindikatoren blinker og utgangssignalindikatoren er alltid på.
For eksempel, når PPM-signalet legges inn, blinker den tilsvarende PPM-indikatoren grønt, og PWM-røde og SBUS-blå signalindikatorer er alltid på.

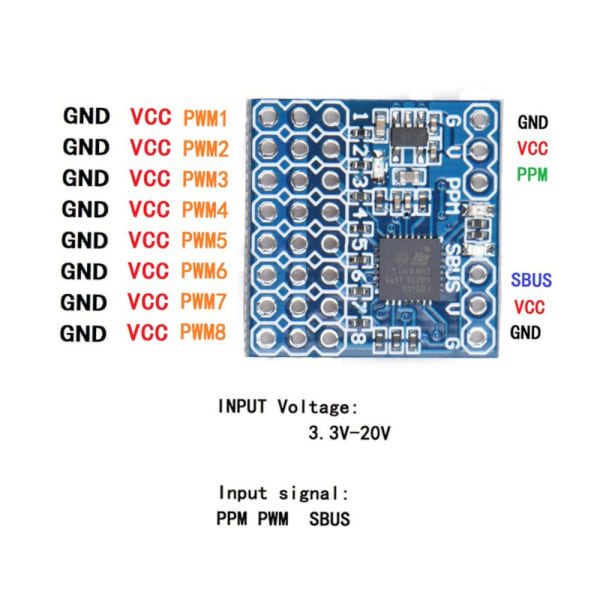

Kanalbeskrivelse:
1-8 kanaler er PWM-signalinn- eller utgangskanaler
SBUS-kanal er SBUS-signalinn- eller utgangskanalen
PPM-kanal er PPM-signalinn- eller utgangskanal
Kablingsinstruksjoner:
Når en eller flere kanaler av 1-8 kanals innganger PWM-signaler, sender den tilsvarende PPM-kanalen ut PPM-signalet, og SBUS-kanalen sender ut SBUS-signalet.
Når PPM-kanalen legger inn PPM-signalet, tilsvarer det 1-8-kanals utgangs-PWM-signalet, og SBUS-kanalen sender ut SBUS-signalet.
Når SBUS-kanalen legger inn SBUS-signalet, tilsvarer det 1-8 kanals utgangs-PWM-signal, og PPM-kanalen sender ut PPM-signalet.
Pakkeliste:
SPP konverteringsmodul 1
8P*2,54MM*3 pins rett nål 1
8P*2,54MM*3 pinnåler 1 stk
6P*2,54MM nåler 1 stk
6P*2,54MM pin rett nål 1
Merk: pinnene er selvsveisende
