Beskrivelse:

Helt ny og høy kvalitet

PPM-enkoderen kobles til PWM-servoutgangene på hvilken som helst R/C-mottaker og koder dem til en PPM-puls som er egnet for mange autopiloter (f.eks. Pixhawk). Modifikasjoner av R/C-mottakeren er ikke nødvendige.

Hele prosjektet er basert på ATMEL ATMEGA328p AVR-prosessoren, og all timing skjer innenfor avbrudd, slik at nøyaktighet og stabilitet er optimalisert.

Utformingen av PPM-enkoderen er basert på Paperazzi PPM-enkoderen.



Viktige tips: Fastvaren er forhåndskonfigurert til å lese 8 kanaler. Hvis du vil endre innstillingene for PPM-enkoderen for å invertere PPM-signalet og endre de forhåndsdefinerte feilsikre verdiene, trenger du en AVR ISP-programmerer for å omprogrammere den.



Jumperen på kortet er ikke loddet som standard. I dette tilfellet drives kortet av FC.



Spesifikasjoner:

Mål: 28 x 19 x 5 mm / 1,1'' x 0,74'' x 0,2'' (ca.)

Farge: som bildet viser

Antall: 1 sett



Merk:

Ingen detaljhandelsemballasje.

Vennligst tillat 1-3 mm feil på grunn av manuell måling. Sørg for at du ikke har noe imot dette før du legger inn bud.

På grunn av forskjellen mellom forskjellige skjermer, kan det hende at bildet ikke gjenspeiler den faktiske fargen på varen. Takk!

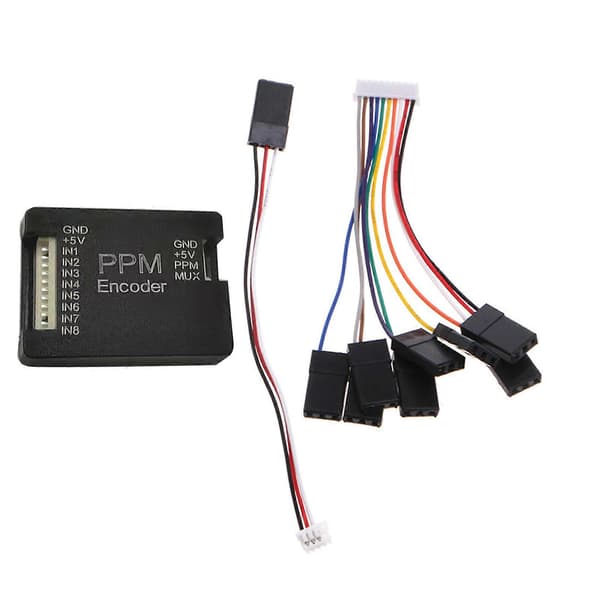

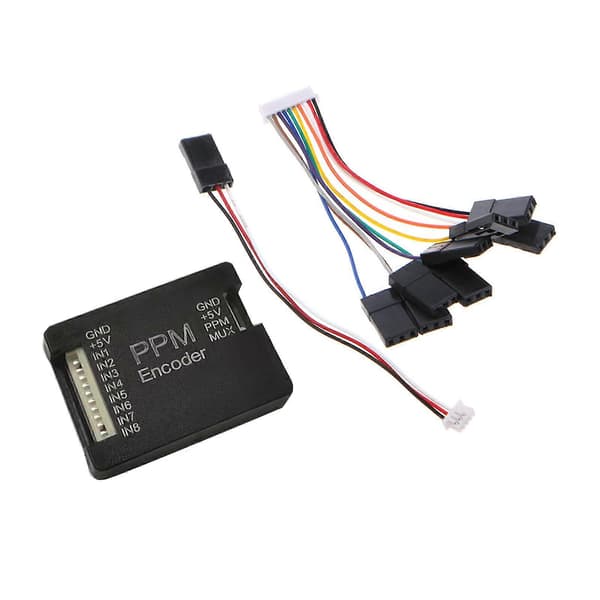

Pakken inneholder:

1 x PPM-enkoder

1 x 10-pinners inngangskabel 60 mm

1 x 4-pinners utgangskabel 100 mm (annet tilbehør vist på bildet er ikke inkludert.)
