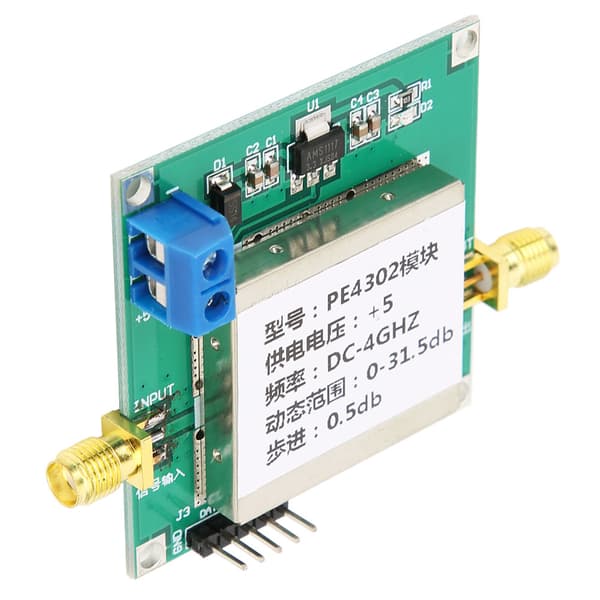

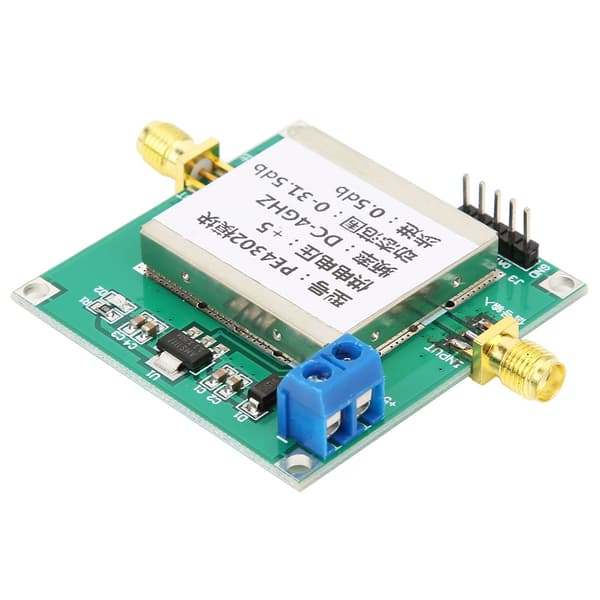

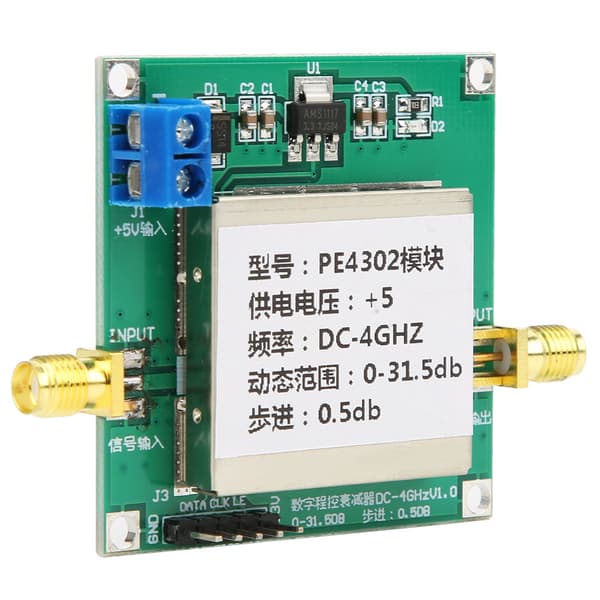

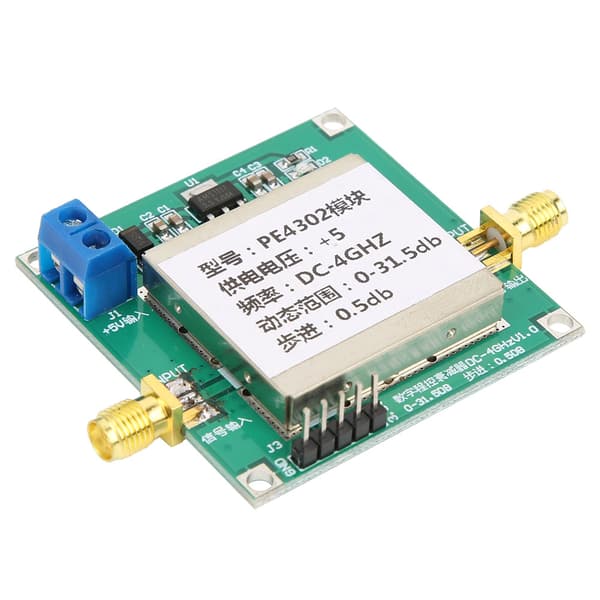

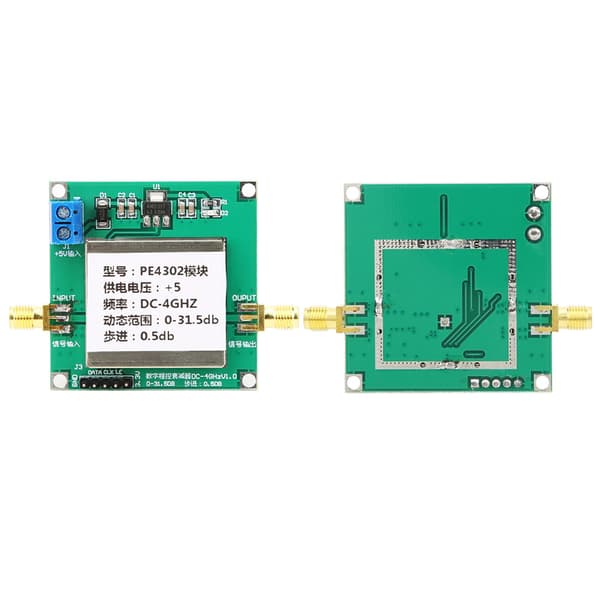

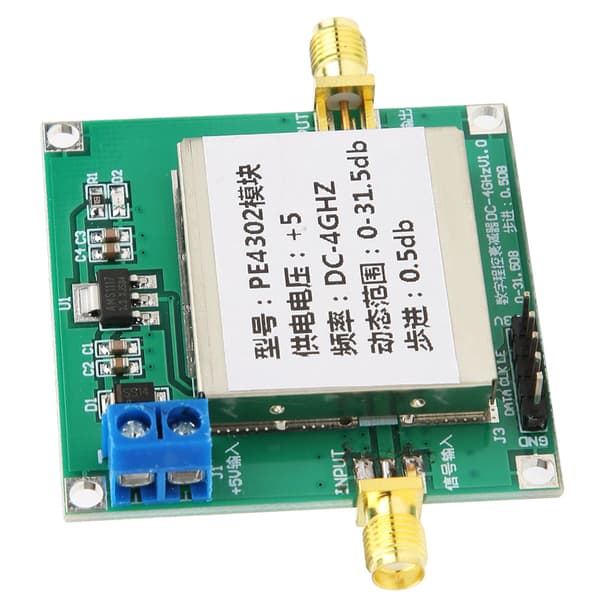

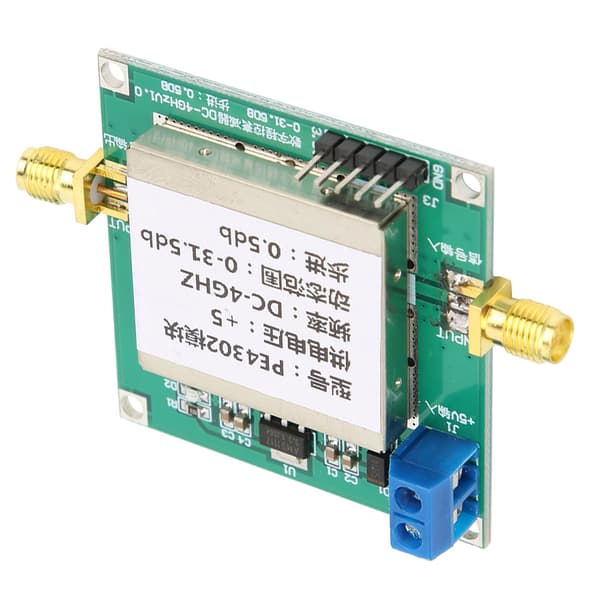

1、PE4302 er en høylinjær, 6-bits digital RF-trinn-demper med \"DSA\" som spenner fra 0,5 dB trinn til 31,5 dB. 2、Frekvensområdet dempes fra DC‑4000MHz. Denne 50 ohm RF DSA gir parallelle og serielle CMOS-kontrollgrensesnitt som opererer på en enkelt 3 volts forsyning。 3、Oppretthold høy dempningsnøyaktighet for frekvens og temperatur. 4、Den har også et unikt kontrollgrensesnitt som lar brukeren velge den opprinnelige dempningstilstanden ved oppstart. 5、Den har et skjermet kabinett og en anti-revers beskyttelsesdiode, pålitelig i bruk.
Elementtype: RF Dempermodul
Materiale: Plast
Produktapplikasjon:
PE4302 er en høylinjær, 6-bits digital RF-trinn-demper med \"DSA\" som spenner fra 0,5 dB trinn til 31,5 dB. Frekvensområdet dempes fra DC-4000MHz. Denne 50 ohm RF DSA gir parallelle og serielle CMOS-kontrollgrensesnitt som opererer på en enkelt 3 volts forsyning og opprettholder høy dempningsnøyaktighet for frekvens og temperatur. Den har også et unikt kontrollgrensesnitt som lar brukeren velge den opprinnelige dempningstilstanden ved oppstart. Den har et skjermet kabinett og en anti-revers beskyttelsesdiode.
Tekniske indikatorer
1. Forsyningsspenningen: 5V DC (typisk strømverdi 5mA)
2. Programmerbart forsterkningsdempningsområde: 0 til 31,5DB Trinn 0,5DB Inngangs- og utgangsimpedans: 50 ohm
3. Modulen støtter parallellport- og seriellportmodus og oppstartsstatusvalgfunksjon
4. Båndbredde: 1MHz til 4GHz (dempningsverdien er forskjellig ved forskjellige frekvenser, se S21-kurveindikatoren for detaljer)
5. Med metallskallskjerming
Ulike moduskonfigurasjoner
1. Seriell moduskonfigurasjon: koble fra J5 J7 J6 kort J4
Tre-leder seriell modus, pinnene er: GND DATA CLK LE 3.3V
2. Parallellport C0.5-C16 kontrollmoduskonfigurasjon: koble fra J4 J7 kort J5 J6
3. Parallellport PUP kontrollmoduskonfigurasjon: koble fra J4 J5 kort J7 J6
Vectornettverksanalysatoren måler S21 (under forskjellige dempningsverdier)

1 x PE4302 Digital RF Dempermodul
