Tilstand: 100% splitter ny

Varetype: OLED-skjerm

Materiale: Plast

Farge: Som bildet viser

Driver: SSD1309

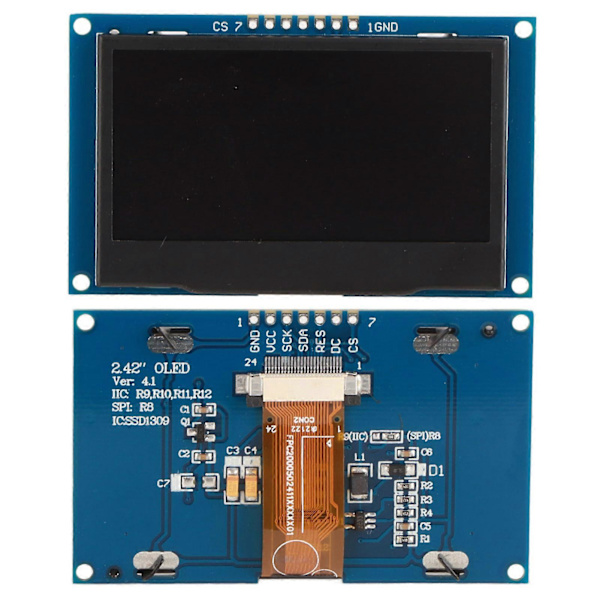

For SPI-grensesnittdefinisjon:

1. GND (jord)

2. VCC (positiv strømforsyning)

3. SCL (klokkelinje)

4. SDA (datalinje)

5. RES (reset-linje)

6. DC (data/kommando)

7. CS (brikkevalg)

Instruksjon: Den sjuende pin CS-signalet ledes ut som standard; hvis du ikke trenger det, kan du lodde R18 på, og CS-signalet er direkte jordet; dette er veldig praktisk for drift, tilpasser seg de forskjellige behovene til flere kunder, og å møte dine behov er vårt mål

Grensesnittvalg: Velg for SPI- eller IIC-grensesnitt via R15, R17, R13.

Bruksområde: Hovedsakelig industrielle steder, militærindustri, geologisk utforskning, petroleum- og kulleksplorering og andre industrier.

1Uten bakgrunnsbelysning kan OLED-skjermmodulen avgi lys av seg selv

2Under dårlige lysforhold som mørke rom, kan OLED-skjermer oppnå høyere kontrast enn LCD-skjermer

3Liten skjermstørrelse er egnet for MP3, funksjonstelefon, smart helseutstyr, etc.

4Liten størrelse, lett vekt, enkel å installere, med god ytelse, kan gi deg mer bekvemmelighet.

5Laget av høykvalitets plastmateriale, hardt, slitesterkt, korrosjonsbestandig og har lang levetid.1 x

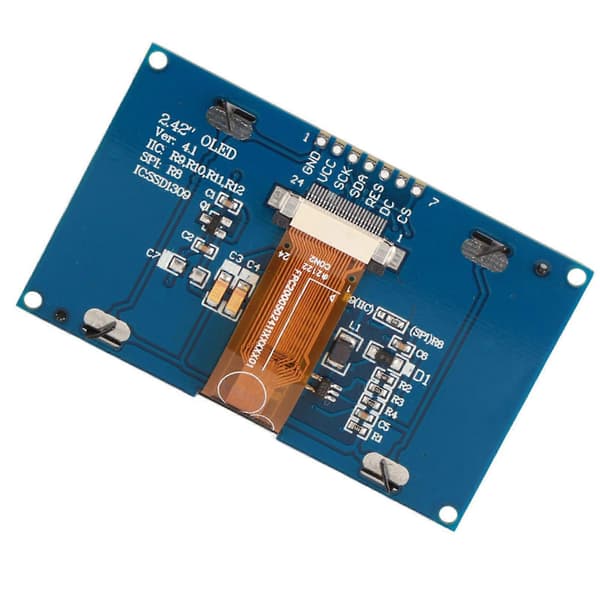

OLED-skjermDette produktet er som standard SPI-grensesnitt, R17 er loddet, R15/R13 er ikke loddet
