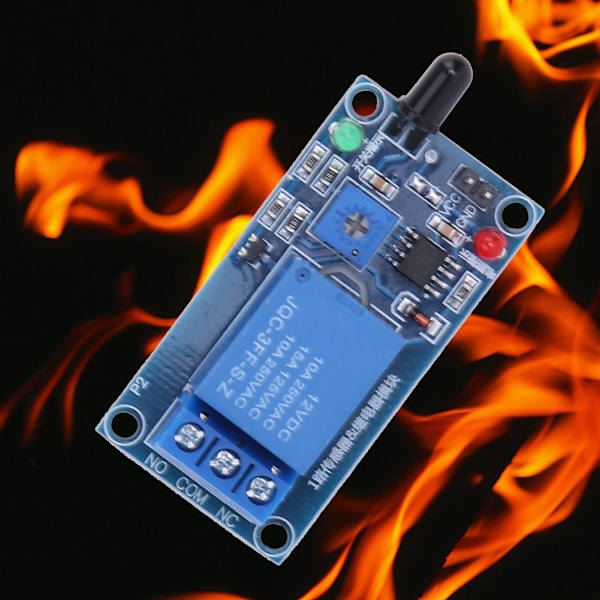

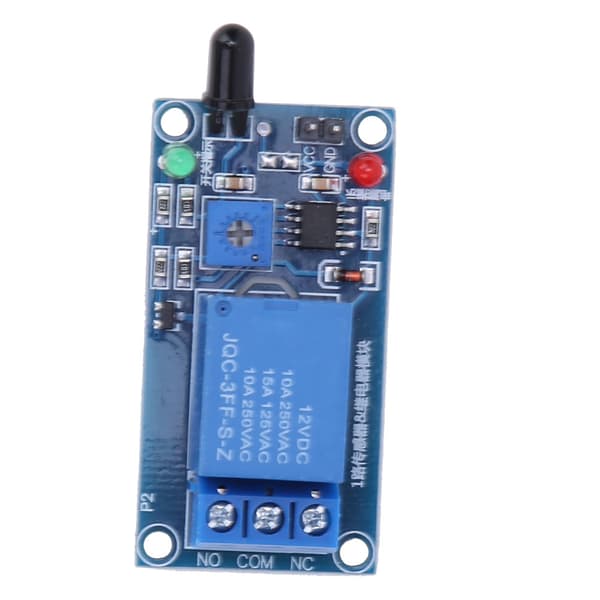

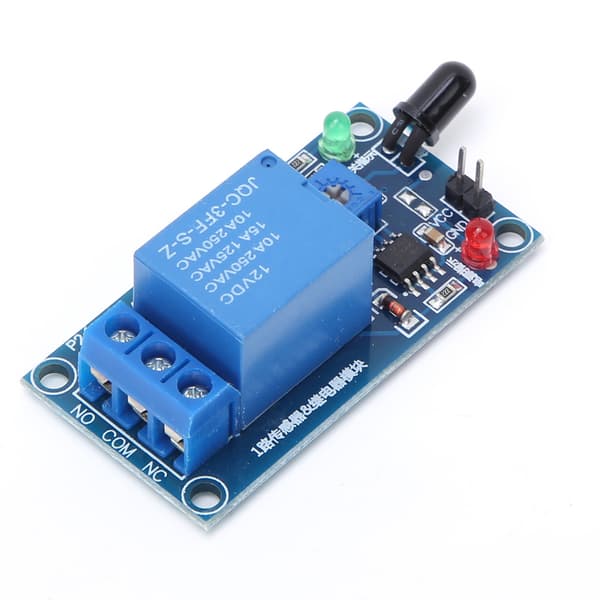

Varetype: Flammesensor
Størrelse: 50 x 26 mm / 1,97 x 1,02 tommer
Tykkelse: 19 mm / 0,75 tommer
Strømforsyningsspenning: 12VDC (inngang)
Strøm: >150mA
Belastning: 250VAC 10A eller 30VDC 10A
Bruksanvisning:
1. Flammesensoren er mest følsom for flammer og reagerer også på sollys. Den brukes vanligvis til brannalarmer og andre formål.
2. Ved å justere potensiometeret kan intensiteten av sensorens induserte flamme stilles inn. Når flammen overskrider den innstilte terskelen, trekker reléet inn, den felles enden er koblet til den normalt åpne enden, og når flammen er lavere enn den innstilte terskelen, kobles reléet fra. Den felles enden er koblet til den normalt lukkede enden;
3, den felles enden, normalt åpen, normalt lukket tre porter tilsvarer en dobbeltkontrollbryter, når reléspolen er strømforsynt, er den felles enden åpen til den normalt åpne enden, når det ikke er strøm, er den felles enden og den normalt lukkede enden slått på;
4. Sensoren og flammen bør holdes i en viss avstand for å unngå skade på sensoren ved høy temperatur. Flammeavstanden til en lighter er 80 cm. Jo større flammen er, desto lengre er testavstanden.
