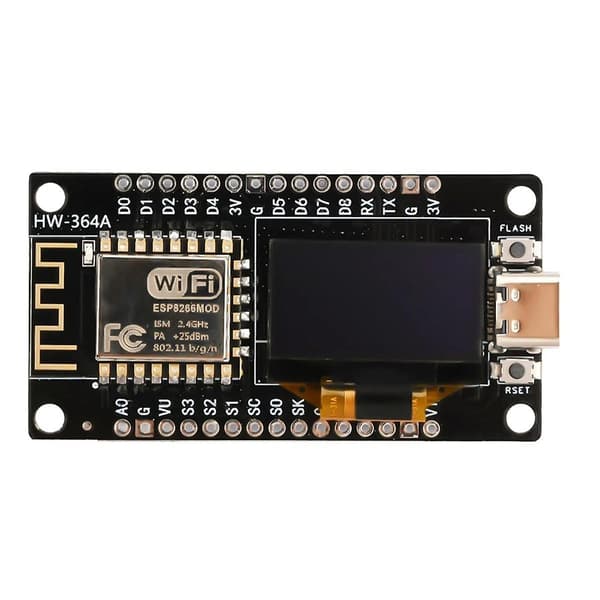

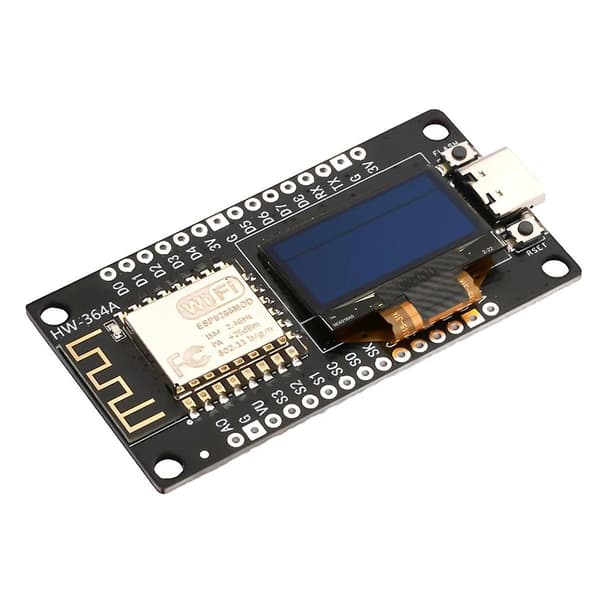

Funksjoner: 1. Dette er et ESP8266 0.96 OLED-kort med alle funksjonene til en tradisjonell ESP8266-modul.
2. Sømløs integrasjon med 0.96 tommers OLED-skjerm, som eliminerer behovet for ledninger og koblingsbrett.
3. Kortet bruker I2C for å koble til OLED-skjermen via SDA (D6/GPIO14) og SCL (D5/GPIO12) pinnene.
4. Modulen er utstyrt med en skjermmal. Med dette kortet kan diverse informasjon og data vises.
5. Skjermfunksjon, høy oppløsning 128x64 med SSD-1306 driver, kompatibel med I2C, SPI grensesnitt, kan bruke grensesnitt for tilkobling, og grensesnittet kan være i henhold til krav.
Produktparametere:
Grensesnitt: Type-C
Arbeidsspenning: 3.3V
Inngangsspenning: 7-12V
Digital I/0 pinner (): 16
Analog inngangspinne (ADC): 1
UART: 1
SPI: 1 1
12Cs:1
driver.CH340G
Flash-minne: 4MB
SRAM: 64KB
Klokkehastighet: 80 MHZ
Mikrokontroller: Tensilica 32-bit RISC CPU Xtensa LX106
Modulstørrelse: 59mm x 31mm
Liten modul som kan installeres intelligent i ditt IoT-prosjekt, med innebygd CH340-basert USB-TTL for plug-and-play
0.96-tommers SD1306 OLED-parametere:
OLED selvlysende, ingen bakgrunnsbelysning
Skjermmateriale: glass, trenger god beskyttelse
Størrelse: 0.96 tommer
Spenning: 3.3V-5V DC
Synsvinkel: 160
Høy oppløsning: 128x64
Driver lC:
I12C grensesnitt:
SCL: I12C seriell klokke
DA: l2C serielle data
Arbeidstemperatur: -30C~70C
Modulstørrelse: 25mm x 17mm
Merknad:
Vær oppmerksom på kabling som vist i diagrammet og ikke gjør feil tilkoblinger.
Dette dokumentet representerer kun produktkunnskap og parametere på redigeringstidspunktet og kan endres uten varsel.
Forsyningsspenningen bør ikke overstige maksimal tålespenning for modulen, ellers vil modulen lett bli skadet.
Materiale: PC+Metall
farge: svart
Pakkeinnhold:
1 x utviklingskort
Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige. Målefeilen er +/- 1-3cm.
