Helt ny og av høy kvalitet

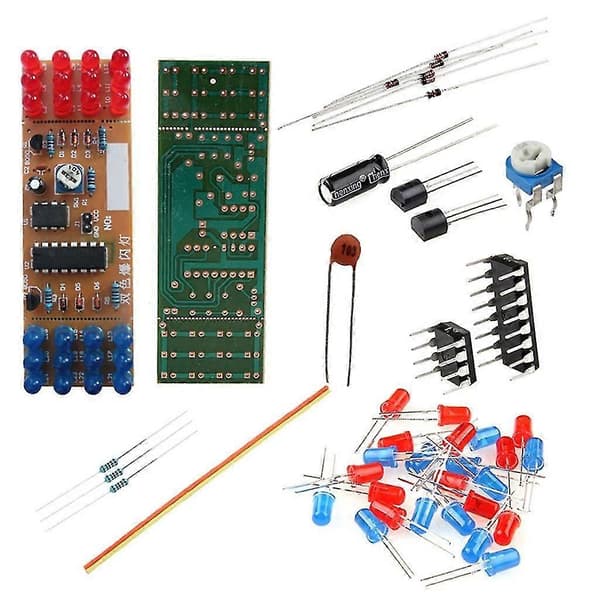

Denne suiten bruker en simuleringslyskrets laget med NE555 og CD4017, den blå LED-en og den røde LED-en blinker vekselvis i henhold til pulsen. Multivibratoren som består av NE555 vil ha en viss frekvens av oscillasjonssignal som sendes til CD4017 desimalteller/pulsfordeler, for å telle. Når 1,3,5 pulser ankommer Q0,Q2,Q4, vil de sende ut høyt nivå etter tur, blå LED blinker 3 ganger, Q5,Q7,Q9 sender ut høyt nivå etter tur. Rød LED blinker 3 ganger, blå LED blinker igjen når 11,13,15 pulser kommer, blå og rød LED blinker vekselvis sirkulært, slik som en alarm lampe. Endre RP1-størrelsen kan endre oscillasjonsperioden, og dermed endre LED-ens blinkende hastighet, hele kretsen DC9-12V kan brukes.
Rødt blinkende lys og blått blinkende lys danner et kort separat, koblet til hovedkortet gjennom stempelhullet. Hvis du trenger å installere det et annet sted separat eller øke avstanden, bør du kutte av gjennom stempelhullet, og deretter koble til hovedkortet med to ledninger. Vær oppmerksom på retningen til LED-en ved installasjon, spesielt retningen til L11 og L12. R2 og R3 kontrollerer lysstyrken, du kan endre den passende, området er 10-100 ohm.
Antall: 1 sett
