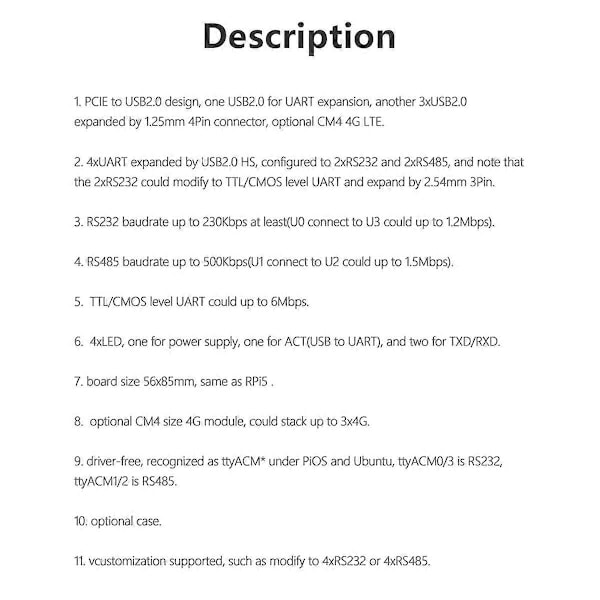

1. Bruker PCIE til fire-kanals USB2.0 design, en USB2.0 brukes for seriell portutvidelse, og de tre andre USB2.0 er ledet ut med 1.25mm 4Pin grensesnitt, som kan utvide CM4 4G Mini modul

2. Fire serielle porter er output gjennom USB2.0 høyhastighetsgrensesnittet, ved hjelp av to RS232 og to RS485 (med strømisolasjon). To av RS232 kan transformeres til TTL/CMOS nivå UART og føres gjennom 2.54mm 3Pin pin. led ut

3. RS232 baud rate kan nå mer enn 230Kbps (den faktiske målingen av U0 og U3 docking kan nå 1.2Mbps)

4. RS485 baud rate kan nå 500Kbps (den faktiske målingen av U1 og U2 docking kan nå 1.5Mbps)

5. TTL/CMOS UART baud rate kan nå 6Mbps



Det er fire indikatorlamper totalt, hvorav den ene er strømindikatorlampen (fungerer gjennom PCIE-grensesnittet for 5), en er ACT-indikatorlampen til USB til seriell port chip, og de to andre er transceiver-indikatorlampene.

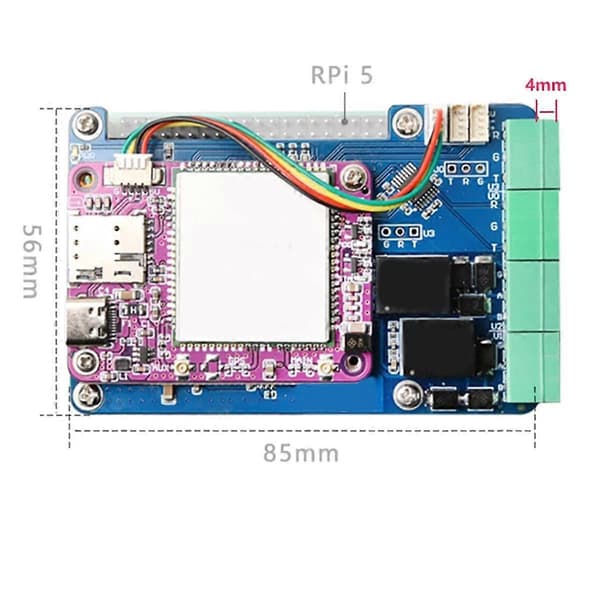

Kortstørrelsen er 56x85mm, det samme som for RPI5, med fire festehull

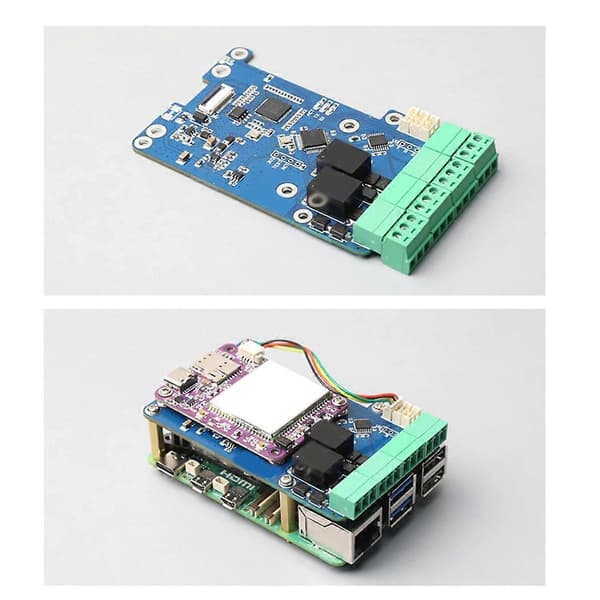

Reserver festehull for 4G-moduler og kan stable 1-3 kanaler med 4G-moduler

Driverfri design, standard gjenkjenning i for system og system er ttyACM*, ttyACM0 og 3 er RS232, og ttyACM1 og 2 er RS485

På grunn av forskjellige batcher, utseendet, fargen og trykte ord på produktet, som ikke vil påvirke bruken.

Farge: Blå

Materiale: PCB

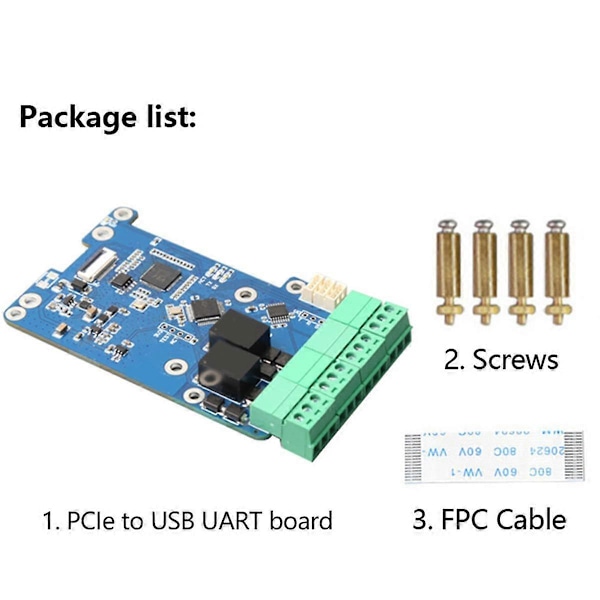

Pakkeinnhold:

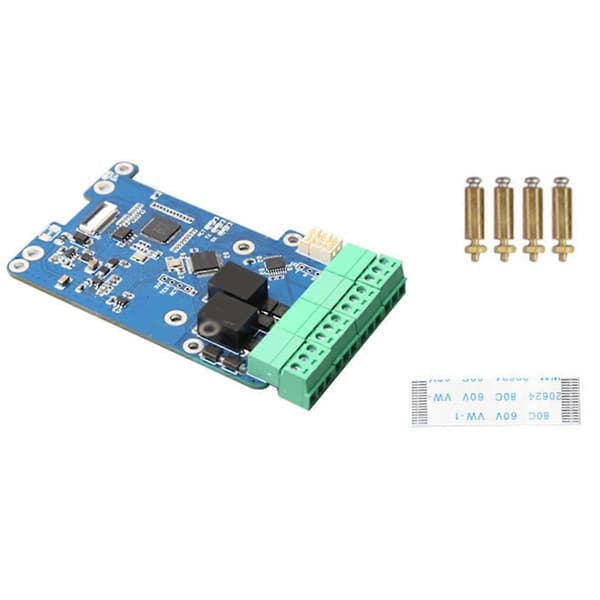

1 * MPUUART for RPi 5 PCIe til USB UART HAT for 5 Kit



Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Målefeilen er +/- 1-3cm.
