Flerkanals Motorutgang
2 kanaler med DC-motorutgang, som støtter foroverrotasjon, reversrotasjon, bremsing, stopp og andre moduser.
PWM-frekvens opptil 100 kHz maks.
Høy strømdrivende evne
TB6612FNG-brikken leverer en kontinuerlig utgangsstrøm på opptil 1,2A per kanal, med en toppstartstrøm på 2A/3,2A, som oppfyller kravene til de fleste små kjøretøy og steppermotorer.
Rike grensesnitt
Micro:bit-pinner utvides via 3PIN (VCC/GND/Signal) grensesnitt.
Et UART-kommunikasjonsgrensesnitt er også gitt for enkel tilkobling av Bluetooth-moduler eller andre serielle enheter.
Regulert strømforsyning
Innebygde 3,3V og 5V spenningsregulatorbrikker forsyner strøm til micro:bit, selve utvidelseskortet og andre eksterne enheter samtidig.

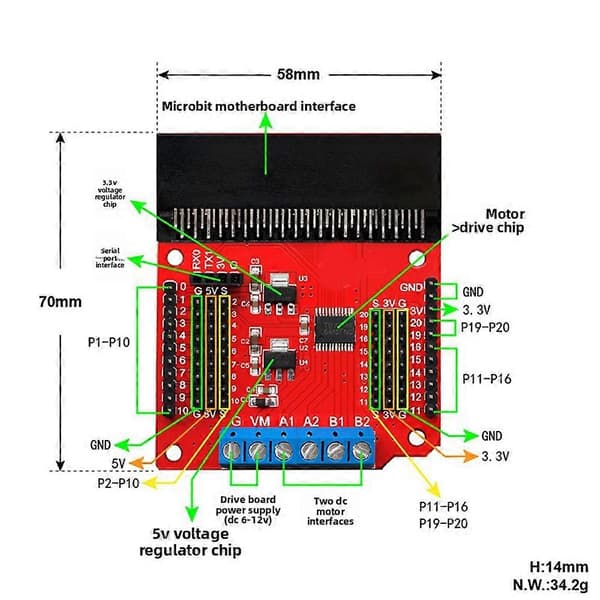

Spesifikasjon
Inngangsspenning
DC 6-12V (anbefales å matche motorens nominelle spenning)
Drivstrøm
Kontinuerlig driftsstrøm per kanal ≤ 1,2A
Toppstrøm
2A/3,2A for start eller kortvarig toppdrift
Driverbrikke
TB6612FNG (dobbel H-bro driver)
Kompatible hovedkort
BBC micro:bit (V1 / V2)
Grensesnittype
3PIN grensesnitt + motorklemmer + UART-utvidelse + ekstern strømterminal
Driftsmiljø
10℃ ~ +50℃
Farge: Rød
Materiale: PCB
Pakkeinnhold:
1*Modul
Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet i bildet er litt annerledes enn den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
