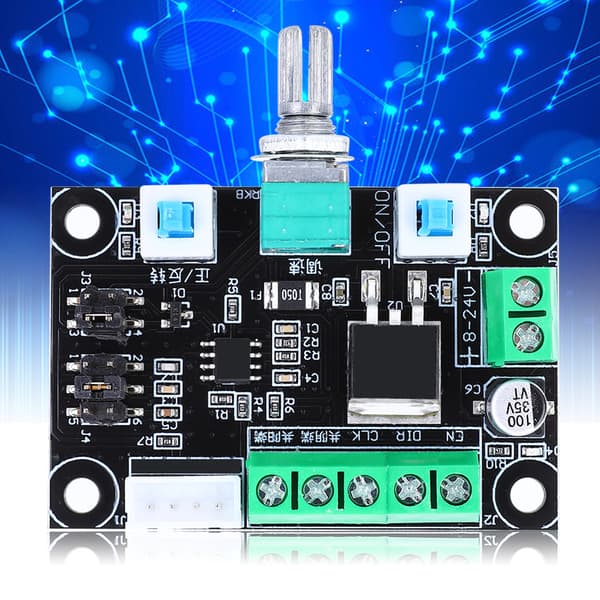

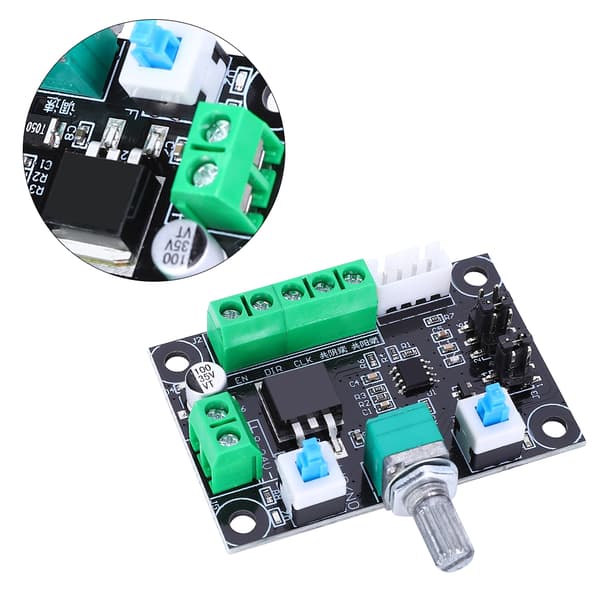

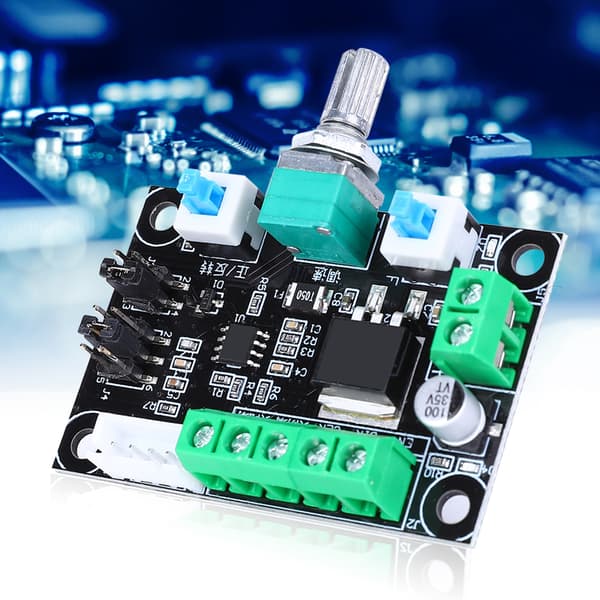

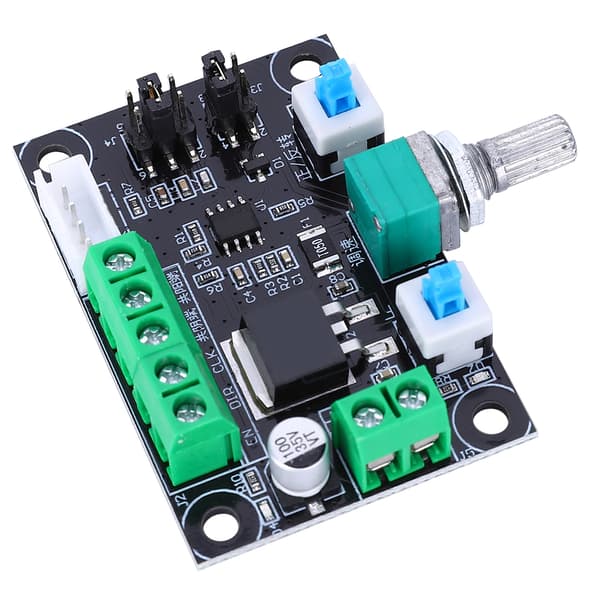

1. Denne modulen er en pulsgenereringsmodul som kan gi signaler for å kontrollere stepper motorer når den brukes med stepper drivere.

2. Enkel kontroller + stepper driver + stepper motor, som kan brukes som en enkel kontrollplattform med DC strømforsyning.

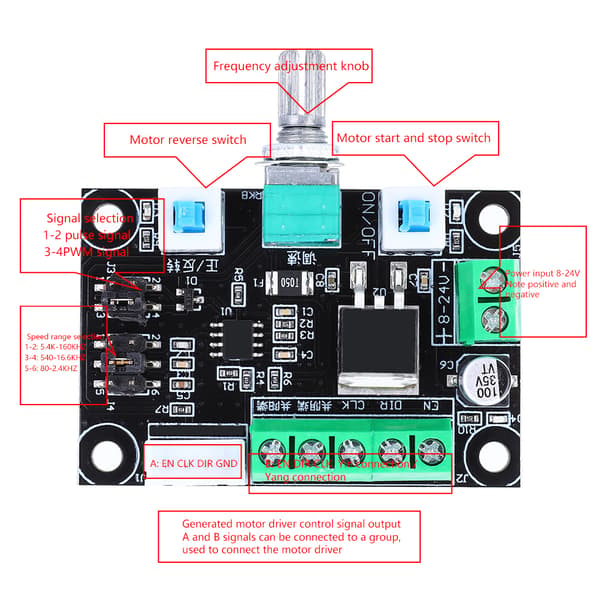

3. Kontrollerens høyfrekvente signal 5.4k-160kHz, lavfrekvente signal 16.6kHz-2.4kHz, kan velges via jumpere.

4. I henhold til jumperinnstillingene kan puls- og PWM-signaler genereres.

5. Modulen kan måle PUL- og COYIN (eller COYANG)-porter samtidig.

Spesifikasjoner:

- Produkttype: Stepper Motor Driver Controller

- Materiale: Metall

- Farge: Som vist

Vær oppmerksom på at asynkron motor driver portetiketter kan være forskjellige, men har samme funksjon:

- EN = ENA = FREE for aktivering

- PUL = PULS = CLK for puls

- DIR = CW = CWW for retning

For hann-tilkobling:

- Koble EN + PUL + DIR + til anodesiden

- EN - til EN

- PUL - til CLK

- DIR - til DIR

For hunn-tilkobling:

- Koble EN - PUL - DIR - til katodesiden

- EN + til EN

- PUL + til CLK

- DIR + til DIR

Pakkeliste:

1 x Stepper Motor Driver Controller, 2 x Skrueskiver

Pakkens vekt: Ca. 150g.
