Denne modulen har høy følsomhet, rask respons, lavt statisk strømforbruk, liten størrelse, enkel installasjon. Den kan brukes til menneskekropps-induksjonslamper, alarmer, sikkerhet, adgangskontroll, on-demand-bilder, automatisk utstyr for landbruks- og skogbruksindustrien, etc.
Funksjoner:

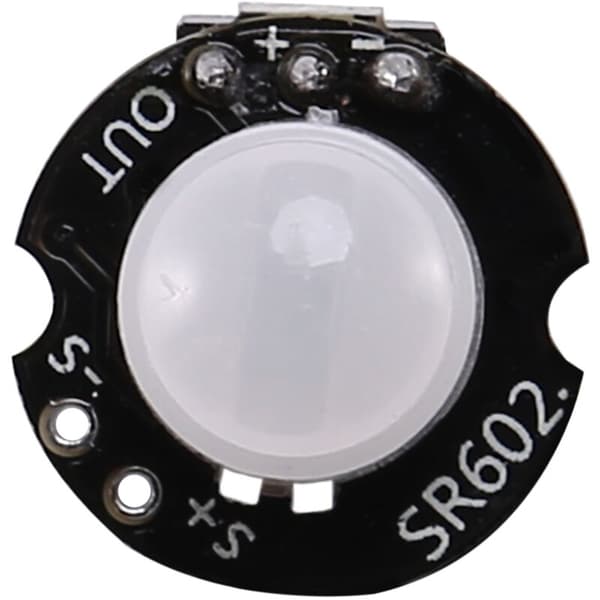

Pyroelektrisk infrarød sensormodul for menneskekropp, modell: SR-602
Registreringsavstand: opptil 5 meter; anbefalt 0-3,5M.
Farge: bilde farge; materiale: plast; Utgang: høyt nivå, H = 3,3V, L=0V; DC strømforsyning: 3,3V-15V; Hvile strøm: 20uA
Viktige punkter:
1. Den høye nivåtiden for utgangen av dette produktet er justerbar, fra 2,5 sekunder til 1 time, standardinnstillingen for utgangstiden er 2,5 sekunder, og du kan endre motstanden til en brikke hvis du trenger å endre den. Vennligst les skjemaet nedenfor for motstandsverdien som tilsvarer den typiske forsinkelsestiden.
2. Blokkeringstiden er 2 sekunder, ikke justerbar.
3. Fabrikken er definert som en repeterbar utløser og kan ikke endres.
4. Forspenningsspenningen til denne modulen er 3,3V til 15V og grenseverdien er 2,8V til 18V.
5. Denne modulen er veldig følsom, vær oppmerksom på installasjonsposisjonen, prøv å unngå varmekildestrålingskilden (luftuttak/direkte sollys)
6. Følsomheten til denne modulen er justerbar, og du må endre en chipmotstand. Vennligst les tabellen nedenfor for mer informasjon.
7. Ved lodding med et vanlig 220V loddejern, er det nødvendig å koble fra strømmen før lodding. Det anbefales å bruke et lavspennings 24V loddejern, for eksempel White Light 936.
8. Hvis du følger MCU og kobler til lampen, vennligst les referansekretsdiagrammet nedenfor. Kompatibilitet: Modellnummer: Monteringstilstand: Kamera utstyrt:
Inkludert:
1 stk * Modul
Bare pakkeinnholdet ovenfor, andre produkter er ikke inkludert.
Merk: Lysfotografering og forskjellige skjermer kan føre til at varefargen på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
