Beskrivelse

MCP4728 har fire 12-bits DAC-er i en liten pakke for å møte alle dine behov for spenningsinnstillinger.

I tillegg har den muligheten til å lagre DAC-innstillingene i den interne EEPROM-en. Når innstillingene er lagret i det interne ikke-flyktige minnet, lastes de som standard når DAC-en slås på. Alt via I2C!

Videre lar MCP4728 deg velge mellom to referansespenningkilder: inngangsspenningen som brukes til å slå den på VCC-pinnen, eller den interne 2.048V referansespenningen.

Hvis du bruker den interne referansespenningen (Vref i DAC-en), kan du velge enten 1X eller 2X utgangsforsterkning, noe som resulterer i et spenningsområde på 0V til 2.048 eller 0V til 4.096V, avhengig av dine applikasjonskrav.

Som standard vil du bruke inngangsspenningen som Vref, slik at du kan justere spenningen over et område på 0V til 3.3V eller 5V avhengig av inngangsspenningen. Alternativt kan du bruke 2.048V Vref for omtrent 3.3V bruk og 4.096 Vref for omtrent 5V bruk.



Spesifikasjoner:

12-bits spenningsutgang DAC med fire bufret utganger

Innebygd ikke-flyktig minne (EEPROM) for DAC-kode og I2C-adressebiter

Internt eller eksternt valg av referansespenning

Utgangsspenningsområde:

1. Bruk intern VREF (2.048V):

0.000V til 2.048V, forsterkningsinnstilling = 1

0.000V til 4.096V, forsterkningsinnstilling = 2

2. Bruk ekstern VREF (VDD): 0.000V til VDD

±0.2 Minste signifikante bit (LSB) Differensiell ikke-linearitet (DNL) (typisk)

Rask stabiliseringstid: 6 μs (typisk)

Enkeltforsyningsdrift: 2.7V til 5.5V

Standard I2C-adresse 0x60

Farge: Som vist

Materiale: PCB

På grunn av forskjellige produktpartier kan utseendet variere, noe som ikke påvirker bruken



Pakkeinnhold:

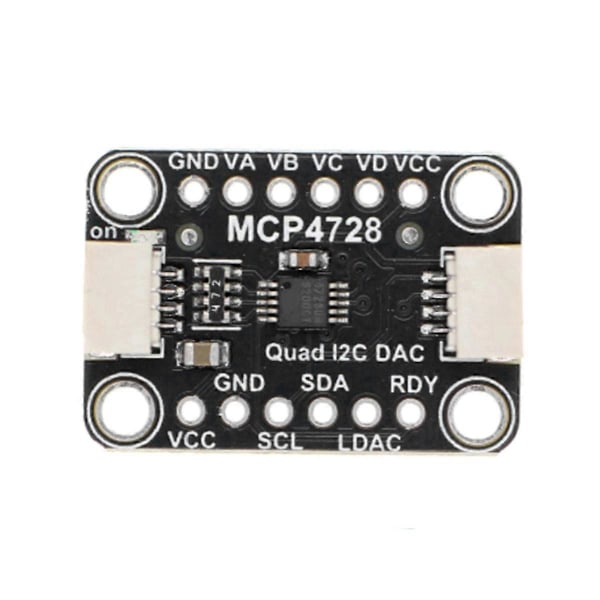

1 * MCP4728 Quad DAC Utgangsmodulsett



Bare innholdet i pakken ovenfor, andre produkter er ikke inkludert.
