(Blå)--Strømmodul\r

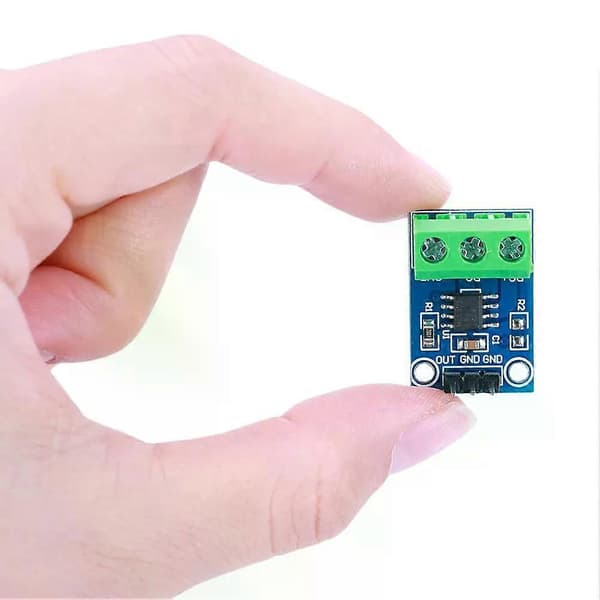

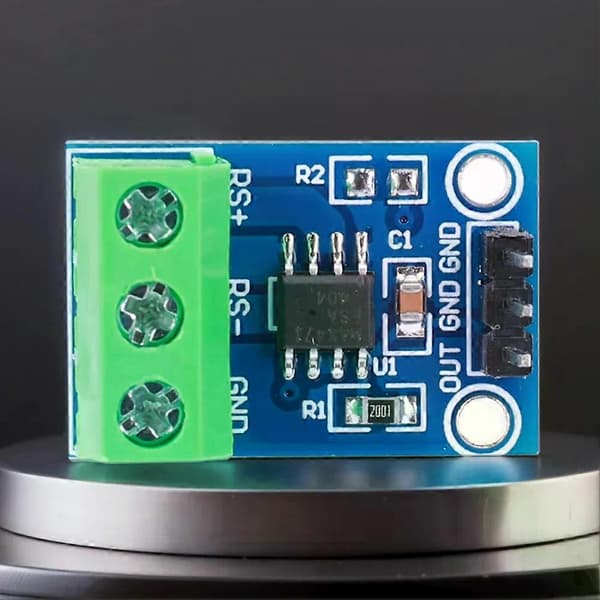

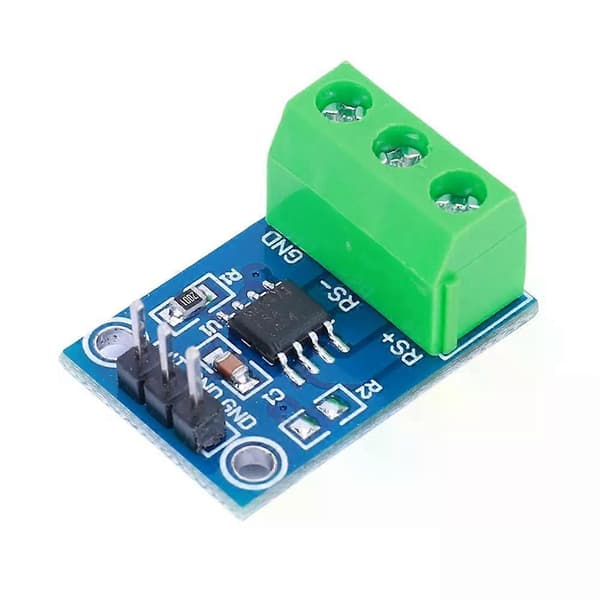

MAX471 Strømavkjenningsmodul 3A Område Strømmemodul DC 3-36V Spenningsstrømsensormodul Kompatibel med Arduino\r

Funksjoner:\r

1. Avansert avkjenning:\r
Opplev upåklagelig strømavkjenning med MAX471 strømmodul, med avanserte funksjoner for å nøyaktig overvåke elektriske strømmer for dine kritiske applikasjoner.\r

2. Presisjonsresistans:\r
Profitere på strømsensormodulens integrerte presisjonsshuntmotstand, som sikrer nøyaktig strømmåling for de mest krevende prosjektene.\r

3. Skalerbart område:\r
Utvid enkelt din strømavkjenning utover 3A-grensen ved å parallellkoble enheter, noe som gjør MAX471 profesjonell modul svært tilpasningsdyktig for storskalig elektrisk overvåking.\r

4. Pålitelig nøyaktighet:\r
Stol på MAX471 strømavkjenningsmoduls konsekvente ytelse, takket være dens høykvalitetskomponenter som gir pålitelige avlesninger og langsiktig stabilitet i en rekke forskjellige bruksområder.\r

5. Allsidige applikasjoner:\r
Med evnen til å håndtere opptil 3A som en frittstående enhet og mer når den er parallellkoblet, er denne strømmemodulen ideell for et bredt spekter av DIY-elektronikk og industrielle oppgaver.\r
\r
Spesifikasjon:\r
\r
Opprinnelse: Kina (fastlandet)\r
\r
\r
Funksjonell\r

Denne strømavkjenningsmodulen bruker det presisjonshøykvalitets strømavkjenningsforsterkerchipet MAX471 som er produsert av Midea Corporation i USA. Denne modulen krever ingen ekstern strømforsyning og drives direkte av strømforsyningen inne i modulen som testes. Den brukes vanligvis til å detektere strøm i en DC-krets med en strømforsyning på 3-36V. Den interne deteksjonsmotstanden har en deteksjonskapasitet på 3A. Å bruke den parallelt kan også utvide evnen til å detektere strøm og mate ut en spenning som er proporsjonal med strømmen. Samtidig er ledningene praktiske og enkle å bruke.\r
\r
Denne modulen skal kobles til før lasten for å detektere strømmen og etter lastens strømforsyning.\r

Inngangskabler:\r

1. INPUT+ er direkte koblet til strømforsyningens positive pol (laststrømforsyningens positive pol) og INPUT- er direkte koblet til lastens positive pol (endre laststrømforsyningen).\r

2. GND er koblet til strømforsyningens eller lastens negative pol.\r
\r
Utgangskabler:\r

1. OUT mater ut en spenningsverdi, så den kan kobles til AD-inngangsterminalen på en mikrokontroller. Forholdet mellom utgangsspenningsverdien og den detekterte strømverdien er 1V/A. (Det vil si at utgangsspenningsverdien er 1V, noe som betyr at den detekterte strømmen er 1A)\r

2. GND er koblet til mikrokontrollerens negative pol.\r
\r
Spenningområde: 3-36V\r

Deteksjonsstrømområde: 0-3A\r

Strøm-til-spenning-konverteringsforhold: 1V/A\r

Nøyaktighet innenfor normalt driftstemperaturområde: 2 %\r

Nøyaktighet maksimal strømforsyningsstrøm: 100uA\r

Produktstørrelse: 25,00x17,00x12,00 mm/0,98x0,67x0,47 tommer\r
\r
\r

Notat:\r

På grunn av den forskjellige skjermen og lyseffekten, kan den faktiske fargen på varen avvike litt fra fargen som vises på bildene. Takk!\r

Vennligst tillat 1-2 cm måleavvik på grunn av manuell måling.\r
\r
\r

\r
\r

\r

\r

\r

Produkt
Inkludert
Blå
1*Strømmodul\r
