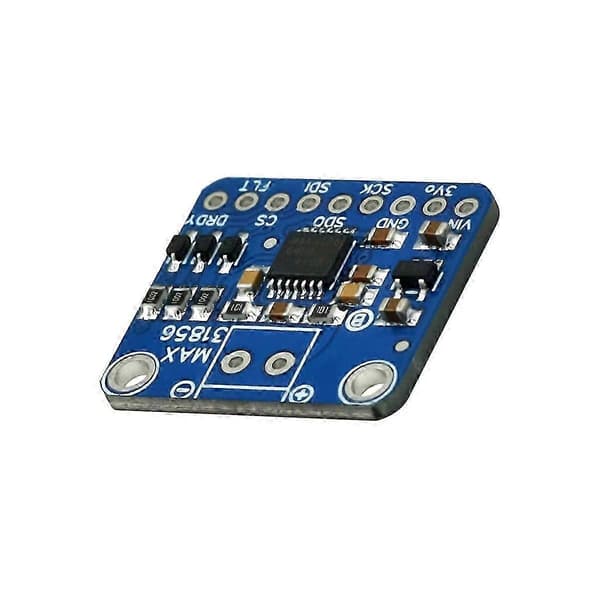

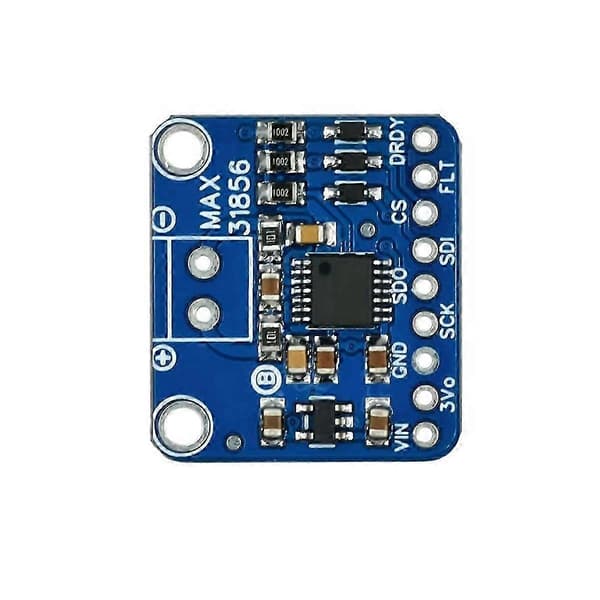

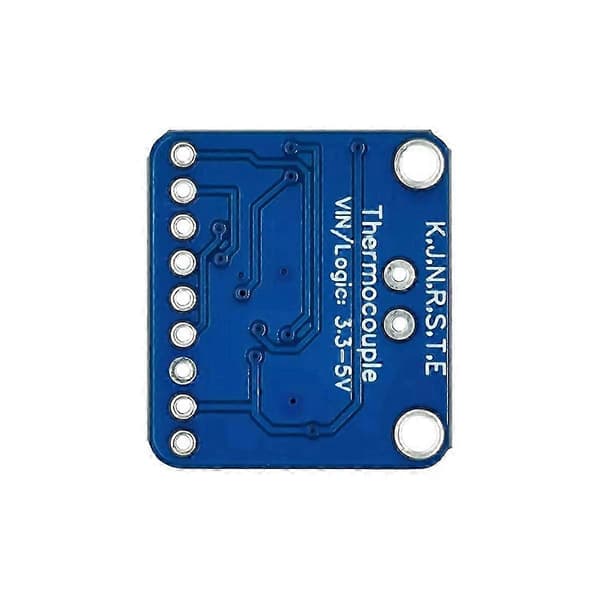

Termoelementmodul, det er en A/D-omformer som bruker MAX31856 IC. Termoelementer, som måler med høy presisjon, gir mV analog utgang, og disse signalene kan ikke detekteres av mikrokontrollere. Dette kortet konverterer signalene til digitale data med høy presisjon og lar deg overføre dem til mikrokontrolleren din med SPI-kommunikasjonsprotokoll.
Generelt brukes forskjellige A/D-omformere og forsterkere for forskjellige typer termoelementer, mens denne modulen er kompatibel med alle typer termoelementer (K, J, N, R, S, T, E, B). Den er kompatibel med utviklingskort som for og med funksjonen for å støtte SPI-grensesnitt.
Tekniske spesifikasjoner
Gir høypresisjons termoelementtemperaturavlesninger
Automatisk lineariseringskorreksjon inkludert 8 typer termoelementer
Farge: Blå
Materiale: Plast
0,15 % (maks, -20℃ - +85℃) Fullskala linearitet
19-bit, 0,0078125 graders termoelementtemperaturoppløsning
+0,7 grader C (maks. -20 grader C til +85 grader C) nøyaktighet
Termoelementinnganger er beskyttet mot overspenning opp til 45V
Systemfeiladministrasjon og feilsøkingsforenklinger
Åpen termoelementdeteksjon
Lavtemperaturdiagnostikk
50Hz / 60Hz støyundertrykkende filtreringssystem
TSSOP-pakke 14-pin
Vekt: 5,0g
Pakkeinnhold:
1 x MAX31856 termoelementmodulsett
Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt annerledes enn den virkelige tingen. Tillatt målefeil er +/- 1-3 cm.
