Funksjon:

1. Dette produktet har 600 p/r (Enkelfase 600 pulser /R, Tofase 4 frekvensdobling til 2400 pulser).

2. Strømkilden er DC5-24V. Stabil arbeidsytelse og god arbeidsforhold.

3. AB 2-fase utgang rektangulær ortogonal pulskrets, utgangen for NPN åpen kollektor utgangstype.

4. Den kan brukes til å måle rotasjonshastighet, vinkel og akselerasjon av objektet og lengdemålingen.

5. Egnet for intelligent kontroll av forskjellige forskyvningsmålinger, automatiske fastlengde lær automatiske giljotinmaskiner, stålkuttlengdekontroll, høyde- og vektvekt, studenters racingroboter.

Element:

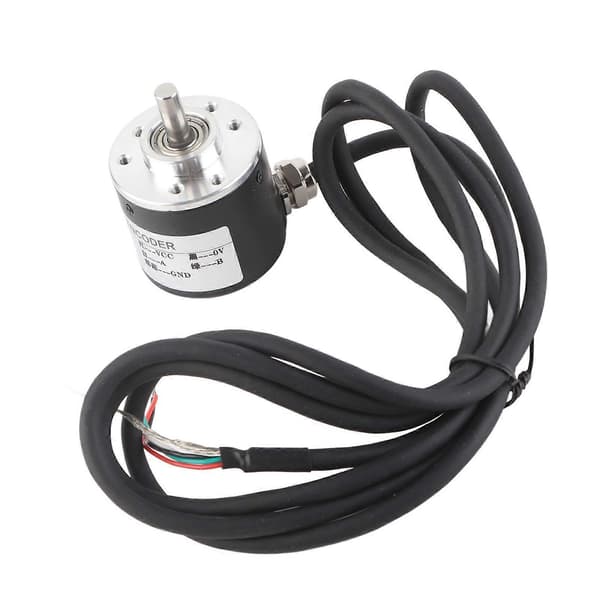

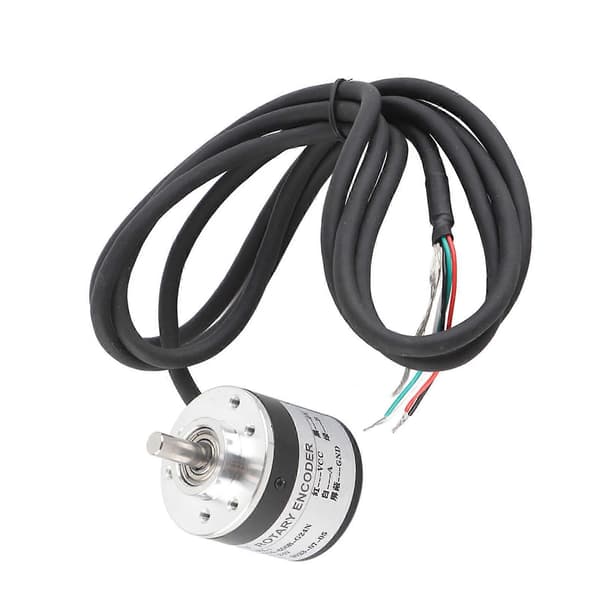

1 stk. Inkrementell rotasjonskoder 600 p/r 6mm aksel 5-24v







Spesifikasjoner:



helt ny

Pulser: 600 p/r (Enkelfase 600 pulser /R, Tofase 4 frekvensdobling til 2400 pulser)

Strømkilde: DC5-24V

Aksel: 6*13mm/0.23*0.51

Størrelse: 38*35.5mm/1.49*1.39

Utgang: AB 2-fase utgang rektangulær ortogonal pulskrets, utgangen for NPN åpen kollektor utgangstype

Maksimal mekanisk hastighet: 5000 R / min

Responsfrekvens: 0-20KHz
\ Kabellengde: 1,5 meter







Bruksområder:



1. Den kan brukes til å måle rotasjonshastighet, vinkel og akselerasjon av objektet og lengdemålingen

2. Egnet for intelligent kontroll av forskjellige forskyvningsmålinger, automatiske fastlengde lær automatiske giljotinmaskiner, stålkuttlengdekontroll, sivil målt høyde menneskelig skala, studenters racingroboter







Merknad:



AB 2-fase utgang må ikke kobles direkte til VCC, ellers vil



brenne utgangstrioden, fordi forskjellige partier, og kanskje ikke har



terminal.(Grønn = A-fase, hvit = B-fase, rød = Vcc strøm +, svart = V0)



Pakken inkluderer:



1 x Koder 600P/R Inkrementell rotasjonskoder
