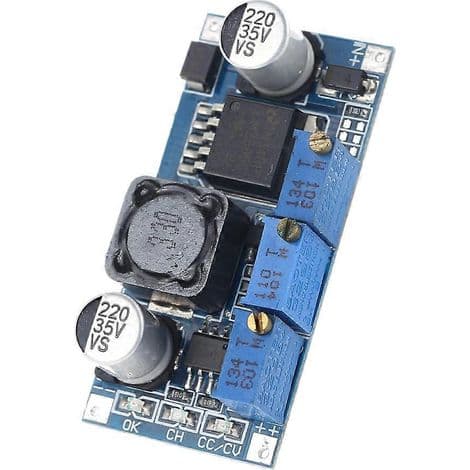

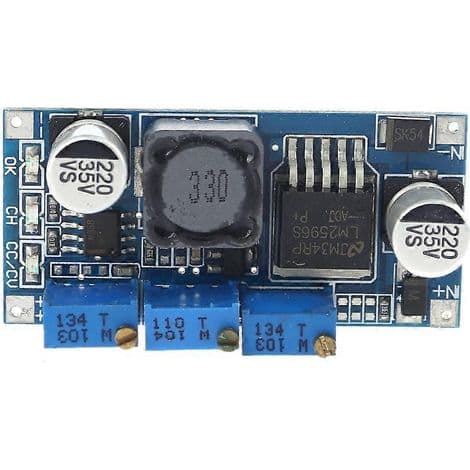

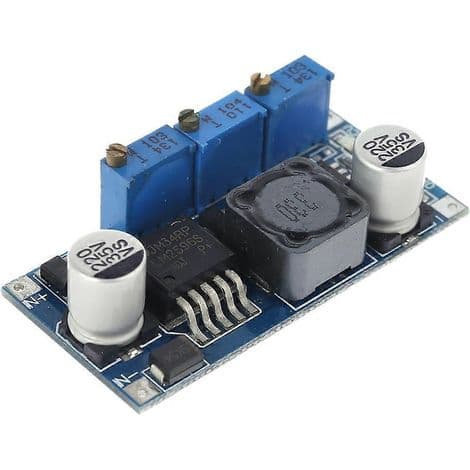

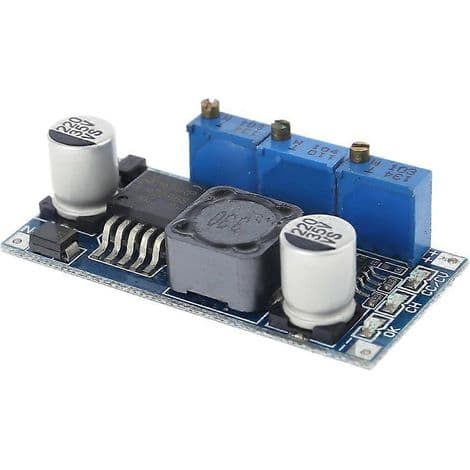

Beskrivelse: Helt nytt produkt. Antall: 1 stk. Vekt: 13 g. Farge: Se bilde. Dimensjoner: 46 mm x 23 mm x 10 mm / 1. For 81 x 0,91 x 0,39 tommer (ca.). Funksjoner: 1. Lampestrømmen er fast på 0,1 ganger konstantstrømverdien (indikerer om batteriet er fulladet); 2. Inngang med beskyttelsesdiode mot omvendt polaritet; 3. Bruker en dedikert referanse-IC og høypresisjons prøvetakingsmotstand for forbedret konstantstrømstabilitet (fra 20°C til 100°C, 1 A konstantstrøm, termisk drift mindre enn 1%). Spesielt egnet for LED-drivere *Høyeffekts konstantstrøm LED-driver *Litiumbatterilader (inkludert ferroelektrisk) *4V, 6V, 12V, 14V og 24V batteriladere *Nikkel-kadmium og nikkel-metallhydrid batteriladere *Sol- og vindpaneler Spesifikasjoner: *Modulegenskaper: Ikke-isolert konstantstrøm- og spenningsmodul *Likretting: Ikke-synkron likretting *Inngangsspenning: 7V – 35V *Utgangsspenning: 1,25V – 30V *Utgangsstrøm: Justerbar opptil 3A *Konverteringseffektivitet: 92% (maksimalt) *Bryterfrekvens: 150kHz *Utgangsrippel: 50mV (maks.) Båndbredde: 20MHz *Ladejustering: 0,5% *Spenningsjustering: 2,5% *Driftstemperatur Driftstemperatur: -40°C til +85°C Batteribruk: *Sjekk spenningen og strømmen til batteriet som skal lades. *Still inn konstant spenning. Juster potensiometeret slik at utgangsspenningen samsvarer med ladespenningen. *Potensiometerjusteringsretning: med klokken (øk), mot klokken (reduser). *Mål utgangens kortslutningsstrøm med et multimeter innstilt på 10 A, juster deretter strømpotensiometeret for å oppnå ønsket ladestrømverdi. *Ladestrømmen til overføringslampen er som standard lik 0,1 ganger ladestrømmen (konstantstrøm). *Koble modulen til batteriet og start lading (for de forrige 5 trinnene er modulens inngangsterminal koblet til strømforsyningen; utgangsbelastningen er IKKE koblet til batteriet). Bruk av konstantstrøm LED-driver: *Sjekk driftsstrømmen og maksimal driftsspenning for LED-en som skal drives. * Juster konstantspenningspotensiometeret slik at utgangsspenningen når LED-ens maksimale driftsspenning. * Mål utgangens kortslutningsstrøm med et multimeter innstilt på 10 A, juster deretter strømpotensiometeret for å oppnå ønsket driftsstrøm for LED-en. * Koble til LED-en. Test (For de forrige 3 trinnene er modulens inngangsterminal koblet til strømforsyningen; utgangsbelastningen er IKKE koblet til LED-en). Bruksområde: Litiumionbatterilading: Når batterispenningen er lav, kan en direkte konstantspenningslading skade batteriet på grunn av for høy spenning. Derfor anbefales det å bruke en konstantstrømlading fra starten. Når ladingen er fullført, bytter modulen automatisk til en konstantspenningslading. Ladekurven vises nedenfor: rød representerer strøm, blå representerer spenning. Strømforsyning til LED-er: På grunn av strømbegrensningene til LED-er er det vanligvis nødvendig å drive flere LED-er for å oppnå ønsket lysstyrke. En dedikert krets er derfor nødvendig for å drive hver LED. Denne strømforsyningsmetoden bruker en konstantstrøm. Denne modulen kan også gi en konstant utgangsstrøm i andre situasjoner. Bruk/merknad: *Denne modulen er en justerbar step-down spenningsomformer. Den blå motstanden som er plassert på toppen av modulen, lar deg justere utgangsspenningen. Spenningsforskjellen mellom inngang og utgang er 2V. Den kan gi en minimum utgangsspenning på 1,23V. *Modul med merking IN- (negativ inngang), IN+ (positiv inngang), OUT- (negativ utgang) og OUT+ (positiv utgang). Korrekt tilkobling er avgjørende for å unngå å skade modulen. Merk: På grunn av forskjeller i skjermvisninger kan den faktiske fargen på varen avvike litt fra bildet som vises. Takk for din forståelse. Pakkeinnhold: 1 x LM2596 DC-DC Step-Down strømforsyningsmodul.
