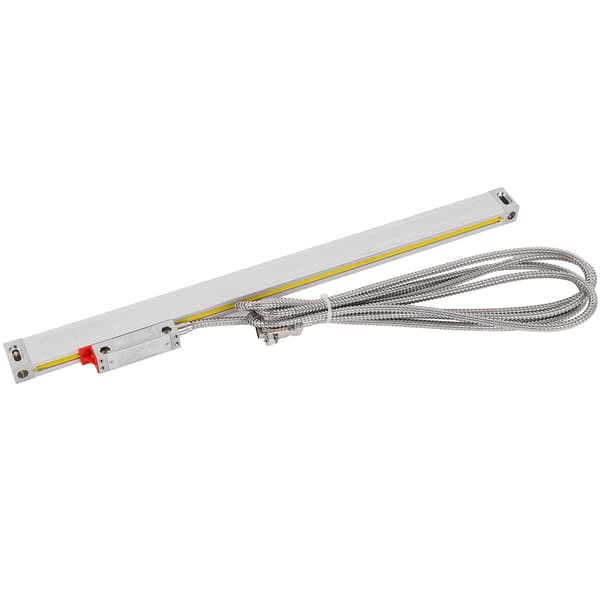

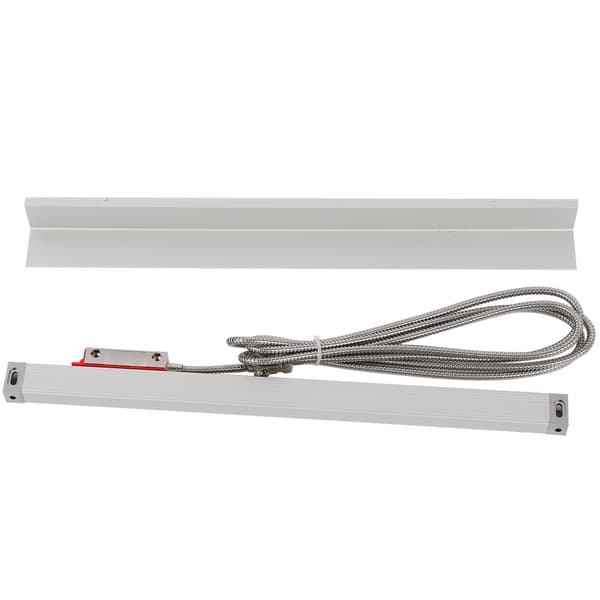

Varetype: Lineær skala-koder
Pluggtype: DB9
Inngangsspenning: 5VDC
Nøyaktighet: 5μm
Oppløsning: Ca. 0,005 mm/0,0002 tommer
Gitterstigning: 0,02 mm
Kabellengde: Ca. 3 meter / 9,8 fot
Merknader:
1. Slå av strømmen når du kobler til eller fra gitterlinjalsensoren og den digitale skjermens plugg.
2. Legg til et beskyttelsesdeksel så mye som mulig, og rydd opp i spon og olje som sprutes på linjalen i tide for å strengt forhindre at fremmedlegemer kommer inn på innsiden av gitterlinjalsensorhuset.
3. Kontroller regelmessig om installasjonstilkoblingsskruene er løse.
4. For å forlenge levetiden til den støvtette tetningslisten, kan et tynt lag silikonolje påføres jevnt på tetningslisten, pass på at den ikke spruter på den graverte overflaten av glassgitteret.
5. For å sikre påliteligheten til gittermålesensoren, kan gittermåleoverflaten og den indikerende gitteroverflaten rengjøres og tørkes av med etanolblanding (50 % hver) med jevne mellomrom for å holde glassgitterets måleoverflate ren.
6. Gitterlinjalsensoren er strengt forbudt fra voldsomme vibrasjoner og støt for å unngå skade på gitterlinjalen. Hvis gitterlinjalen går i stykker, vil gitterlinjalsensoren svikte.
7. Ikke demonter gittermålesensoren selv, enn si endre den relative avstanden mellom hovedskalaen og ekstraskalaen vilkårlig, ellers kan gittermålesensorens nøyaktighet bli skadet på den ene siden; på den andre siden kan hovedskalaen og hjelpeskalaen bli skadet. Relativ friksjon, skade på kromlaget vil også skade rutenettlinjene og føre til at gitterlinjalen skrotes.
8. Det bør vies oppmerksomhet til å forhindre at gitterlinjaloverflaten forurenses av olje og vann, for ikke å skade gitterlinjalens linjefordeling og forårsake målefeil.
9. Gittersensoren bør prøve å unngå å arbeide i et sterkt korrosivt miljø, for ikke å korrodere gitterets kromlag og gitterets overflate og skade gitterets kvalitet.
