Beskrivelse:

PCB-kortstørrelse: 7,3 * 3,2 mm

PCB-tykkelse: 1,6 mm

Forsyningsspenning: 2,5 - 8 V

Denne pakken er hovedsakelig et desimaltellerkretsløp og et kretsløp generert av klokken, fra kjernen til den selvopphissende NE555 multivibrator kraften gjennom R2, R3, R4 lader kondensatoren C1, C1 startet når den lades, NE555 2 føtter fortsatt lav, så utgangspinnen 3 går høy når strømmen går gjennom R2, R3, R4 for å lade C1 til 2/3 av forsyningsspenningen, utgangspinnen 3 nivå fra høy til lav, NE555 leder intern utladning, kondensator C1 gjennom R4, R3, NE555 7 føtter utladning til spenningen over C1 er mindre enn 1/3 av forsyningsspenningen, NE555 og 3 føtter nivå fra lav til høy. C1 og lad opp igjen denne syklusen svingninger dannet. Ladetid: 0,695 (R2 + R3 + R4) C1, utladningstid: 0,695 (R4 + R3) C1, R4 kan justeres for å kontrollere utgangsfrekvensen til oscillatoren, svingningsklokke signalet påføres kontinuerlig NE555 CD4017 14 føtter, utgangsterminalen 10 er koblet til CD4017 10 LED, når utgangsterminalen 10 slår på CD4017 generert klokke signal påføres på et høyt nivå, D1 - D10 er sekvensielt tent for å danne en vann-lys effekt.

Du kan justere strømningshastighetsjusteringen R4 LED-lys.

Pakken inkluderer:

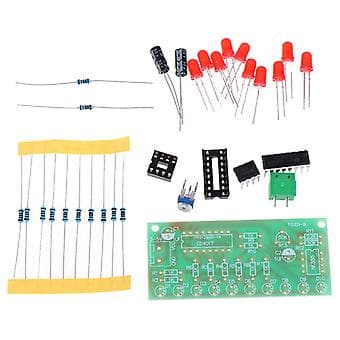

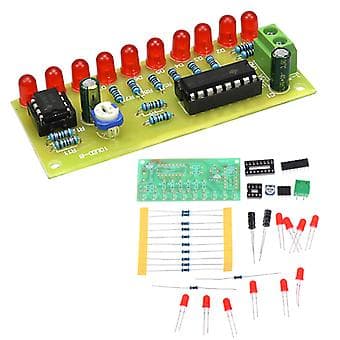

1 * NE555 + CD4017 Flow LED Light Electronic Production Suite
