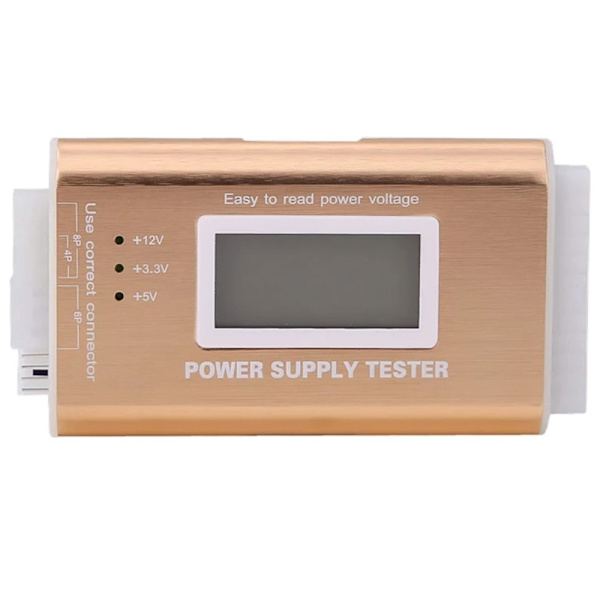

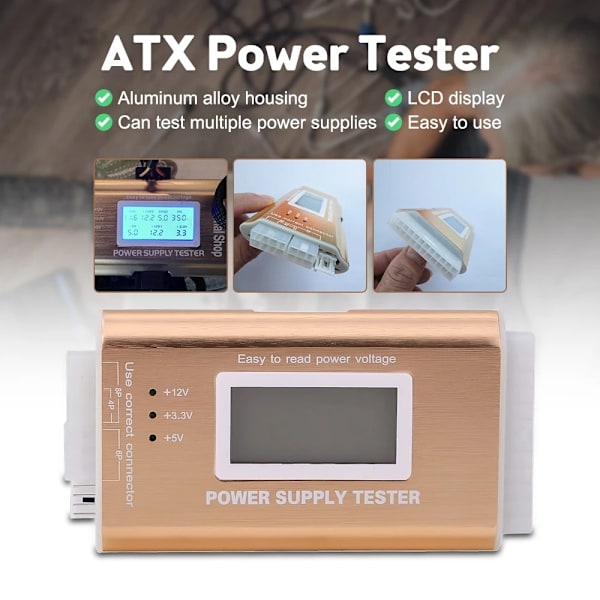

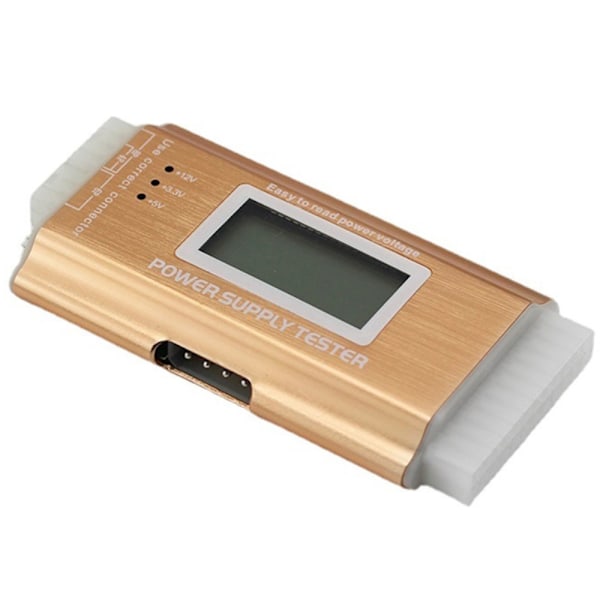

YNS-05 LCD-skjerm ATX strømtester for stasjonær PC i aluminium
Bare koble til strømforsyningens ATX-kontakt for å enkelt og intuitivt vite om utgangen fra hver strømforsyning er normal
\r

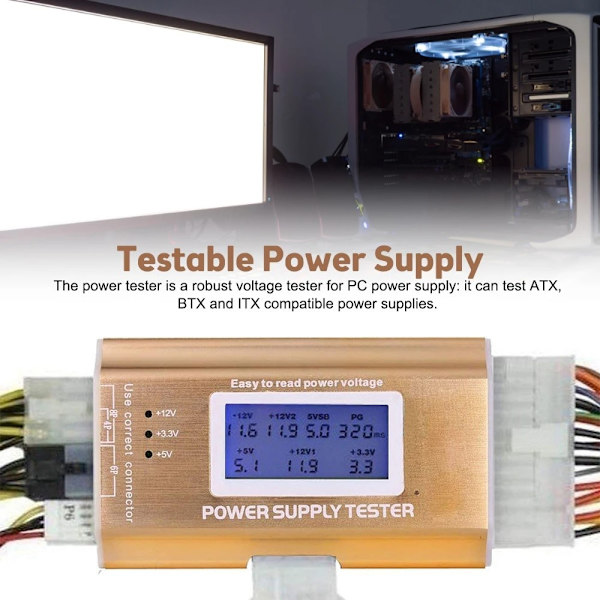

Det er et kraftig strømforsyningstestutstyr som kan oppdage ATX, BTX, ITX, TFX datamaskin strømforsyning og kan vise hver gruppe spenning og PG-verdi på LCD
\r
Oppdag rask datamaskin strømforsyning praktisk instrument
\r

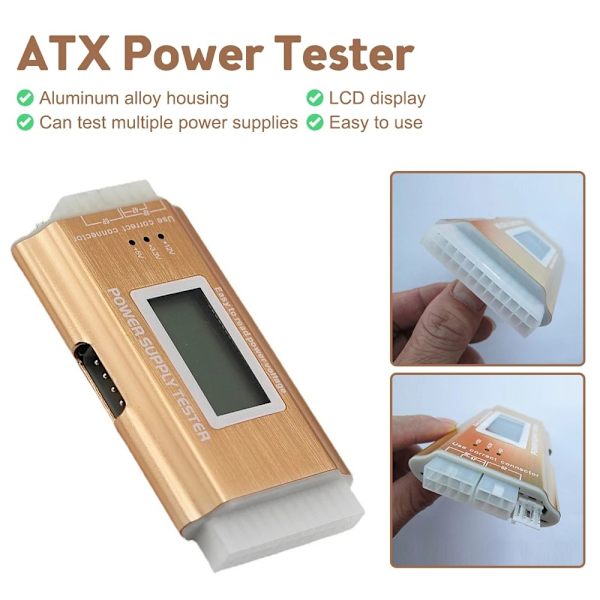

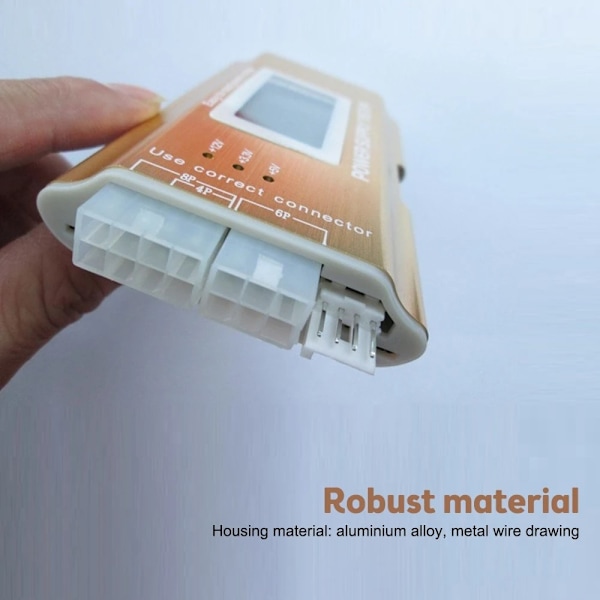

Skallet er laget av aluminium, som er slitesterkt og praktisk
\r

\r
Spesifikasjoner:
\r
Spenningsinngang: 20/40PIN (ATX strømforsyning)
\r
Spenningsdeteksjon: +12V -12V +5V +3.3V 5VSB 12VPG
\r

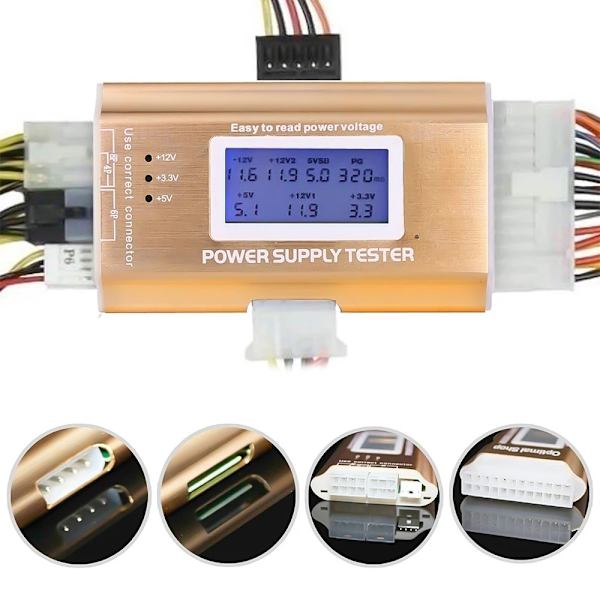

Tilkoblingsporte: Floppy HDD COROM SATA 4pin (P4) 8pin (Dual-CPU) 6pin (PCI-E)
\r
Vekt: 125g (aluminiumsskal)
\r

\r
Bruksmetode:
\r

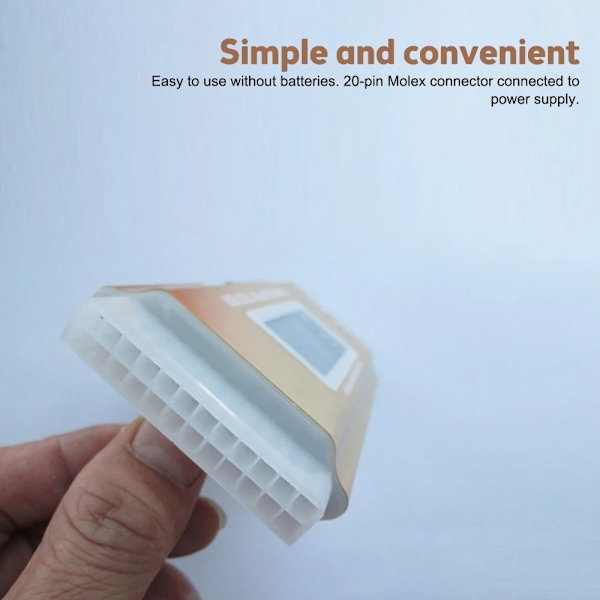

1: Sett inn den ulastede strømforsyningens 20Pin eller 24Pin-kontakt i den tilsvarende posisjonen på strømforsyningstesteren. Slå på strømforsyningen, og to \"pip\" lyder vil høres samtidig.
\r

\r
Hvis verdiene for hver gruppe ikke blinker eller alarmerer, betyr det at utgangen fra denne strømforsyningen er normal.
\r

\r

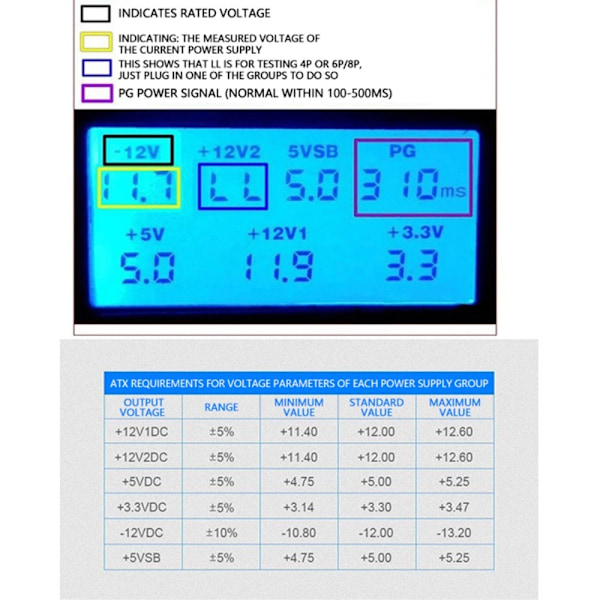

Hvis den tilsvarende spenningen eller PG-verdien vises som en blinkende alarmmodus, betyr det at denne strømforsyningen er en feil strømforsyning! For testrelaterte verdier, se tabellen nedenfor
\r

\r
(Hint: Hvis du bare kobler til 20Pin eller 24Pin grensesnitt-tester, vil skjermen alarmere (+12V2) og vise LL. LL som vises her er for testing av 4P eller 6P/8P.
Hvis den ikke er koblet til, kan du ignorere den eller bare koble til en gruppe
\r
Andre store 4P (harddiskgrensesnitt), små 4P (diskettstasjon-grensesnitt), 4P/8P (CPU-grensesnitt), 6P (grafikkortgrensesnitt), SATA-grensesnitt, disse grensesnittene må være plugget inn når du tester. Hvis du ikke tester, kan du la dem være deaktivert
\r
Koble til den store 4P (harddiskgrensesnitt), den lille 4P (diskettstasjon-grensesnitt) testeren, +12V og +5V displaylys på venstre side (hvis lysene ikke lyser, betyr det at denne gruppen av linjer er feil)
\r
Plugg inn 4P/8P (CPU-grensesnitt), 6P (grafikkortgrensesnitt) test Testerens skjerm (+12V2) viser testspenningen (blinkende alarm hvis det er en feil)
\r
Når SATA-grensesnitt-tester er koblet til, lyser +12V, +5V og +3.3V indikatorlysene på venstre side (hvis lysene er av, betyr det at denne gruppen av linjer er feil. Noen produsenters SATA-strømgrensesnitt har ikke +3, 3V spenningsutgang)
\r
Merk: +3.3V LED-en kan ikke lyse når SATA-grensesnitt-tester er koblet til, fordi SATA-strømgrensesnittene på markedet nå har 4 eller 5 ledninger. Sjekk først om din strøm SATA-grensesnitt har 4 eller 5 ledninger. Hvis den har 4 ledninger, er det ingen +3.3V utgang. Bare 5 ledninger har +3.3V utgang. Når du bruker, prøv å ikke hot-plugge 24Pin-grensesnittet. (Må plugges inn 24Pin før du slår på).
\r

\r

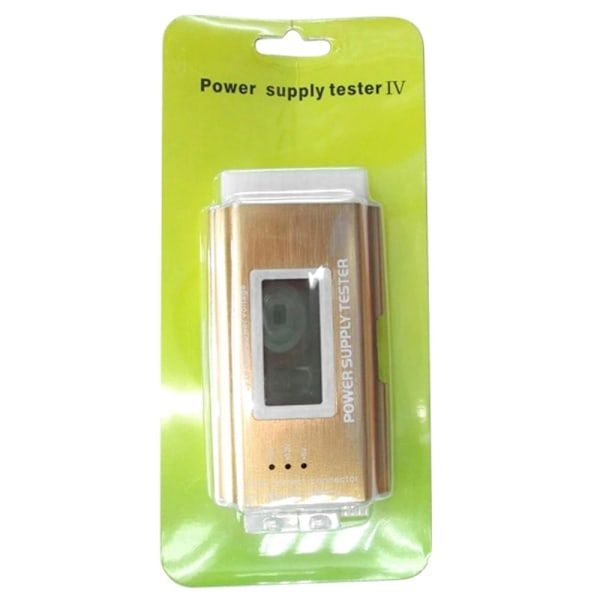

Pakken inneholder:
\r
1 x LCD-skjerm ATX strømtester i aluminium
\r
Annet ikke inkludert
