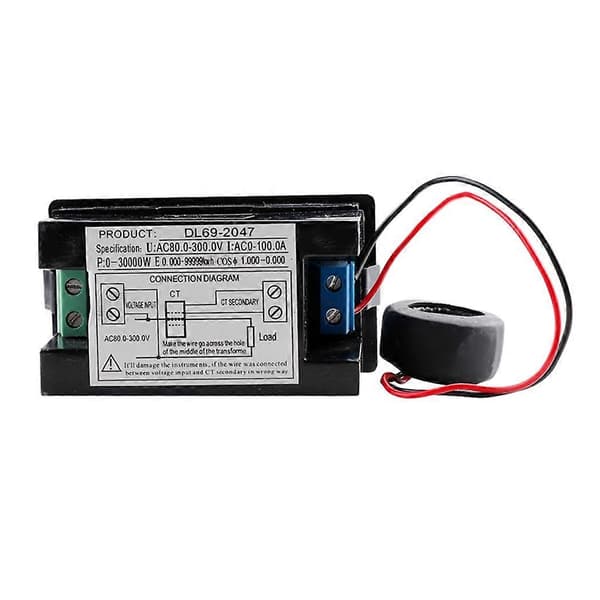

Funksjoner:

1. Koble ledningen i henhold til koblingsskjemaene i vedlagte figur, koble den sekundære enden (grønn ledning) av strømtransformatoren til instrumentet til de blå terminalene på instrumentet.

2. Før ledningen til målekretsen gjennom det midtre runde hullet på strømtransformatoren én gang.

3. Koble ledningen for spenningsmåling til de grønne terminalene på instrumentet.

4. Koble deretter til målespenningen. Begynn å lese måleresultatene.

5. Den elektriske energien (kilowattime) vil automatisk lagre data for deg i tilfelle strømbrudd, ved måling når spenningen kobles fra eller strømmen kuttes, vil instrumentet automatisk lagre den gjeldende elektriske energien.



Spesifikasjoner:

Materiale: Plast

Måleområde: AC80-300V / AC200-450V,

Aktiv effekt: (målespenning AC80.0-30.0V) 0.0-30000W

AC200.0-450.0V: 45000W

Elektrisk energi: 0.000-99999Kwh, automatisk konvertering av desimalpunkt

Effektfaktor: 1.000-0.000

Målehastighet: Omtrent én gang hvert 2. sekund

Størrelse: Ca. 7.8x4.4x4.7cm/3.07x1.73x1.85in

Type: 80V/200V



Merknad:

Hvis 200-450V maskin brukes til å teste spenning lavere enn 200V, vil ikke instrumentet fungere. Vær oppmerksom på det!

Kablingen av spenningsinngang (grønn) terminaler og strømtransformator sekundære inngangsterminaler (blå) terminaler kan ikke kobles feil, ellers vil instrumentet bli skadet!!!

Dette instrumentet gjelder kun for ren-AC 50-60HZ strømforsyning, og kan ikke brukes til måling på firkantbølge-inverterutgang og modifisert sinusbølgekrets, ellers vil instrumentet bli skadet.



Pakken inkluderer:

1x Multimeter
