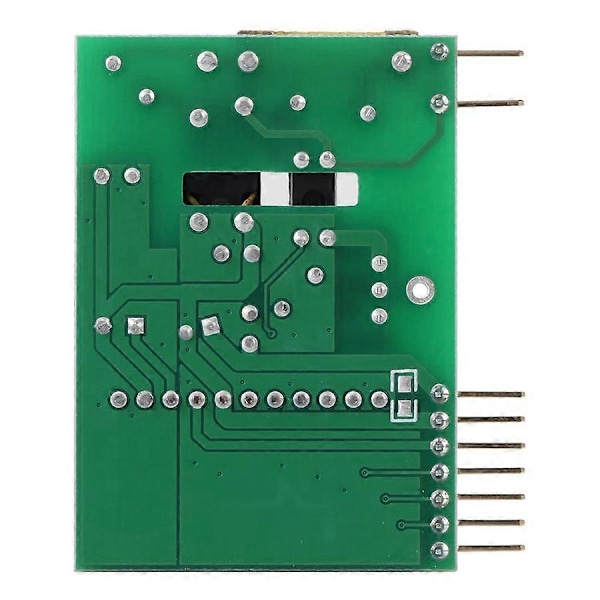

KQ-130F er en enkel rad 9-pinners liten, høyytelses nullbærebølge data transceiver modul
Designet for 220V AC, sterk interferens, sterk demping og langdistanse krevende miljø, pålitelig dataoverføring
En ramme kontinuerlig send maksimal lengde er 252 bytes eller mindre, fra 1 til 252 definert av brukeren, og modulen vil ikke sende overflødige data
Diodebeskyttelse mot lynnedslag, PCB-ledninger og komponentvalg er alle designet for bred temperatur og høy spenningsmotstand
Egnet for måleravlesning, gatelys, intelligent husholdning, brannslukking, bygningskontroll og andre applikasjoner som trenger strøm for å sende data.

Arbeidsfrekvens: 120~135KHZ
Tilkoblingshastighet: 9600bps
Faktisk Baud Rate: 100bps
En ramme kontinuerlig send maks. lengde: mindre enn eller lik 252 bytes (brukerdefinert fra 1 til 252, modulen vil ikke sende overflødige data)
Mottakssensitivitet: mindre enn eller lik 1mV
Utenfor-bånd Avvisningsevne: større eller lik 60dB
Båndbredde: mindre enn eller lik 10 KHZ
Isolasjonsmotstand: 500V større eller lik 500M ohm
Strømforsyning: DC +5V (mottak: mindre enn eller lik 11mA; sending: mindre enn eller lik 230mA)
Frekvensisolasjon Tålespenning: AC til GND 3000V (1 min test uten sammenbrudd, eller strømlekkasje)
Driftstemperatur: -25 Celsius~70 Celsius
Driftsfuktighet: mindre enn eller lik 90%
Vekt: 30g(.)
Ledninger:
1P---AC: 220V strømførende ledning (eller nøytral ledning)
2P---AC: 220V nøytral ledning (eller strømførende ledning)
3P---+5V: +5V sendestrømforsyning (210mA), hvis bare mottar data, kan kobles fra for å redusere strømforbruket
4P---GND: Digital kretsjord
5P---+5V: +5V arbeidsstrømforsyning 11mA
6P---RX: TTL-nivå, bærebølgedata input, koble til TXD av SCM
7P---TX: TTL-nivå, bærebølgedata output, koble til RXD av SCM
8P---MODE: Modusvalg, koble til 5V som høyt nivå eller koble fra, koble til jord som lavt nivå
9P---NC/: Reset pin (lavt nivå effektivt), for hyppige byttemoduser. Ingen tilkobling hvis du ikke bruker denne funksjonen.
Farge: grønn + svart
Materiale: elektroniske komponenter
Størrelse: 5.3x4.5x1cm

Pakkeinnhold:
1 * Bærebølge Modul

Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
