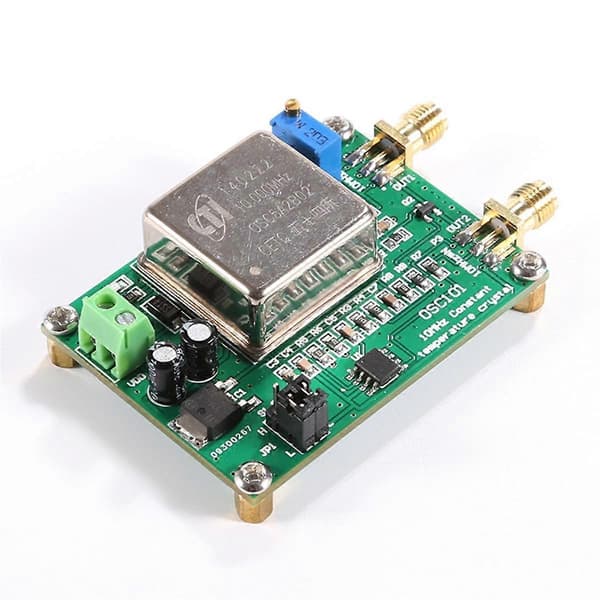

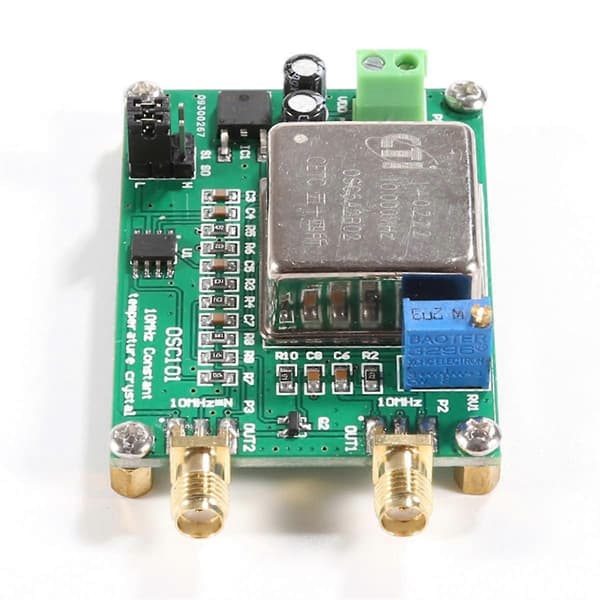

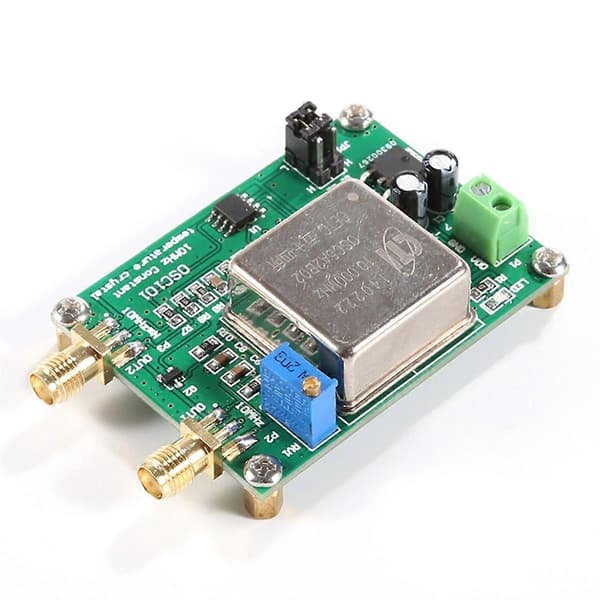

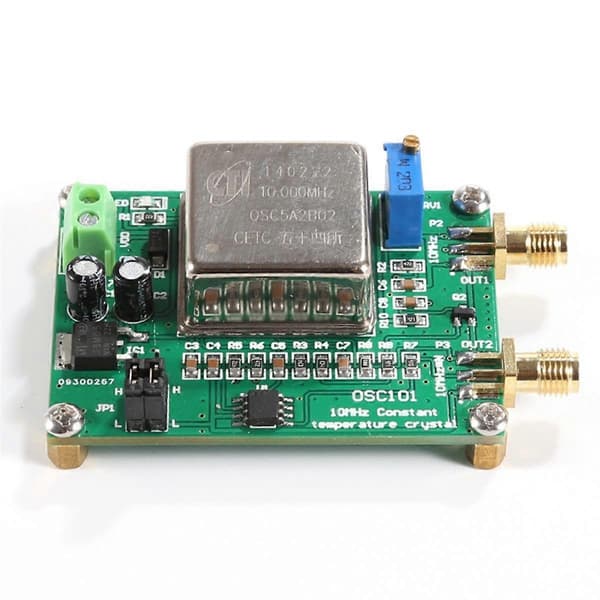

Konstant Temperatur Krystallmodul OCXO 10MHz 20M 30M 80M Frekvensreferanse Multifunksjonsmodul
684 kr
684 kr
Fr., 13 nov. - to., 19 nov.
Sikker betaling
Fornøyde kundeløfte
30 dagers åpent kjøp
Produktbeskrivelse
2. Denne modulen gir frekvensnøyaktigheten til 10MHz-signalet (+/-200ppb), har to signalutganger, og den ene er et standard 10MHz-signal.
3. Den andre er et 10MHz multiplikatorsignal. Multiplikatorsignalet har 9 valgfrekvenser, som er 2X, 3X, 3.125X, 4X, 5X, 5.3125X, 6X, 6.25X, 8X.
4. De forskjellige multiplikatorene velges med JP1 jumperpinnen.
5. Korriger avviket til 10Mhz utgangsfrekvens (+/-2.0ppm) med RV1 potensiometeret.

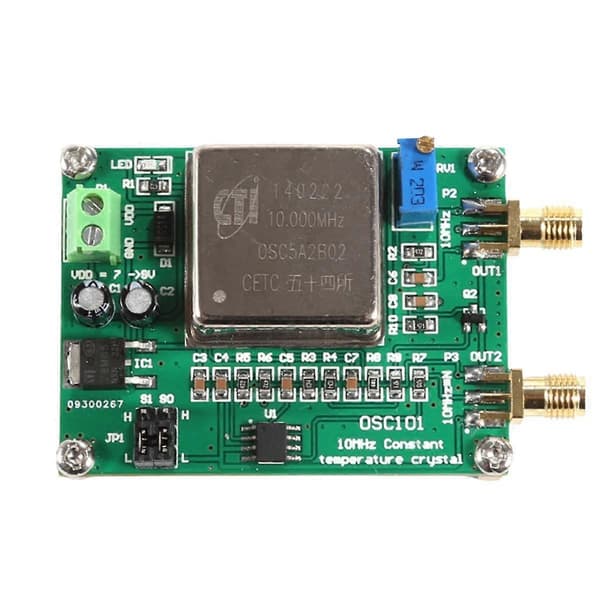

1. P1: Strøminngangsgrensesnitt; (7~9V).
2. P2: 10MHz signalutgangsgrensesnitt; (10Mhz amplitude: 3Vpp) SMA-grensesnitt
3. P3: N frekvensutgangsgrensesnitt for 10MHz signal; (N*10Mhz amplitude: 5Vpp) SMA-grensesnitt
4. RV1: Korriger avviket til 10Mhz utgangsfrekvens (+/-2.0ppm)
5. JP1 jumpernålvalg
S1=0,S0=0, UT = 4X
S1=0,S0=M, UT = 5.3125X
S1=0,S0=1, UT = 5X
S1=M,S0=0, UT = 6.25X
S1=M,S0=M, UT = 2X
S1=M,S0=1, UT = 3.125X
S1=1,S0=0, UT = 6X
S1=1,S0=M, UT = 3X
S1=1,S0=1, UT = 8X
0 = koble direkte til jord(L)
1 = koble direkte til (H)
M = la stå uten tilkobling(flytende)
Merknad:
Ulike partier kan ha forskjeller i produktets utseende, farge og trykte tegn, noe som ikke vil påvirke bruken
Farge: Som vist
Materiale: PCB
Pakkeinnhold:
1 x Konstant Temperatur Krystallmodul
Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet i bildet er litt forskjellig fra den virkelige. Målefeilen er +/- 1-3 cm.
