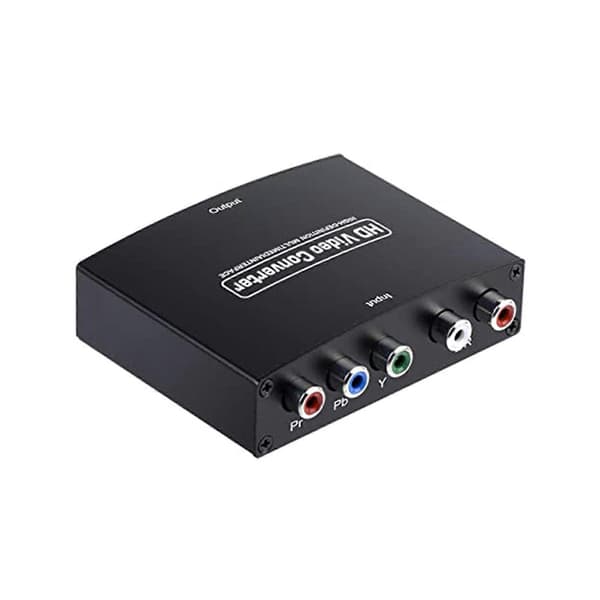

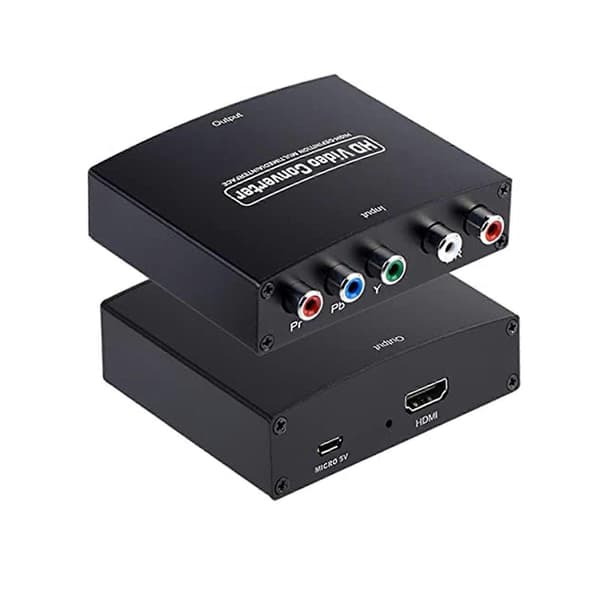

Komponent til HDMI-konverter, PORTTA YPbPr til HDMI-adapter + R/L Audio Extractor
Funksjoner:
Dette er en komponentvideo(YPbPr)-konverter som lar eldre analoge enheter integreres sømløst i det moderne hjemmet. Denne adapteren kobler komponentvideo-hjemmeenheter til HDMI-kompatible digitale skjermer. Denne adapteren tar også digital auto og koder den til HDMI-signalet for full HDMI-video- og lydeffekt. Med Analog Audio til HDMI-adapter kan hjemmeenheter enkelt kobles til en hvilken som helst HDMI-skjerm for full digital video- og lydopplevelse.
1.Lar deg koble YPbPr HDTV-kilder til en HDMI-skjerm;
2.Analog inn i videosignalet for HDMI-video og lyd;
3.Støtter HDTV/YPbPr;
4.Støtter høyeste videooppløsning 1080P;
5.Støtter 165MHz/1.65Gbps per kanal (6. 75Gbps alle kanaler) båndbredde;
6.Støtter 8bit per kanal (24bit alle kanaler) dyp farge;
7.Støtter ukomprimert lyd som DTS Digital, Digital (inkludert DTS-HD og Spesifikasjoner
Inngang DDC SighalSignal 0.5-1.0 volt p-p
HDMI-kontakt type A(19 pin )hunn
Videokontakt 3RCA Komponent
Lydkontakt 2RCA Komponent
Utgang VideoHDM11.3
Vertikal frekvensområde 50/60HZ
Inngang Video AmpliPer Båndbredde 1.65Gbps/165MHz
Interlaced (50&60HZ)480i 576U 10801
Progressiv(50&60Hz)480p 576p 720p 1080p
Størrelse(LxBxH)88x68x25.5mm
Vekt(Netto)0.12kg
Begrenset garanti 1 års deler og arbeid
Driftstemperatur 0 til +70C
Driftsfuktighet 10% til 85% RH(ingen kondens)
Lagringstemperatur -10 til+80C
Lagringsfuktighet 5% til 95% RH (ingen kondens)
Ekstern strømforsyning DC5V1A
Strømforbruk(maks)5W
Konverterenhet CE FCCROHS
Strømforsyning CEFCCPSETK
AC Strømadapter US Standard UK standard og så videre
Brukerhåndbok Engelsk versjon
Merke: For Newkeng
Farge: svart
Størrelse: 13x9x3.3cm
Operasjon
1.Før installasjon, sørg for at alle enheter du ønsker å koble til er slått av

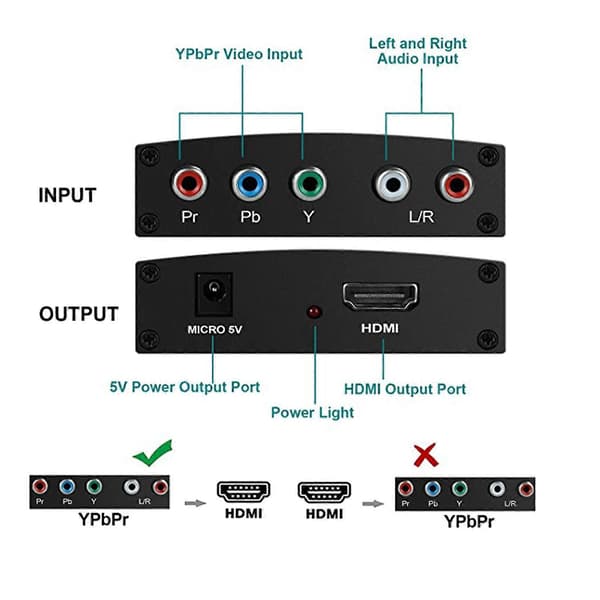

2.Koble YPbPr-signalet og R/L-lydinngangen til dette produktet til konverteren.
3.Koble HDMI-utgangen fra konverteren til denne skjermen (inngangskabler er valgfrie)
4.Sett siden av 5V strømforsyningen inn i dette produktet og koble deretter AC-siden av strømforsyningen til stikkontakten.
5.Slå på alle tilkoblede enheter, velg inngangen til skjermen, enheten til YPbPr-kanalen.
6.Bildet trenger å justeres, konverteren vil plassere det automatisk, brukeren kan justere den horisontale posisjonen under noen forhold.
7.Vær oppmerksom på å sette inn/trekke ut kabelen forsiktig.
Merk:
1.Noen tradisjonelle CTR-skjermer fungerer koblet til denne konverteren. Dette skyldes hovedsakelig at disse skjermene støtter 480i og 576i YPbPr interlaced oppløsning. Derfor foreslår vi å velge LCD-skjerm eller de som kan støtte YPbPr-skjermer.
2.Noen tilkoblede skjermer har kanskje ikke noe bilde som stiller inn oppløsningen til HDMI-kilden på 1080P. Dette skyldes våre produkter, men YPbPr-kanalen til skjermer støtter oppløsning på 1080P
Pakkeinnhold:
1*Hovedenhet
1*5V Strømforsyning
1*Brukerhåndbok
