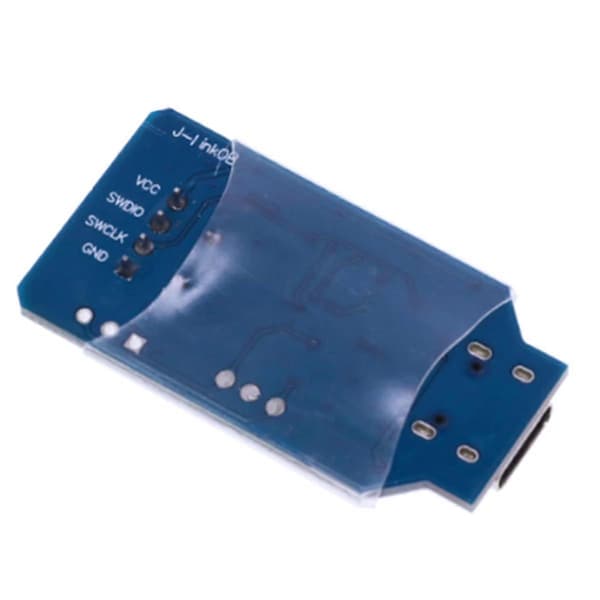

Grensesnitt SWD-grensesnitt fire ledninger, VCC(=3.3V),GND,SWDIO(=TMS=DIO),SWCLK(=TCK=CLK)
Den er vanligvis designet for å plasseres på evalueringskortet (\"on-board\") til store selskaper, og det er derfor suffikset er \"OB\". Dette settet med simuleringsnedlastingsfeilsøkingsenhet kalt \"ARM-OB\" har USB-kommunikasjonsfunksjon, kan kommunisere med PC, den andre enden via SWD / JTAG måte å kommunisere med støttede enheter, for å fullføre feilsøkingssimuleringsnedlastingsfeilsøkings oppgaven.
Sammenlignet med den originale OB-debuggeren, mangler vår ARM OB-simuleringsdebugger JTAG-grensesnitt og beholder bare SWD-grensesnitt, for å feilsøke og laste ned MCU-en til mange selskaper som bruker ARM-kjerne. Støttede kjerner. Alle med SWD-grensesnitt ARM7911, Cortex-M0M1M2M3M4A5A8A9 og andre innebygde MCU-serier. Støtte MCU-produsent
ST(Stmicroelectronics), Freecale(Freescale), Nuvoton (New Tang), NXP(NXP), TI(Texas Inst ents) Cypress, Atmel, Analog, Fujitsu, Toshiba. Energy Micro, etc.
Sammenligning mellom J-Link OB og ST-Link V2. Sammenligning mellom J-Link ARM OB og ST-Link v2. fastvaren er stabil, kan oppgraderes automatisk, det vil ikke være noen fastvareskade (fullfunksjons v8 har fastvareproblemer). U diskstørrelse, praktisk prosjekt utføres på forretningsreiser.
farge: blå
Materiale: PC+metall
Tilkoblingsmetoden
SWD-modus
Funksjon og ytelse
Programmeringsfunksjon: kan brenne FLASH ROM, EEPROM, AFR, etc.
Simuleringsfunksjon: Støtt full hastighet kjørende enkelttrinns feilsøking, breakpoint feilsøking og andre feilsøkingsmetoder, kan se IO-status, variabeldata, etc.
Programmeringsytelse: USB2.0-grensesnitt, SWD-nedlasting, nedlastingshastighet!
Simuleringsytelse: USB2.0-grensesnitt for simuleringsfeilsøking, enkelttrinns feilsøking, breakpoint feilsøking, rask responshastighet!
Produkt egenskaper

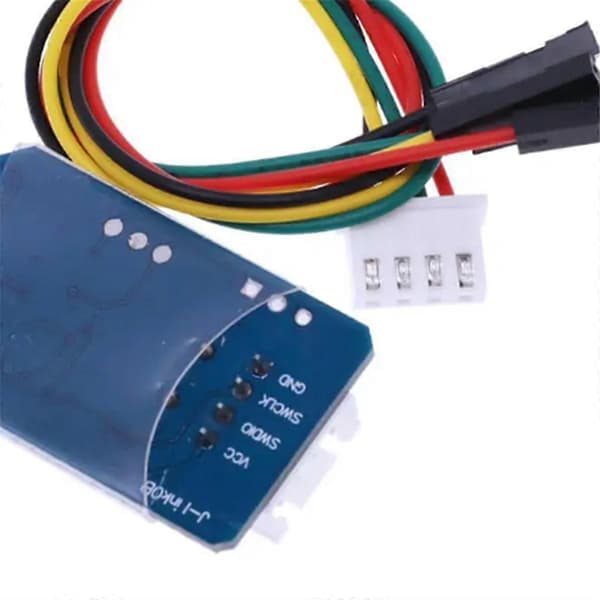

1, forenklet grensesnitt, ved hjelp av 4-leder SWD-grensesnitt: vcc, swdio, swclk, gnd, kan laste ned simulering med høy hastighet.
2, c
