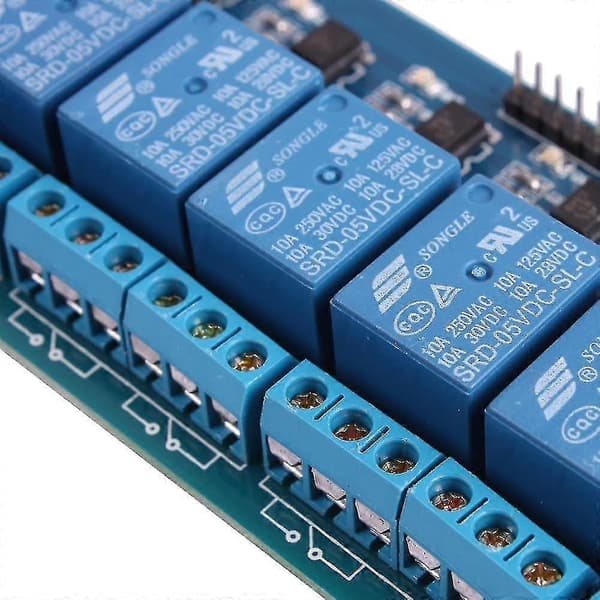

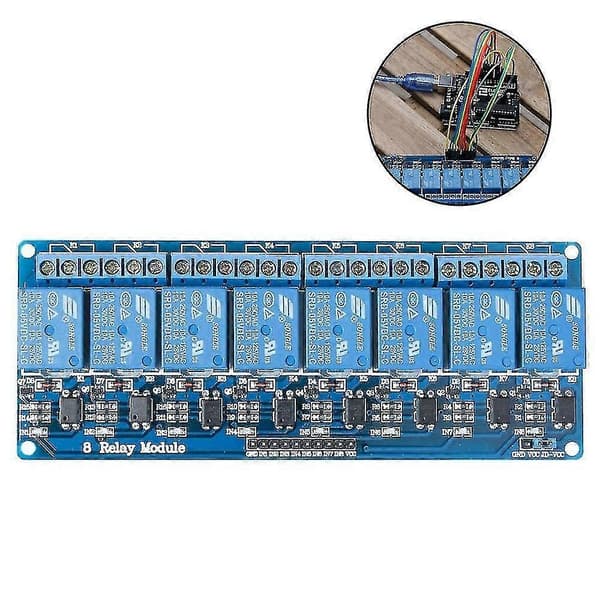

ProduktbeskrivelseMateriale: Elektronisk materialeStørrelse: 50.5mm(lengde)*38.5mm(bredde)*18.5(høyde)Strømforsyningsspenning: 5VDCStrøm: mer enn 100mABelastning: 250V 10A AC eller 30V 10A DCDet er 4 festehull rundt kortet, hulldiameteren er 3.1mm, noe som er praktisk for installasjon og fikseringReléet velger Songle-relé, enpolet dobbeltkast. En felles terminal, en normalt åpen terminal, en normalt lukket terminalOptokoblerisolasjon, god anti-interferensLavt nivå trekker inn og høyt nivå slipper. Statusindikatorlampen lyser når den er lukket, og den er slukket når den slippesVCC er systemets strømforsyning, og JD_VCC er reléets strømforsyning. Koble bare til jumperhettenKoblingsinstruksjoner:VCC: systemets strøm positivGND: systemets strøm negativIN1--IN2: RelékontrollportAntall: 1stkPakkeinnhold: 1*5V8 relé1.5V 8-kanals relégrensesnittkorthver og en trenger 100mA drivstrøm; Utstyrt med høystrømsrelé, AC250V 10A; DC30V 10A2.Hvert relé har normalt åpen og normalt lukket kontaktKan velges med jumperrelé og TTL eller jord.3.Med strømindikator8-veis vei har en statusindikator. Med en reléspole for å absorbere diodebeskyttelsen.4.Standardgrensesnitt som kan styres direkte av mikrokontroller (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL-logikk)5.De 8 kanalene er optisk isolertesikre, pålitelige, anti-interferens. Brukes ofte for all MCU-kontroll, industrisektor, PLS-kontroll, smart hjemmekontrollFor et komplett datablad for dette relékortet
