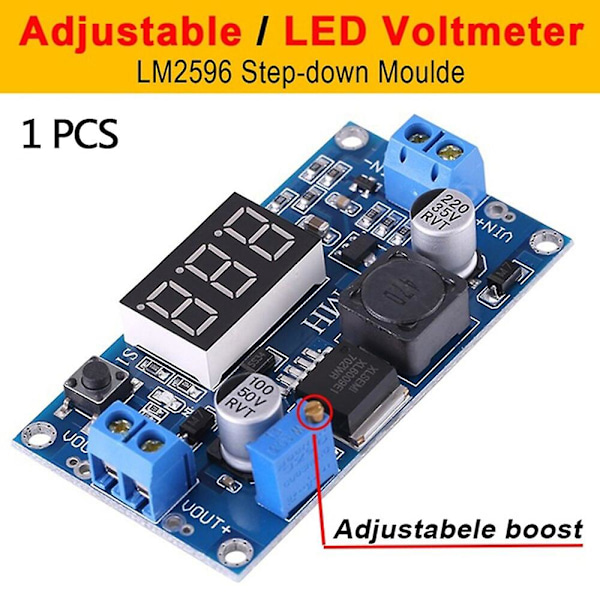

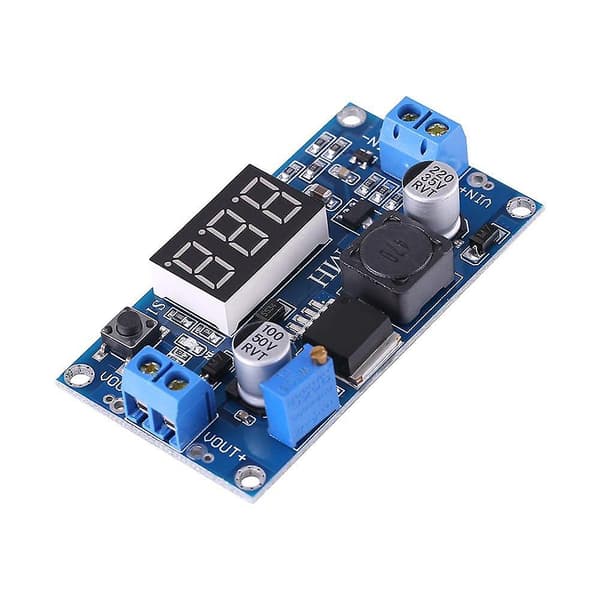

Justerbar STRØMMODUL LM2596S DC-DC Buck Regulator Converter Redusert spenningsregulator strømmodul 24V 12V til 5V 2A

Beskrivelse:

Funksjoner:

1, med en voltmetervisning, voltmeterfeil 0,1V, område 4 ~ 40V. (Merk: inngangsspenningen er enn 4V, det innebygde voltmeteret fungerer ikke og viser ikke)

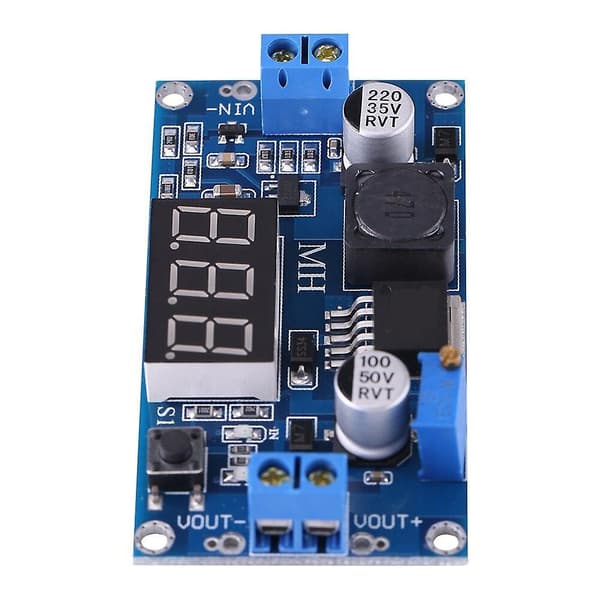

2. Den store volum 5*5 berører knappen for å bytte måling av inngangs- eller utgangsspenning, og en indikatorlampe indikerer hvilken spenning som måles. Første gang viser den digitale røret standard inngangsspenningen, og inngangsindikatoren IN er på; når knappen berøres, viser den digitale røret utgangsspenningen, og utgangsindikatoren OUT er på. Og behold den etter innstillingen, selv om den slås av og deretter på.

3, voltmeteret kan slås av, trykk lenge på bryteren i mer enn 1 sekund og mindre enn 4 sekunder, kan du slå av hånden. Når voltmeteret er slått av, trykker du bare på bryteren for å slå på voltmeteret.

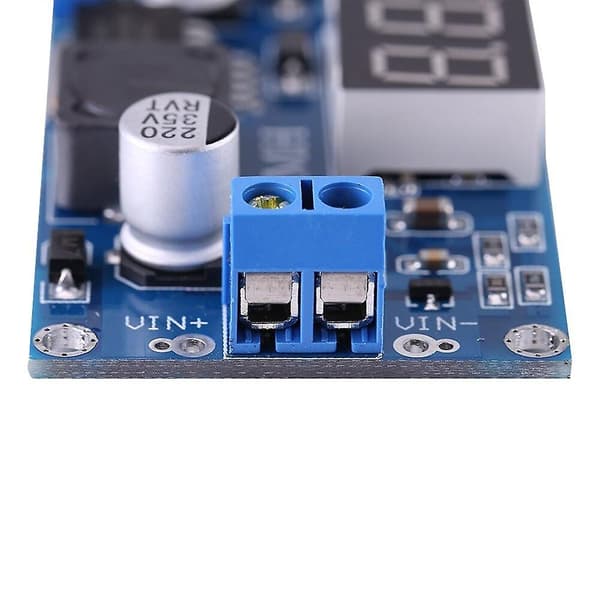

4, med terminalblokk, ingen loddejern kan også brukes enkelt, og behold ledningsbindingspunktet (inngangsspenningen må være mer enn 1V høyere enn spenningen som skal sendes ut)

5, ved bruk av 150KHz intern oscillasjonsfrekvens, tilhører den andre generasjonen av switching spenningsregulator, strømforbruk, høy effektivitet

6, inngangsenden med diodebeskyttelse, omvendt tilkobling vil ikke brenne ut modulen

7, med overopphetingsbeskyttelse og kortslutningsbeskyttelse (mer enn 15W, styrke varmen)

Hvordan justere nøyaktigheten?

Utgangsspenning (inngangsspenning) kalibrerings trinn

Trinn 1, Juster høyre knapp slik at \"\"OUT\"\" (\"\"IN\"\")LED lyser, voltmeteret viser av utgangsspenningen; Trykk på høyre knapp i mer enn 2 sekunder, slipp, voltmeter og \"\"OUT\"\" ( \"\"IN\"\")LED blinker synkront slik at du går inn i kalibreringsmodus for utgangsspenning.

Trinn 2, Trykk på høyre knapp (normal hastighet), spenningen legges til en enhet; Trykk på venstre knapp, minus en enhet; På grunn av at en enhet er mindre enn 0,1V, viser minimumsspenningen til 0,1V, så du må trykke kontinuerlig 1-5 ganger for å se voltmeteret endre 0,1V, hvor mange ganger voltmeteret endrer 0,1V ved å trykke på tasten, avhengig av den nåværende visningsspenningen, jo høyere spenningen, jo færre trykk.

Trinn 3, trykk på høyre knapp i mer enn 2 sekunder, slipp, for å gå ut av kalibreringsmodus for utgangsspenning. Alle parametere som er satt til å lagre automatisk når strømmen slås av.

Spesifikasjoner:

spesifikasjon:

Inngangsspenning: 2,5V~40V

Utgangsspenning: 1,25V~37V (justerbar)

Utgangsstrøm: 3A (maks)

Konverteringseffektivitet: 92% (maks)

Utgangsrippel:
