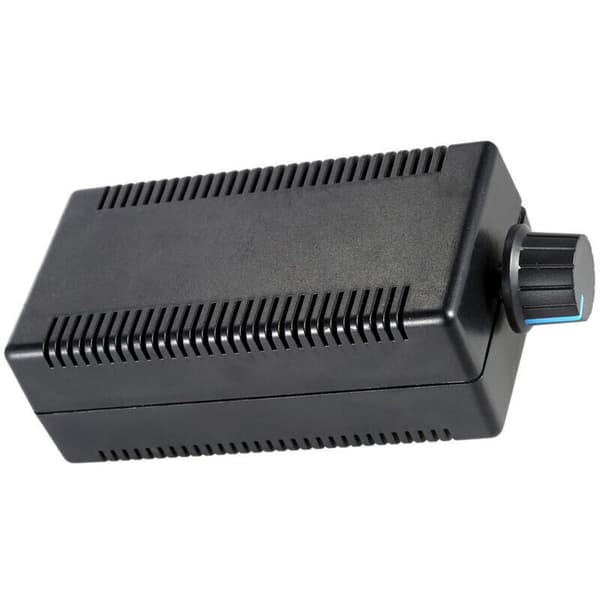

9-50V 2000W Motorregulator med 40A hus, DC børstemotorregulator, dimming og temperaturkontrollmodul

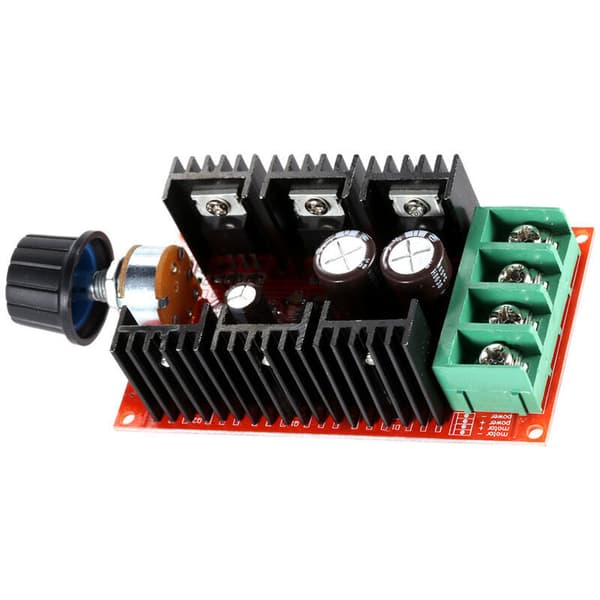

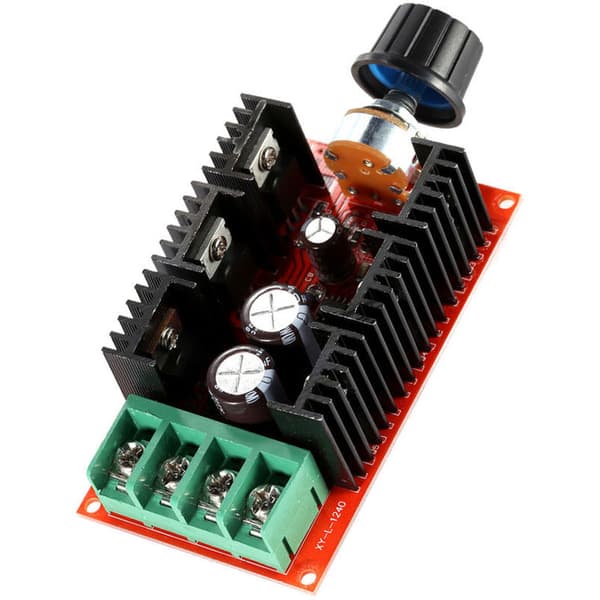

IMDN12 Type DC Regulator. Regulatoren er en universell 9-50V DC spenningsregulator. Bruken av en importert FET/spesiell importert hastighetskontroll driver IC/PCB er en 2 oz fortykket 70-mikron kobberfolie, og den høystrømsbalanserte PCB-layouten gjør utgangens PWM-bølgeform perfekt og mer effektiv. IMDN12-40A DC-regulatoren er posisjonert som en industriell regulator på inngangsnivå med egenskapene liten størrelse, bred spenning, høy strøm, lav temperaturstigning, høy pålitelighet og lav pris. Tekniske spesifikasjoner: (1) Driftsspenning: Bredt driftsspenningsområde DC 9V-50V (2) Kontrollkraft: 0,01-2000W (maksimal øyeblikkelig strøm er 40A og driftsstrømmen er 40A) langvarig må kontrolleres innenfor 20A). Ulike driftsspenninger tilsvarer forskjellige kontrollkraftnivåer som følger:

Når driftsspenningen er 12V, 12V x 40A = 480W

Når driftsspenningen er 24V, 24V x 40A = 960W

Når driftsspenningen er 36V, 36V x 40A = 1440W

Når driftsspenningen er 40V, 40V x 40A = 1600W

Når driftsspenningen er 50V, 50V x 40A = 2000W

(3) Hvilestrøm: 0,025A (når driftsspenningen er mellom DC10V og DC50V, vil hvilestrømmen ikke overstige 25mA)

(4) PWM driftssyklus: 5% 100%

(5) PWM frekvens: 12kHz

(6) Driftstemperatur: -20 -- 40 (omgivelsestemperatur -20 grader under null til 40 grader over null) Denne regulatoren er av industriell kvalitet og kan fungere stabilt i et miljø under null, vanligvis en kommersiell regulator. Det er ikke mulig å operere stabilt under null.

Mål på kretskort: lengde 90mm, bredde 51mm, høyde ca. 30mm (ekskludert potensiometerjusteringsområdet)

Illustrer:

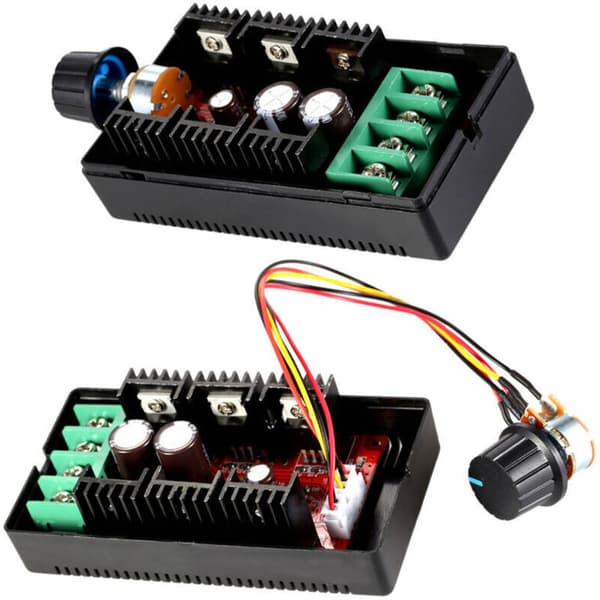

1. Under frakt fjernes potensiometeret og plasseres i etuiet for å forhindre skade på produktet under transport.

2. Ved kabling, sørg for at pluss- og minuspolene på strømforsyningen ikke er reversert. En omvendt tilkobling tilsvarer en kortslutning, og strømmen er svært høy, noe som umiddelbart vil brenne ut regulatoren. Følg instruksjonene på siden av tilkoblingsterminalene for kabling.

3. Guvernøren er en DC-guvernør og strømforsyningen må være en DC-strømforsyning mellom 9 og 50 V.

Hovedmål:

1. Hastighetsregulering av ulike generelle DC børstemotorer

2. Hastighetsregulering av ulike typer bilmotorer (hastighetsregulering av bilkjølevifter, hastighetsregulering av bilvifter, hastighetsregulering av bilvindusviskermotorer, hastighetsregulering av bilklimaanleggsvifter)

3. Hastighetskontroll av transportbånd på produksjonslinje, hastighetskontroll av rørledningsavtrekksvifte, hastighetskontroll av tredemølle, parallell hastighetskontroll av flere datavifter og hastighetskontroll av elektronisk vifte. 4. Ulike typer DC-pæredimming, ulike typer DC-varmeapparat temperaturkontroll.
