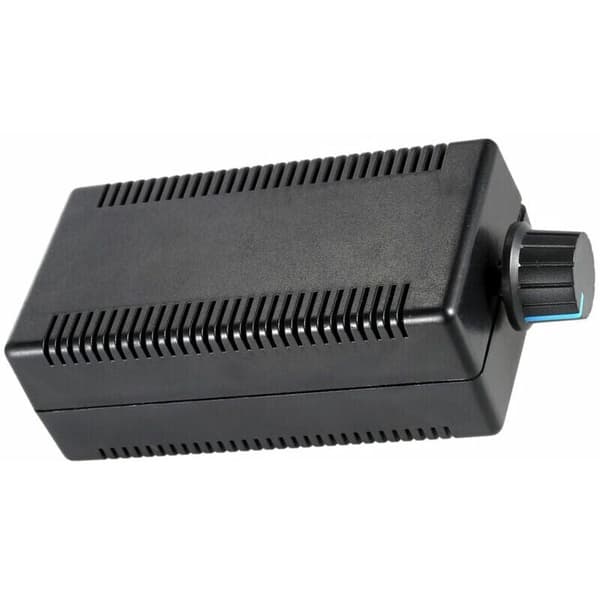

9-50V 2000W motorregulator med 40A skall DC børste motorregulator dimming og temperaturreguleringsmodul

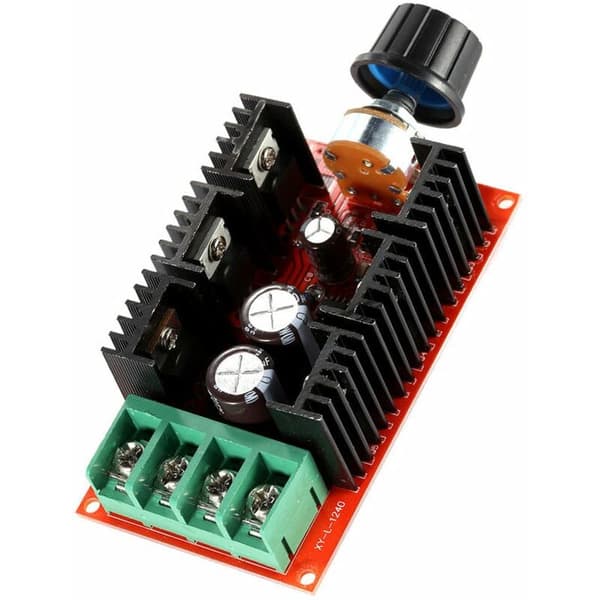

IMDN12 type DC regulator. Regulatoren er en universell DC spenningsregulator 9-50V. Ved å bruke importert FET/Importert spesiell hastighetskontrolldriver IC/PCB er 2oz 70 mikron fortykket kobberfolie, og den høye strøm balanserte PCB-oppsettet gjør PWM-bølgeformen perfekt og mer effektiv utgang.

IMDN12-40A DC-regulator er posisjonert som en inngangsnivå industriregulator med egenskapene til liten størrelse, bred spenning, høy strøm, lav temperaturøkning, høy pålitelighet og lav pris.

Tekniske indikatorer:

(1) Arbeidsspenning: bredt driftspenningsområde DC 9V -50V

(2) Kontrollkraft: 0,01-2000W (den maksimale øyeblikkelige strømmen er 40A, og den langsiktige driftsstrømmen bør kontrolleres innen 20A). Forskjellige driftsspenninger tilsvarer forskjellige kontrollkrefter som følger;

Når driftsspenningen er 12V, 12V * 40A = 480W

Når driftsspenningen er 24V, 24V*40A = 960W

Når driftsspenningen er 36V, 36V*40A = 1440W >

Når driftsspenningen er 40V, 40V*40A = 1600W

Når driftsspenningen er 50V, 50V* 40A = 2000W

(3) Hvilestrøm: 0,025A (når arbeidsspenningen er mellom DC10V og DC50V, vil hvile strømmen ikke overstige 25mA)

(4) PWM-driftsyklus: 5 % til 100 %

(5) PWM-frekvens: 12khz

(6) Driftstemperatur: -20 -- 40 (omgivelsestemperatur -20 grader under null til 40 grader over null) Denne regulatoren er industriell og kan fungere stabilt i undernullmiljø, vanligvis en kommersiell regulator. ikke mulig å jobbe stabilt under null.

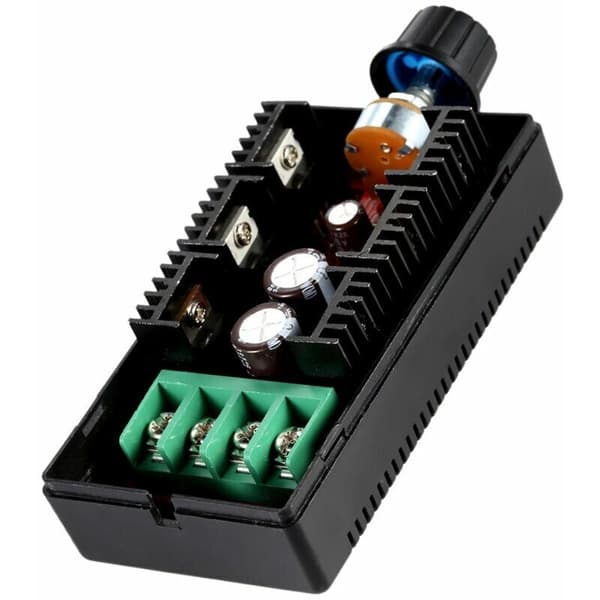

Dimensjoner på det trykte kretskortet: lengde 90mm, bredde 51mm, høyde ca. 30mm (eksklusiv potentiometerjusteringsdel)

illustrere:

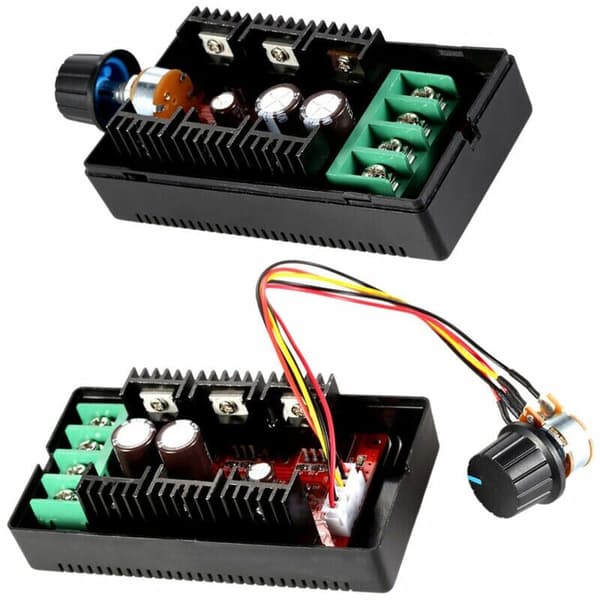

1. Ved forsendelse fjernes potensiometeret og plasseres i etuiet, for å forhindre at produktet blir skadet under transport.

2. Ved ledningsføring, vær oppmerksom på at positive og negative poler på strømforsyningen ikke skal reverseres. Omvendt tilkobling tilsvarer en kortslutning, og strømmen er veldig stor, noe som umiddelbart vil brenne regulatoren.
Følg instruksjonene ved siden av tilkoblingsterminalene for å koble til.

3. Regulatoren er en DC-regulator og strømforsyningen skal være en DC-strømforsyning mellom 9 og 50 V.

Hovedformålet:

1. Hastighetsregulering av ulike generelle DC-børstemotorer

2. Hastighetsregulering av ulike typer bilmotorer (hastighetsregulering av bilkjølevifter, hastighetsregulering av bilvifter, hastighetsregulering av bilvindusviskermotorer, hastighetsregulering av klimaanleggsvifter bil)

3. Produksjonslinjetransportbåndhastighetsregulering, rørledningseksosviftehastighetsregulering, transportbåndhastighetsregulering, parallellhastighetsregulering av flere datamaskin vifter og hastighetsregulering elektroniske vifter.

4. Ulike typer DC-pære dimming, ulike typer DC-oppvarmingstemperaturjustering.
