Helt ny og høy kvalitet.\r
\r
Funksjoner:\r

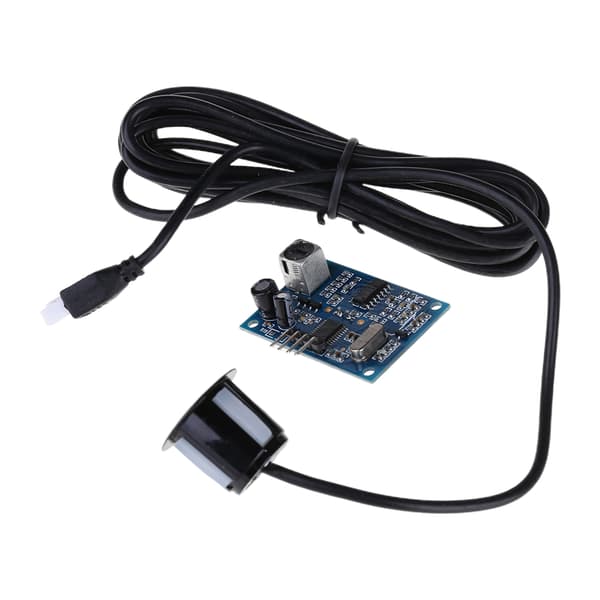

JSN-SR0T4-2.0 ultralyd avstandsmålingsmodul kan gi 20cm-600cm berøringsfri avstandssensorfunksjon, med en nøyaktighet på opptil 2mm.\r

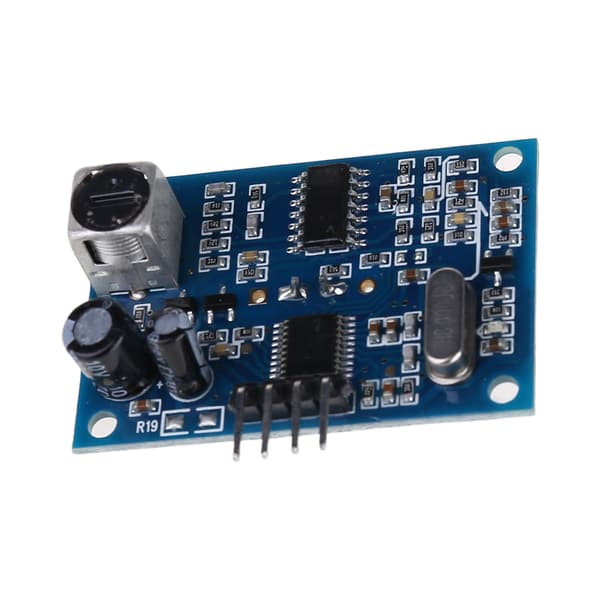

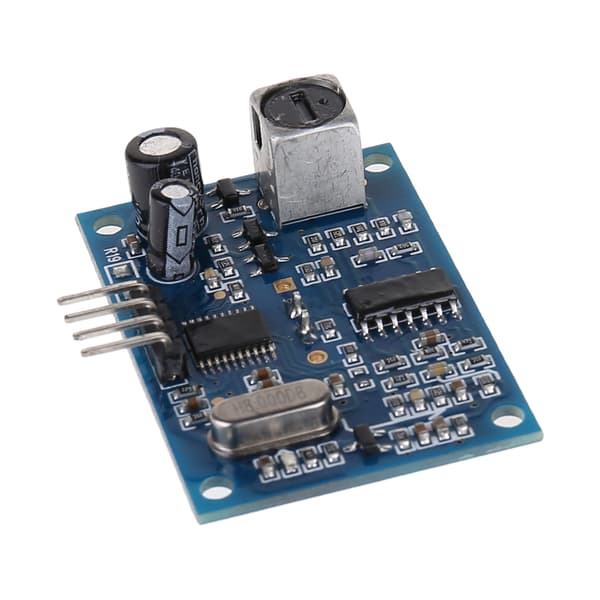

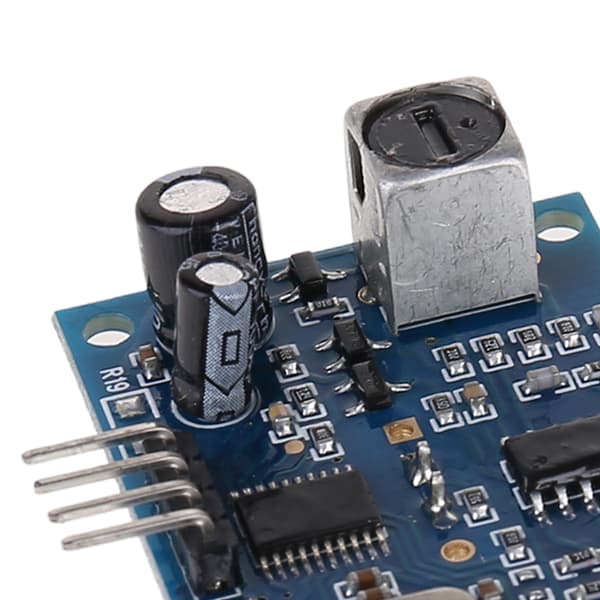

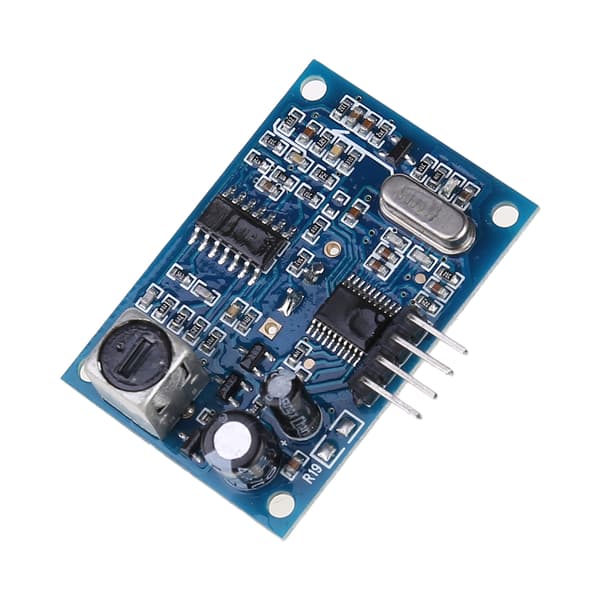

Modulen inkluderer transduser ultralydsensor og kontrollkrets, det er en piezoelektrisk sensor laget ved hjelp av elektrostriktive fenomener.\r
Dette produktet bruker industriell integrert ultralydprobe-design, en viss grad av vanntetthet (men kan ikke senkes i vann), stabil ytelse, for alle MCU-er på markedet.\r
Liten størrelse, enkel å bruke.\r
Bredt strømforsyningsområde, lavt strømforbruk.\r
Høy målenøyaktighet, høy oppløsning.\r
Deteksjon av blindområde er lite, lenger unna.\r
Utgangsdiversifisering, pulsutgang, seriell utgang.\r
\r
Produktparametere:\r
Driftsspenning: for DC 3.0~5.5V\r
Driftsstrøm: mindre enn 8mA\r
Probefrekvens: 40kHz\r
Lang rekkevidde opp til: 600cm\r
Nær rekkevidde: 20cm\r
Avstandsnøyaktighet: ±1cm\r
Målevinkel: 75 grader\r
Inngangstriggersignal:\r
1. TTL-puls over 10uS\r
2. Serielle overføringsinstruksjoner 0X55\r
Utgangsreverberasjonssignal: utgangspulsbreddenivåsignal, eller TTL\r

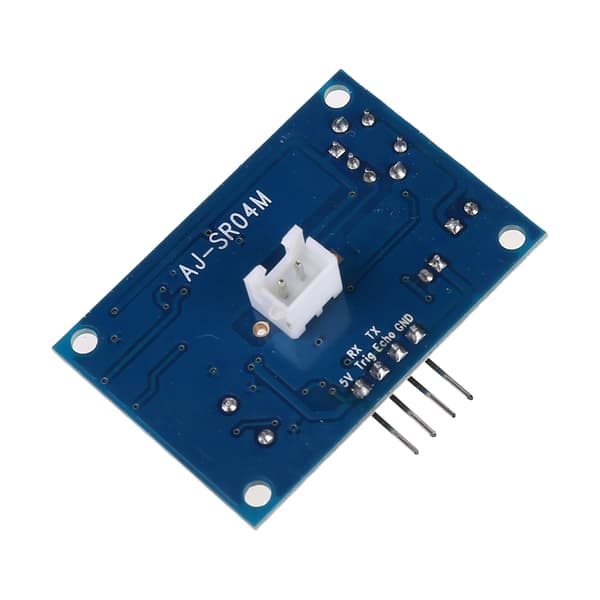

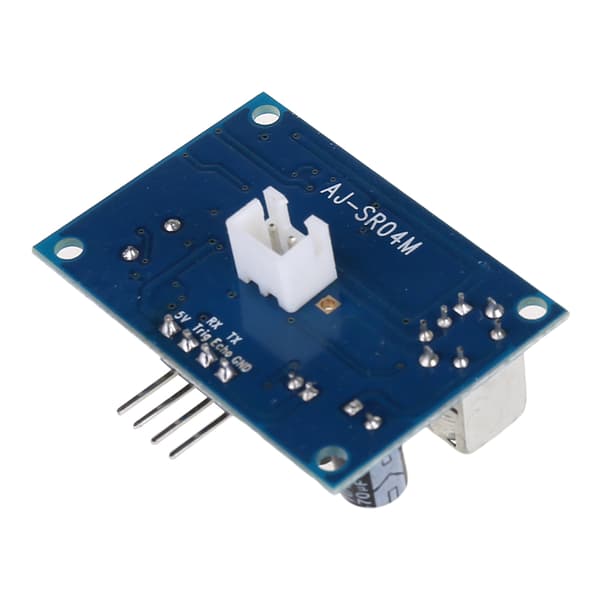

Kabling:\r
3-5.5V (strøm positiv)\r
Trig (kontroll) RX\r
for Echo (utgang) TX\r
GND (strøm negativ)\r
Arbeidstemperatur: -20~70℃\r

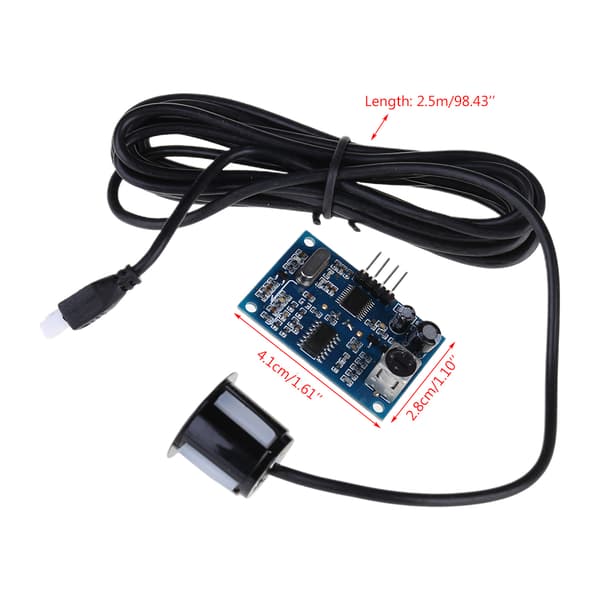

Størrelse: 4.1cm/1.61\"×2.8cm/1.10\"\r

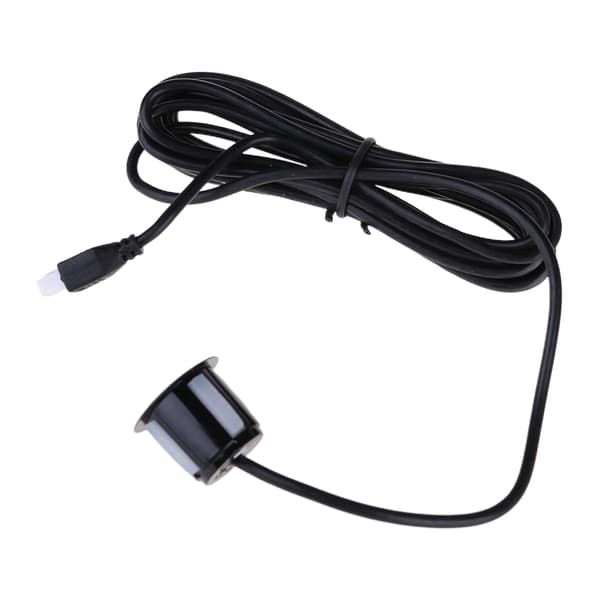

Kabellengde: ca. 2.5m/98.43\"\r
\r
Standard arbeidsmodus er modus 1.\r
Modus 1: R27 = åpen, det vil si ingen sveising. Mønsteret er beskrevet nedenfor\r
Grunnleggende arbeidsprinsipp:\r
Bruker IO-port TRIG-triggerområde, til et minimum av 10us høyt signal.\r
Modulen sender automatisk 8 40khz firkantbølger, oppdager automatisk om signalet kommer tilbake;\r
Det er et signal som kommer tilbake, via IO-porten for ECHO utgang et høyt nivå, det høye nivået av kontinuerlig tid er ultralyden\r
Fra tidspunktet for utsendelse til retur. Testavstand = (høy tid * lydhastighet (340M / s)) / 2;\r
Når modulen utløses, hvis ingen ekko mottas (årsaken er utenfor det målte området eller proben er ikke positivt på det målte objektet),\r
for ECHO-porten vil automatisk bli lav etter 60MS, noe som markerer slutten av målingen, uavhengig av strøm eller ikke.\r
LED-indikator, LED ikke-strømindikator, den vil motta triggersignalet etter modulen, da er modulen i arbeidstilstand.\r
Trenger bare å gi et pulssignal over 10uS, modulen vil sende ut innen 8 40kHz syklusnivåer og oppdage ekko. Ekko-signalet sendes ut når et ekko-signal oppdages. Etterklang\r
Pulsbredden på pulsen er proporsjonal med den målte avstanden. Dermed ved å sende et signal til det mottatte ekko-signalets tidsintervall\r
Kan beregne avstanden. Formel: uS / 58 = cm eller uS / 148 = tommer; eller: avstand = høy tid *Lyd (340M / S) / 2;\r
Anbefalt måleperiode er 60ms eller mer for å forhindre påvirkning av det overførte signalet på ekko-signalet.\r
\r
Modus 2: R27 = 47K er sveising av 47K motstand. Mønsteret er beskrevet nedenfor\r
Seriell utdataformat for TTL-nivået, det vil si: 100MS modul for syklusen av automatisk overføring\r
Verdien av avstanden, i mm. Seriell baudhastighet: 9600, n, 8,1.\r
Modulstrømgjenkjenning, direkte inn i arbeidsmodus, modulen utfører en avstandsmåling hver 100ms,\r
Og sender ut en ramme fra pin TX med fire 8-bits data. Rammeformatet er: 0XFF + H_DATA + L_DATA + SUM\r
\r
1.0XFF: for en ramme for å starte dataene, brukes til å bedømme;\r
2.H_DATA: de øvre 8 bitene av avstandsdataene;\r
3.L_DATA: de nedre 8 bitene av avstandsdataene;\r
4.SUM: data og, for effekten av dens 0XFF + H_DATA + L_DATA = SUM (kun lav 8)\r
\r
Merk: H_DATA og L_DATA syntetiserer 16-bits data, det vil si avstanden i millimeter.\r
\r
Beskrivelse: Modulen sender ut den nærmeste avstandsverdien i dødsone. Hvis modulen ikke måler data eller er utenfor rekkevidde, måles utgang 0.\r
LED-indikator, LED ikke-strømindikator, modulen koblet til arbeid etter lyset, da er modulen i arbeidstilstand.\r
\r
Modus 3: R27 = 120K er sveising 1
