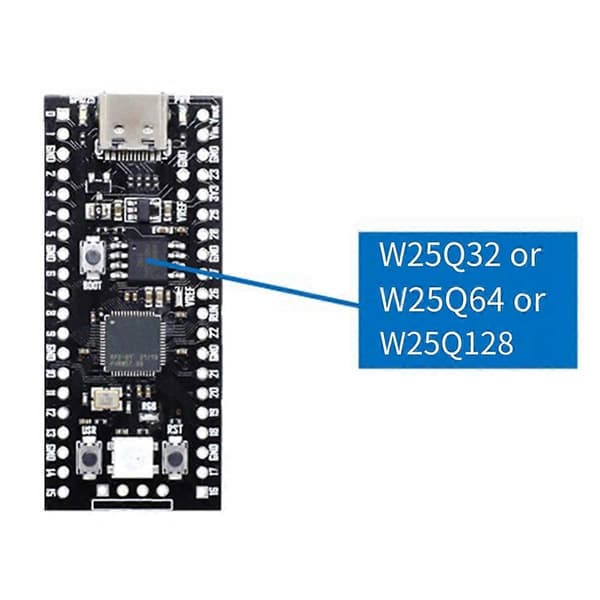

RP2040 mikroprosessoren (MCU) integrerer en dual-core ARM arkitektur Cotex-MO+ kjerne, integrerer direkte 264KB RAM internt, støtter opptil 16M QSPI ekstern utvidelse Flash, og svært fleksible I/O-innstillinger, inkludert I2C, SPI, PIO (Programmerbar I/O).

Dual-core ARM -M0+@ 133MHz, 264kB innebygd SRAM distribuert i 6 blokker, Maks ekstern QSPI Flash-utvidelse, direkte koblet til AHB-bussen, utstyrt Komplett interpolator og heltallsdeler, programmerbar LDO på brikken for å generere kjernespenning, 2 fase-låste PLL-er på brikken for USB og kjerneklokkegenerering, 30 GPIO-pinner, hvorav 4 kan brukes som analoge innganger.

Periferiutstyr: 2 serielle porter/2 SPI/2 I2C/16PWM-kanaler/USB 1.1-kontroller og PHY, støtter vertmodus og slavemodus/8 PIO-tilstandsmaskin. Angående YD-RP2040 kjernebrett, er YD-RP2040 et kjernebrett kretskort produsert av VCC-GND Studio ved hjelp av RP2040 mikroprosessoren (MCU) utstedt av britiske for Company. Det er praktisk for brukere å utvide periferiutstyr og designe og bygge kretser.

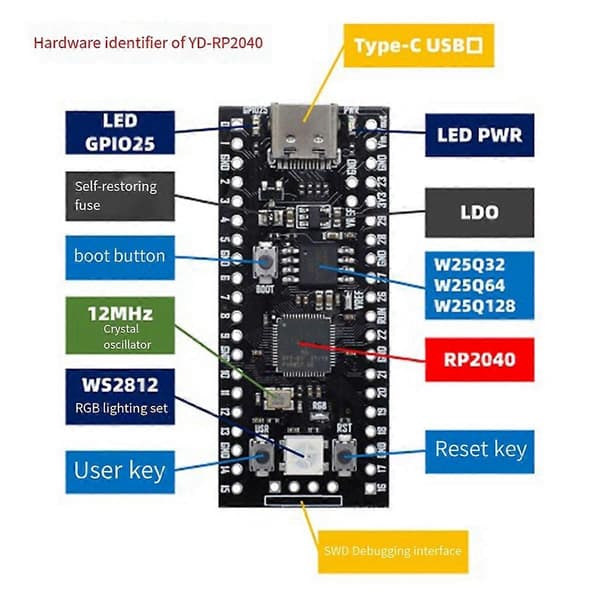

Lysdiodebeskrivelse: Strømindikatorlys, rødt lys, brukt til å indikere strøm på status, LED, GPIO25, blått lys, brukt for brukerprogrammeringskontroll, RGB LED WS2812B, GPIO23, brukt for brukerprogrammeringskontroll

Nøkkelbeskrivelse: KEY, GPIO24, brukt for brukerprogrammeringsinngangskontroll BOOT KEY, brukt for oppstartsnedlasting KEY: brukt til å tilbakestille systemet, eller gå inn i oppstartsnedlastingsmodus med BOOT KEY



Beskrivelse:

Om fordelene ved å bruke RP2040-brikke

for , med sin ekstremt kostnadseffektive for datamaskinbrett, har blitt en av de ledende datamaskin dataprodusentene. Kostnadseffektivitet har alltid vært etiketten til . Det kan ganske enkelt betraktes som en ukjent kontroller. Ytelsesindeksen er høy nok og nødvendig periferiutstyr er også tilgjengelig. I , kan måldesignen til slutt oppnås.

Funksjon:

PWR-strømindikatorlyset er lagt til for å forbedre samspillet mellom menneske og datamaskin når USB-strøm er koblet til.

Å endre mikro-USB-grensesnittet til for Pi Pico til Type-C USB-grensesnittet til YD-RP2040 kjernebrett gjør det lettere for brukere å finne relevante USB-kabler.

Legg til en tilbakestillingsknapp for å gjøre det lettere for brukere å utføre tilbakestillingsoperasjoner og oppdatere fastvare i påslått tilstand.

Legg til USRkey-brukerknapp for å lette brukerverifisering og bruke enkle inngangsfunksjoner.

Type: 16MB Ingen RGB-lys

Materiale: PCB

farge: Som vist



Pakkeinnhold:

1 x Kjerne Hovedkort Modul

3 x Pinnelist



Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
