1、Konverterer 0-500Hz frekvenspulssignal til et analogt spenningssignal på 0-5V.
2、Kan brukes til å konvertere grensesnitt mellom PLC og frekvens, eller bevegelseskontrollkort og konvertergrensesnitt som matcher kontrollsituasjoner.
3、Inngangspulsnivå er 5V 12V 24V kan mates direkte inn, ingen seriemotstand. Inngangssignalets frekvens bør imidlertid opprettholdes i mer enn 0,5 sekunder.
4、Utgangsstrømmen er 5MA.
5、Frekvens- og spenningskonverteringsmodul, responstiden er omtrent 0,3-0,5 sekunder.
\r
Funksjoner:\r
\r
\r
1. Konverterer 0-500Hz frekvenspulssignal til et analogt spenningssignal på 0-5V.\r
\r
\r
2. Kan brukes til å konvertere grensesnitt mellom PLC og frekvens, eller bevegelseskontrollkort og konvertergrensesnitt som matcher kontrollsituasjoner.\r
\r
\r
3. Inngangspulsnivå er 5V 12V 24V kan mates direkte inn, ingen seriemotstand. Inngangssignalets frekvens bør imidlertid opprettholdes i mer enn 0,5 sekunder.\r
\r
\r
4. Utgangsstrømmen er 5MA.\r
\r
\r
5. Frekvens- og spenningskonverteringsmodul, responstiden er omtrent 0,3-0,5 sekunder.\r
\r
\r
\r
\r
\r
Spesifikasjon:\r
\r
\r
\r
\r

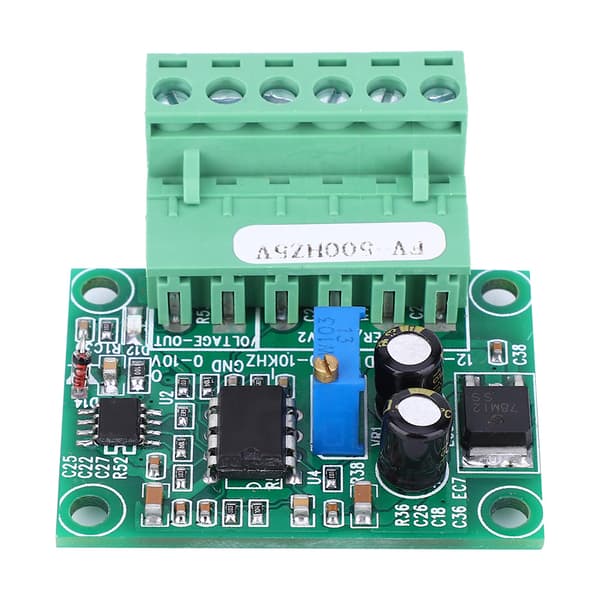

Elementtype: Frekvens til spenningskonverteringsmodul\r
\r
\r
Modell: FV-500Hz5V\r
\r
\r
Funksjon: Inngang 0-500Hz frekvens konverteres til 0-5V\r
\r
\r
Utgangsstrøm: 5MA\r
\r
\r
Responstid: 0,3-0,5 sekunder\r
\r
\r
Størrelse: Ca. 4,5 x 4,7 x 1,7 cm / 1,8 x 1,9 x 0,7 tommer\r
\r
\r
\r
\r
\r
Pakkeliste:\r
\r
\r
1 x Frekvens til spenningskonverteringsmodul\r
\r
\r
\r
\r
\r
Forholdsregler for bruk:\r
\r
\r
1. Multiturn-potensiometeret på kortet brukes til å kalibrere det tilsvarende forholdet mellom frekvens og spenning.\r
\r
\r
2. Inngangsspenningsområdet er 12-30VDC. Det anbefales at forsyningsspenningen er 15-24VDC. Når 12V-nivået brukes, kan ikke strømforsyningen drives av 12VDC. Minst 15VDC strømforsyning er nødvendig. Hvis du trenger å bruke 12V strømforsyning, kan du også bestille 12VDC. Drevet konverter. På 24 nivåer må strømforsyningen drives av 24VDC\r
\r
\r
3. Signalinngangen er isolert av membran. Garantert anti-interferensevne.\r
\r
\r
4. For bruk med PLC, støtte NPN-type. Må ha en jordingsledning.\r
\r
\r
5. Hvis du trenger å bruke en koder, bør koderen roteres med konstant hastighet i mer enn 0,5 sekunder.\r
\r
\r
6. Frekvens- og spenningskonverteringsmodul, responstiden er omtrent 0,3-0,5 sekunder.\r
\r
\r
7. Hvis signalinngangen er turbinfløde osv., må en 817-membran og en motstand legges til for å matche flowmåleren til normal funksjon på grunn av signalmatching.\r
\r
\r
8. Når du bruker korrespondansen, hvis det er et avvik, kan du justere det blå potensiometeret på kortet for å justere. På tidspunktet for forsendelsen har vi justert F/V-potensiometeret til en viss korrespondanse. Det anbefales generelt ikke å justere det selv.\r
\r
\r
\r
\r
\r
Identifikasjon og kabling:\r
\r
\r
1. 12-30V--Strøminngang positiv\r
\r
\r
2. GND--Strøminngang negativ (felles jordingsledning)\r
\r
\r
3. GND--Pulserfrekvensinngang negativ (felles jordingsledning)\r
\r
\r
4. 0-10KHZ--Pulserfrekvensinngang positiv\r
\r
\r
5. GND--Pulserfrekvensinngang negativ (felles jordingsledning)\r
\r
\r
6. 0-10V-- Analog 0-10V nivåutgang\r
\r
\r
\r
\r
\r
Korrespondanse Lineært forhold:\r
\r
\r
50Hz konverteres til 0,5V\r
\r
\r
250Hz konverteres til 2,5V\r
\r
\r
500Hz konverteres til 5V\r
