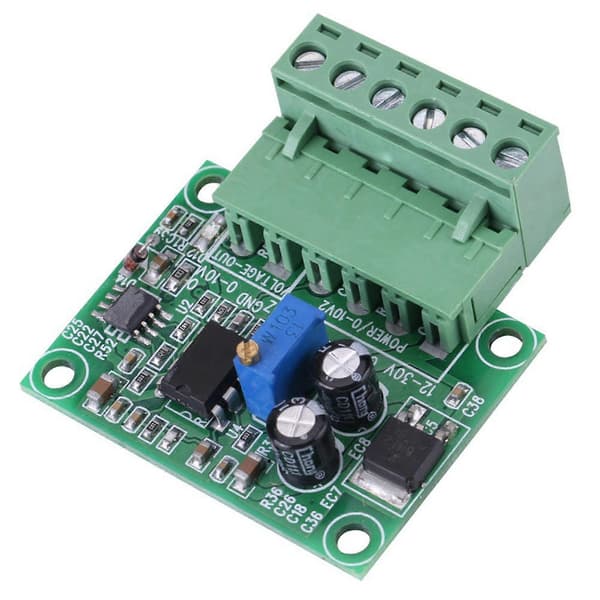

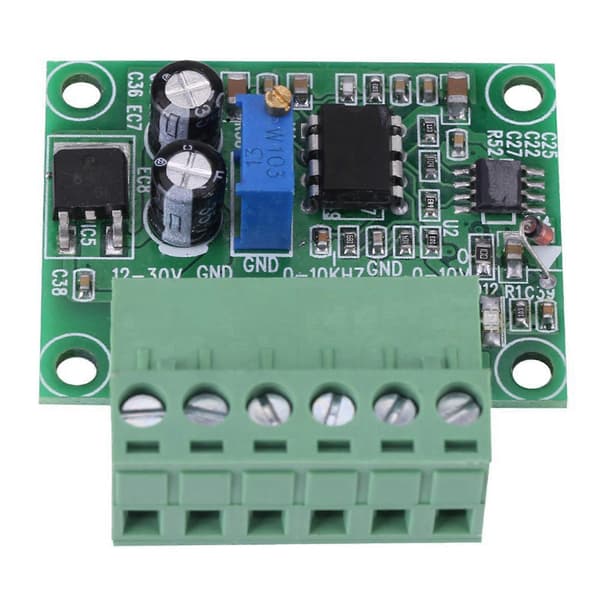

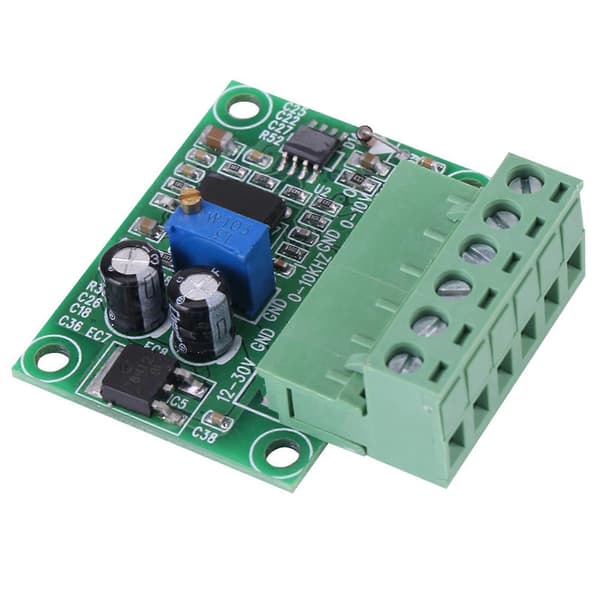

Beskrivelse: Frekvensen av pulssignalet 0HZ til 10KHZ konverteres til et analogt spenningssignal på 0-10V. Kan brukes for veksling mellom PLS og frekvensomformer, eller grensesnittmatching som matching av bevegelseskontrollkort og omformerstyring. Funksjoner: Inngangspulsnivået er 5V 12V 24V, som kan legges inn direkte uten seriemotstand. Frekvensen av inngangssignalet må være mer enn 0,5 sekunder. Frekvensen av pulssignalet 0HZ til 10KHZ konverteres til et analogt spenningssignal på 0-10V. Egnet for veksling mellom PLS og frekvensomformer. Denne modulen er enkel å koble til og praktisk å bruke. Signalinnganger med optisk koblingsisolasjon, som kan sikre evnen til anti-interferens. Spesifikasjon: Utgangsstrøm: 5MA Spenning: 0-10V Inngangspulsnivå: 5V 12V 24V Frekvens: 0 til 10KHZ Størrelse: Ca. 4,5 x 4,5 cm / 1,77 x 1,77 tommer Vekt: 18g Antall: 1 stk Bruk: Multi-turn potensiometerkort brukes til å kalibrere korrespondansen mellom frekvens og spenning. Inngangsspenningsområde på 12-30V DC. (Spenningen på 15-24V anbefales) Når effektnivået er 12V, må strømforsyningsspenningen IKKE være 12V. Det er bedre å bruke mer enn 15V. Når effektnivået er 24V, kan strømforsyningsspenningen være 24V. Signalinnganger med optisk koblingsisolasjon. For å sikre evnen til anti-interferens. For bruk med PLS som støtter NPN-type. Må ha en jordledning. For bruk med koder, er konstant hastighet på koderen nødvendig, som kontinuerlig roterer i mer enn 0,5 sekunder. Frekvens/spenningsomformer modul, responstiden er ca. 0,3-0,5 sekunder. Hvis signalinngangen er turbinstrøm og så videre, var en 817 optisk kobler og en motstand nødvendig for å matche strømmåleren normalt på grunn av signalmatching. Tilsvarende forhold: Når F/V med motstanden overføres til en mellomverdi, F/v tilsvarende følgende forhold, 100HZ=0,1V, er nøyaktigheten 1%. Den kan ikke nå 2 sifre etter desimaltegnet hvis den relativt høye presisjonen i anledningen ikke er nok. 0,1V = 100HZ 500HZ = 0,5V 1KHZ = 1V 2KHZ = 2V 3KHZ = 3V 4KHZ = 4V 5KHZ = 5V 6KHZ = 6V 7KHZ = 7V 8KHZ = 8V 9KHZ = 9V 10KHZ = 10V Hver 0,1V DC av korrespondanse mellom frekvensen 100HZ. Når korrespondansen er tillatt, kan den korrigeres for å justere til kortpotensiometeret. Pakkeliste: 1 x Frekvens til spenningsomformer
