Beskrivelse

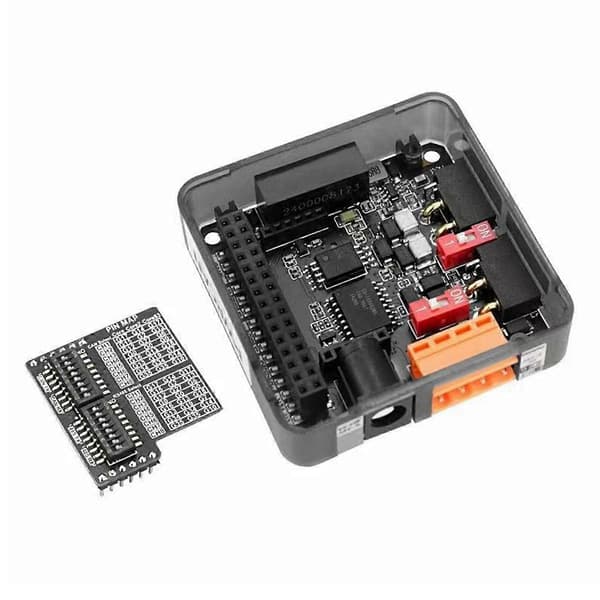

1.Modul13.2 PwrCAN er en allsidig modul designet for PwrCAN-buss, som integrerer isolert CAN-kommunikasjon og en DC 9 - 24V strømforsyningsbuss

2.Modulen inkluderer også Pwr485 (isolert) bussfunksjonalitet og gir isolert 5V strømforsyning til M5-verten

3.CAN-kommunikasjonsdelen bruker den CA-IS3050G isolerte transreceiveren, og RS485-delen bruker den CA-IS3082W isolerte transreceiveren

4.GPIO-ene assosiert med CAN- og RS485-kommunikasjon kan velges via DIP-brytere, og 120-ohms termineringsmotstander kan kobles parallelt ved CAN- og RS485-kontaktene via DIP-brytere

5.Modulens strømbuss støtter et bredt inngangsspenningsområde på DC 9 - 24V, med DC-kontakten direkte koblet til HT3.96- og XT30-strømdelene



Modulen gir strøm til M5-verten gjennom den innebygde isolerte strømmodulen F0505S-2WR3

Denne modulen er egnet for applikasjoner som robotkontroll, protokollkonvertering, industriell automasjon, kjøretøykommunikasjonssystemer, intelligent transport og bygningsautomasjon

Isolert CAN-buss (tokanals)

Isolert RS485-buss

Signal isolering

Isolert strømforsyning

Flere strømgrensesnitt

Bredt inngangsspenningsområde (9-24V)

CAN/RS485 kommunikasjonspinne omkoblings DIP-bryter

Applikasjoner:

Robotkontroll

Protokollkonvertering

Industriell automasjon

Kjøretøykommunikasjonssystemer

Intelligent transport

Bygningsautomasjon

På grunn av forskjellige partier kan det være forskjeller i produktets utseende, farge og trykte tekst, noe som ikke påvirker bruken.

Farge: svart

Materiale: plast



Pakkeinnhold:

1 x Multifunksjonell kommunikasjonsmodul



Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt annerledes enn den virkelige. Den tillatte målefeilen er +/- 1-3 cm.
