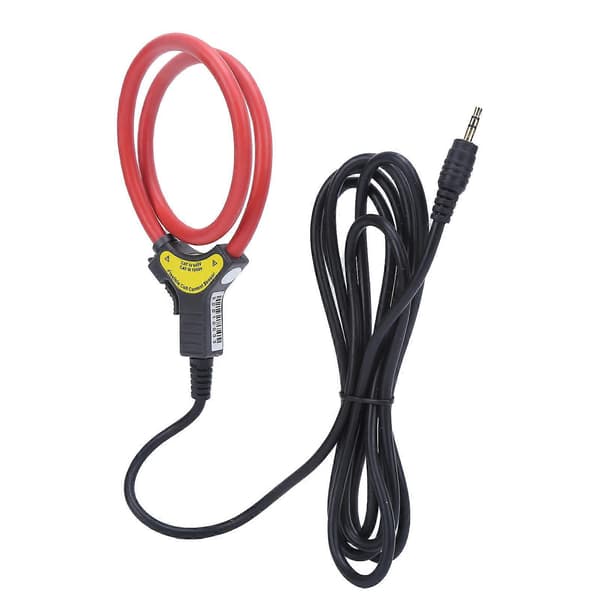

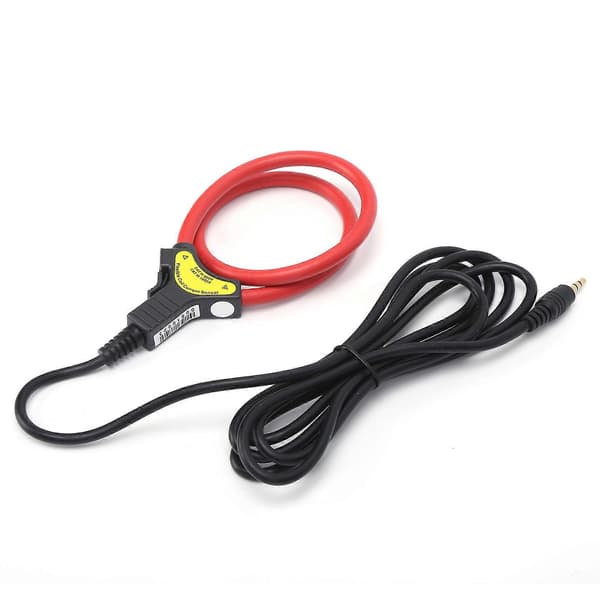

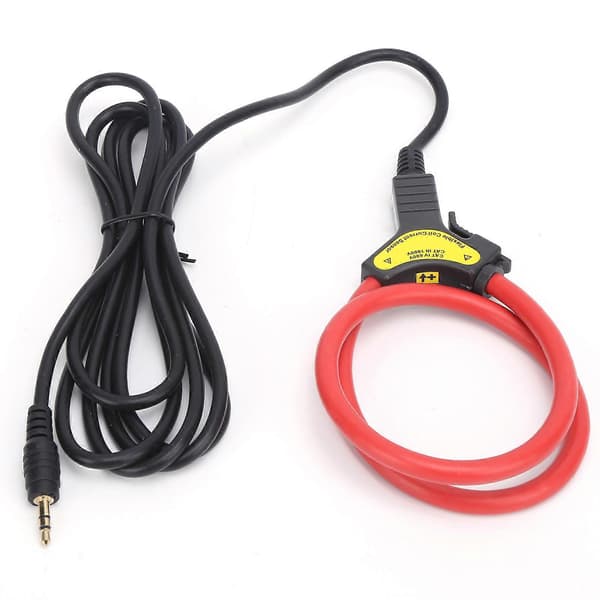

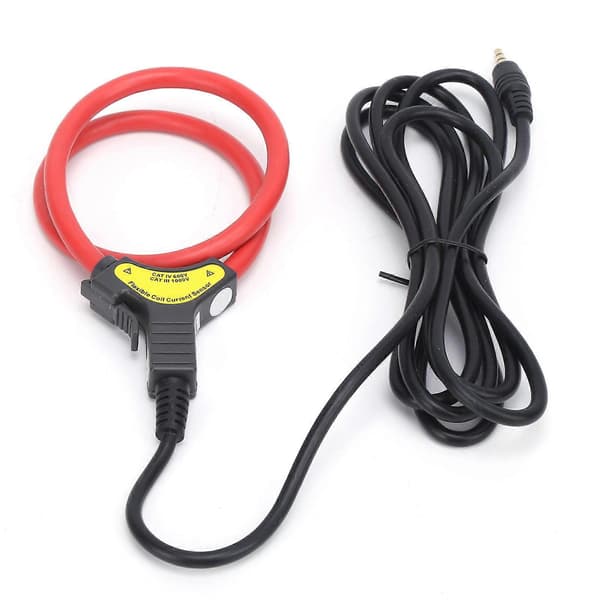

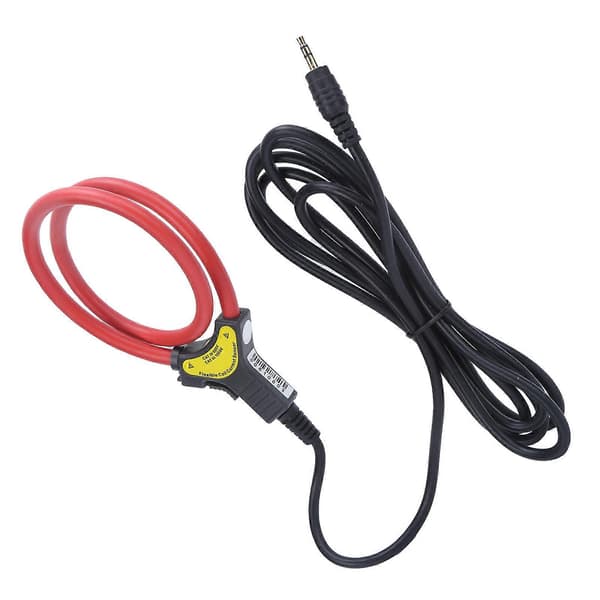

Varetype: Fleksibel Spole Strømsensor

Modell: ETCR150FA

Materiale: ABS

Bruksområde: Elektronikkindustri, kraftkommunikasjon, utstyrsproduksjon, vedlikehold av kraftnett

FunksjonAC lekkasjestrøm, stor strøm, høyere harmonisk strøm, kompleks bølgeformstrøm, forbigående innkoblingsstrøm, fase, elektrisk energi, effekt

Effektfaktor og annen deteksjon

DeteksjonsmetodeFleksibel spole CT: Utgangssignalet er differensieringen av strøm til tid. Ved å integrere utgangsspenningssignalet kan det gjenopprettes fullstendig

Inngangsstrøm

Spole Diameter Ca. 7.5mm / 0.3in

Område0A~10000A~høyere

Oppløsning10mA

Nøyaktighetsklasse1.0%FS (50Hz/60Hz; 232, under 70%RH, ledningen er i midten av spolen)

Fasefeil0.1(50Hz/60Hz; 232)

Utgangsgrensesnitt Ca. 3.5mm / 0.1in lydfrekvensplugg/BNC plugg/kran (valgfritt)

kabellengde: Ca. 2m / 6.6ft

Elektrisk feltinterferensIngen hysterese effekt, ingen interferens fra eksternt elektrisk felt

LedningsposisjonDen testede ledningen er i midten av spolen, og posisjonsfeilen påvirker 0.3%FS

Strømfrekvens45Hz~70Hz (frekvens av målt strøm)

Responsfrekvens 0.1Hz~1MHz

LinjespenningLinjetest under AC 1000V

Arbeidstemperatur og fuktighet-20~50; under 80%rh

Lagringstemperatur og fuktighet-10~60; under 70%rh

Dielektrisk styrkeAC 2000V/rms (begge ender av spolen ulåst og utvidet)

Egnet for sikkerhetsstandardCAT IV 600V, CAT 1000V

1Består av en spole og et håndtak, spoledelen har ingen eksponerte metallledere, kontaktløs måling, trygg og pålitelig.

2Liten størrelse, lett vekt, utsøkt utseende, myk og fleksibel, egnet for trange miljøer og steder med tette kabler.

3Dette produktet med bredt måleområde, høy nøyaktighet, sterk pålitelighet, responsfrekvensbåndbredde 0.1Hz1MHz.

4Den toroidale spolen jevnt viklet på ikke-ferromagnetiske materialer har ingen hysterese effekt, nesten null fasefeil, ingen magnetisk metning og ekstremt høy linearitet.

5Hovedsakelig brukt for deteksjon av AC lekkasjestrøm, stor strøm, høyere harmonisk strøm (opptil 400 ganger), kompleks bølgeformstrøm, forbigående impulsstrøm, fase, elektrisk energi, effektfaktor, etc.1 x Spole Strømsensor
