EWRF E7082TM mottaker sendermodul 5V BEC lyd video 5.8G 48CH 25mW/100mW/200mW
\r
\rFunksjoner:
\rn Justerbare 4 moduser: 25mW/100mW/200mW/AV
\rn 700VTL kamera, 120 graders synsfelt
\rn Betaflight/Cleanflight OSD-innstilling av strøm, bånd, kanaler og PitMode
\rn Ren oppstart og kanalbytte uten forstyrrelser for andre
\rn PWM kanalendringer og PitMode-innstilling
\rn Støtter ekstern OSD og NTSC/PAL-bryter
\rn Miniatyr og lett design
\rSpesifikasjoner
\rModell: EWRF 7082VTA1S
\rFrekvens: 5.8G 48CH
\rSendestyrke: 25mW/100mW/200mW/AV (Pitmode)
\rStrømforsyning: DC 6-25V (1S)
\rStrømforbruk: 95mA (25mW)/130mA (100mW)/175mA (200mW)
\rOppløsning: PAL 720x540/NTSC 640x480
\rSynsvinkel: H 120 grader, V 110 grader

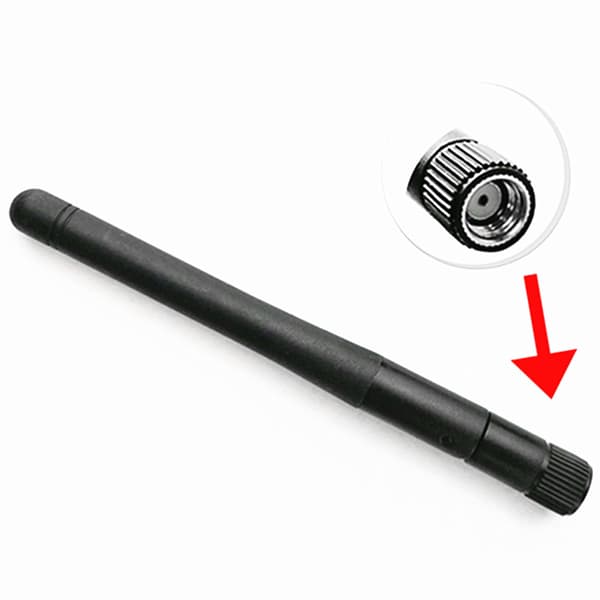

\rAntenne: Eksklusiv Dipole Whip
\rVekt: 4 g
\rDimensjon: 28*18.3*5.5 mm
\r
\rBrukerhåndbok:
\r1. Innstilling
\rEtter oppstart viser det digitale displayet følgende tre parametere etter tur: kanal, bånd og strøm. Trykk og hold knappen til den røde prikken vises nederst til høyre på det digitale displayet, som kan brukes til å angi parameterinnstillingene.
\rNår det digitale displayet viser arabiske tall for kanalen (1-8), kan du trykke på knappen for å velge kanaler.
\rTrykk og hold knappen igjen, det digitale displayet vil vise alfabetet for bånd (A-b-c-d-E-F), trykk på knappen for å velge bånd.
\rTrykk og hold knappen igjen, det digitale displayet vil vise indikasjonen for strøm (H:200mW, U:100mW, L:25mW, AV), trykk på knappen for å velge strøm.
\rTil slutt, trykk og hold knappen, den røde prikken nederst til høyre på det digitale displayet vil forsvinne. VTX er tilbake til normal arbeidstilstand, og kanal, bånd, strøm vil vises etter tur på det digitale displayet.
\r2. PWM/OSD-innstilling
\rNår PWM-porten er koblet til en RC-mottaker, kan den brukes til å endre AV-kanaler 1-8 og til å slå av sendingen med en RC (PITMODE i effekt). Sørg for at det er et PWM-signal fra mottakeren innen 3 sekunder etter oppstart, ellers går senderen tilbake til knappetrykkinnstillingsmodus. Når du er i innstillingsmodus for PWM, vil den røde prikken på det digitale displayet lyse.
\rFor Betaflight/Cleanflight OSD-innstilling av strøm, bånd, kanaler og Pitmode, se EWRF 5.8G AV TX OSD-innstilling for detaljer.
\rFrekvens (Mhz)
\r
\rMerk:
\r1. Sørg for at det er nok plass til luftstrøm når du installerer modulen på dronen i tilfelle overopphetingsbeskyttelsen begynner å redusere strømmen, selv til å slå seg av i verste fall.
\r2. Installer antennen før du slår på for lengre levetid.
\r3. Maksimal strøm for utgang DC 5V er 300mA.
