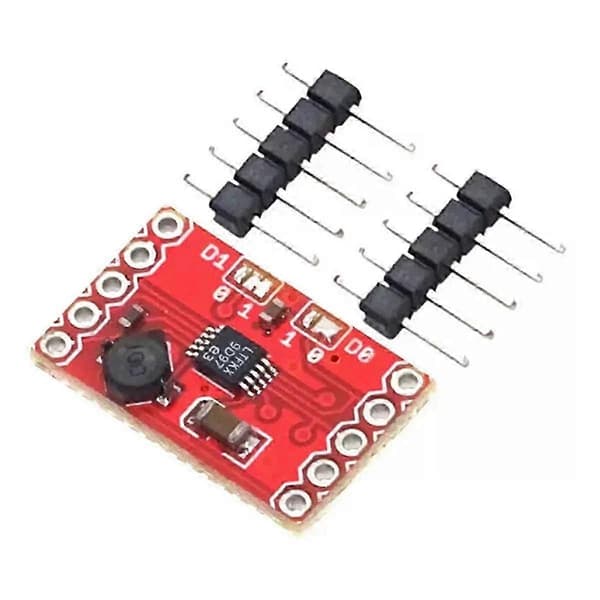

Denne lille modulen bruker LTC3588 piezoelektrisk energi. Denne lille modulen samler ikke bare piezoelektrisk energi, men også solenergi.
Det er en bro som kan gjøre inngangen om til piezoelektriske elementer (PZ1 og PZ2), og kan gjøre den direkte inngangen (Vin) om til en DC-kilde. Begge broene trekker strøm innenfor 20 volt. I tillegg kan dette kortet brukes alene som en buck-regulator.
Den har en ultralav hvilestrøms underspenningslåsemodus, som har et stort lekkasjevindu som kan samle opp ladningen til inngangskondensatoren, og buck-regulatoren kan tømme den akkumulerte kraften.
Generelt sett, når LTC3588 går inn i hvilemodus, er inngangs- og utgangshvilestrømmene svært små. Buck-regulatoren aktiveres automatisk til normal drift.
Grensesnittet kan selektivt kobles til fire utgangsspenninger (1,8V, 2,5V, 3,3V og 3,6V), og utgangsstrømmen er en konstant strøm på 100mA. Utgangskondensatoren kan imidlertid plutselig utlade høyere strøm. Derfor setter vi opp en 20-volts inngangsbeskyttelsesshunt, som lar de eksisterende inngangskondensatorene lagre mer ladning.

Type: Energiinnsamlingsmodul
1. 950nA hvilestrøm (utgangsstrøm - vanligvis uten belastning)
2. 450nA hvilestrøm (underspenningslåsemodus)
3. 2,7V-20V inngangsdriftsområde
4. Integrert lavtaps fullbølgebro, utgangsstrøm opp til 100mA
5. Utgangsspenningen er valgbar, 1,8V, 2,5V, 3,3V og 3,6V
6. Høyeffektiv integrert hysterese Buck DC/DC
7. Inngangsbeskyttelse - Opptil 25mA revers bias-strøm, inngangsspenning er 20V
8. Bredt underspenningslåseområde
Merk: Ulike partier kan ha forskjeller i produktutseende, farge og trykte tegn, noe som ikke vil påvirke bruken
Farge: Som vist
Materiale: PCB

Pakkeinnhold:
1 * Energiinnsamlingsmodul
2 * Pin Header

Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet i bildet er litt forskjellig fra den virkelige. Målefeilen er +/- 1-3 cm.
