1、Høykvalitets inkrementell roterende koder med en diameter på 38 mm.
2、Interne ASIC-enheter, høy pålitelighet, lang levetid, sterk anti-interferensytelse.
3、Spindel i rustfritt stål med høyere stabilitet og beskyttelsesevne, metallskall er mer solid og støtbestandig.
4、Liten størrelse, lett vekt, kompakt struktur, enkel installasjon.
5、Med kortslutningsbeskyttelse for last, beskyttelse mot omvendt kabling av strømforsyning.
Funksjoner:\r
\r
\r

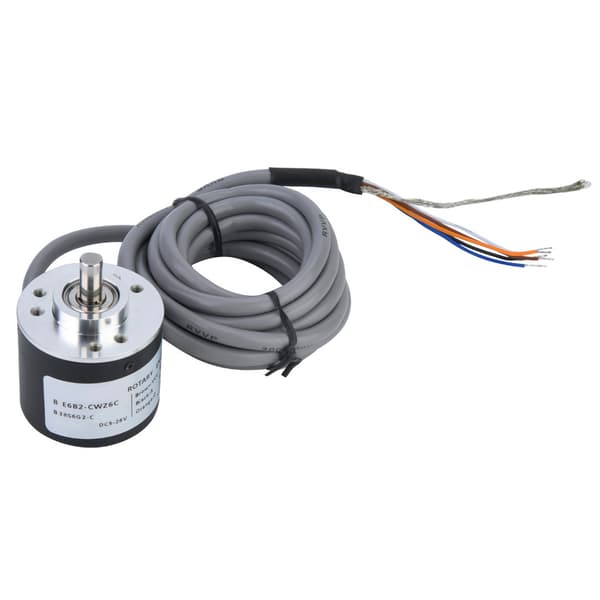

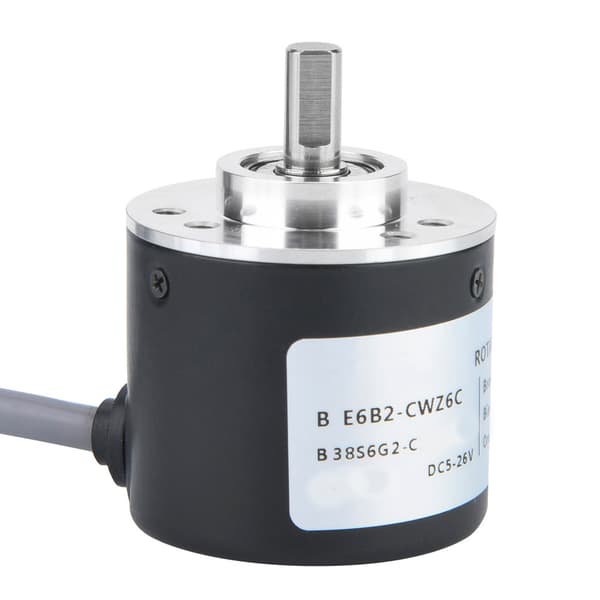

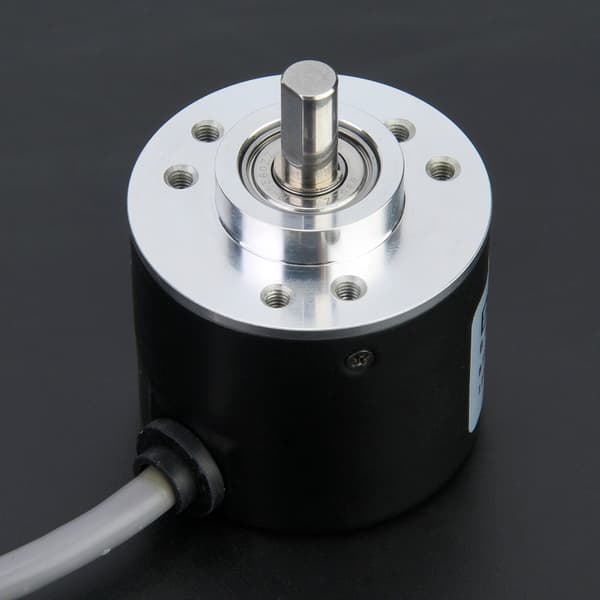

Høykvalitets inkrementell roterende koder med en diameter på 38 mm.\r
\r
\r

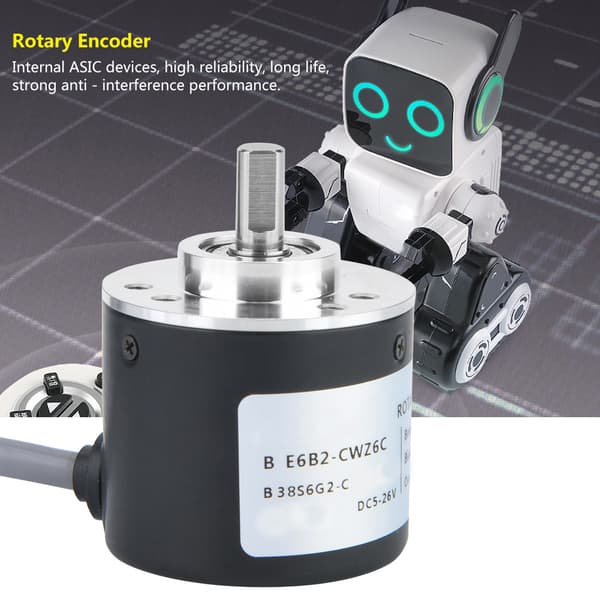

Interne ASIC-enheter, høy pålitelighet, lang levetid, sterk anti-interferensytelse.\r
\r
\r

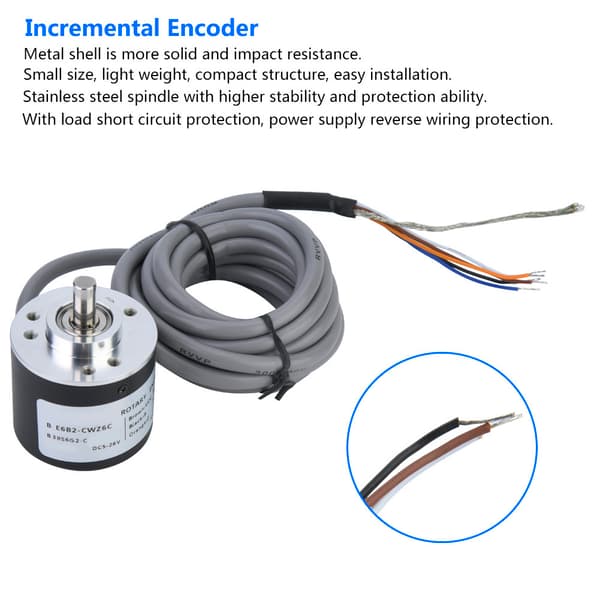

Spindel i rustfritt stål med høyere stabilitet og beskyttelsesevne, metallskall er mer solid og støtbestandig.\r
\r
\r
Liten størrelse, lett vekt, kompakt struktur, enkel installasjon.\r
\r
\r
Den bruker tilsvarende strømforsyningsspenning DC5 ~ 26V (åpen kollektorutgangstype).\r
\r
\r
Den kan realisere aksial belastning, radiell akselbelastning 30N, skyveakselbelastning 20N.\r
\r
\r
Med kortslutningsbeskyttelse for last, beskyttelse mot omvendt kabling av strømforsyning.\r
\r
\r
\r
Spesifikasjon:\r
Elementnavn: Inkrementell roterende koder\r
Modell: E6B2-CWZ6C\r
Materiale: blylegering (skall), aluminium (kropp)\r
Inngangsspenning: DC5 ~ 26V (åpen kollektorutgangstype)\r
Utgangsmodus: spenningsutgang, kollektorutgang, komplementær utgang, push-pull utgang, langlinjedriftutgang, differensialutgang, gaffelutgang\r
Utgangsfase: A, B, Z fase\r
Ytre diameter: 38 mm\r
Skyveakseldiameter: 6mm\r

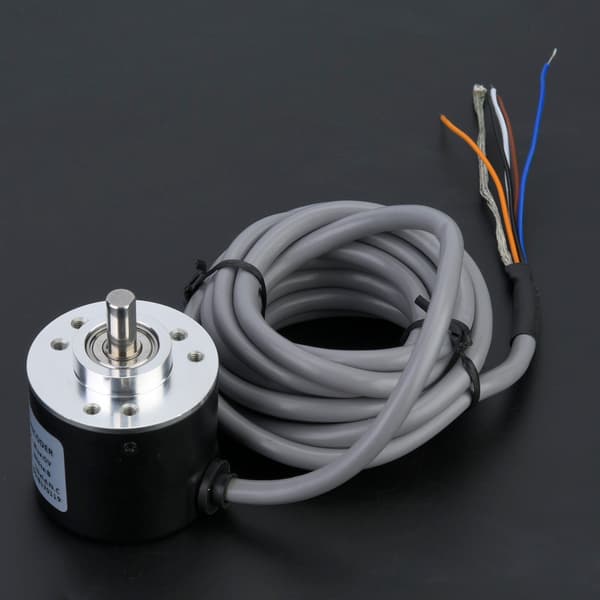

Standard lengde på ledningskabel: 2m\r
Oppløsning (puls/rotasjon): 100, 200, 300, 360, 400, 500, 600, 1000, 1024, 1200, 2000, 2500, 3600, 5000 (valgfritt)\r

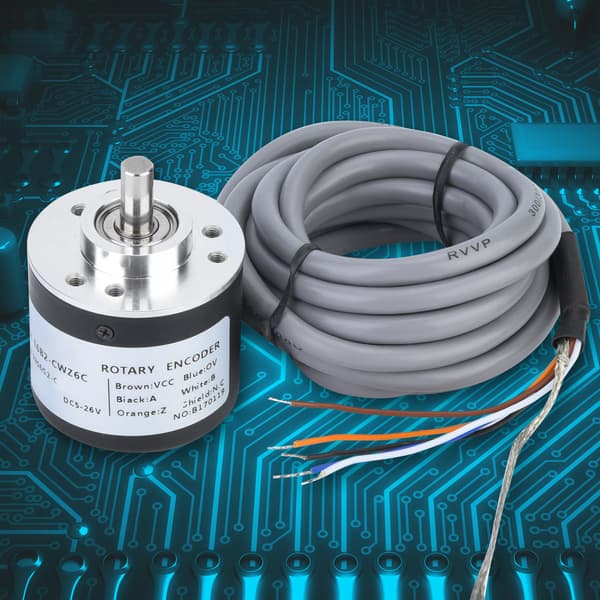

Koblingsmetode:\r
Brun linje: DC5-26V (positiv pol)\r
Blå linje: 0V (negativ pol)\r
Svart linje: A (fase)\r
Hvit linje: B (fase)\r
Oransje linje: Z (fase)\r
Skjermingsnettverkskabel: N.C (jord)\r
Faseforskjell mellom utganger: 90°±45° mellom A og B (1/4 T ± 1/8 T)\r
Utgangskonfigurasjon: NPN åpen kollektorutgang\r
Utgangskapasitet: påført spenning: 30 VDC maks.; synkronstrøm: 35 mA maks.; restspenning: 0,4 V maks. (ved synkronstrøm på 35 mA)\r
Maksimal responsfrekvens(*3): 100kHz\r
Stige- og falltider for utgang: 1 μs maks. (Kontrollutgangsspenning: 5 V, Lastmotstand: 1 kΩ, Kabellengde: 2 m maks.)\r
Startmoment: 0,9 mN.m maks.\r
Treghetsmoment: 1x10-6 kg.m² maks.; (3x10-7 kg.m² maks. ved 600 P/R maks.)\r
Radiell akselbelastning: 30N\r
Skyveakselbelastning: 20N\r
Maksimal tillatt rotasjonshastighet: 6 000 o/min\r
Beskyttelseskretser: kortslutningsbeskyttelse for last, beskyttelse mot omvendt kabling av strømforsyning\r
Omgivelsestemperaturområde: drift: -10 til 70℃; lagring: -25 til 85℃ (uten ising)\r
Drifts-/lagringsfuktighetsområde: 35% til 85% (uten kondens)\r
Isolasjonsmotstand: 20 MΩ min. (ved 500 VDC) mellom strømførende deler og kabinett\r
Dielektrisk styrke: 500 VAC, 50/60 Hz i 1 min mellom strømførende deler og kabinett\r
Vibrasjonsmotstand (ødeleggelse): 10 til 500 Hz, 2mm eller 150 m/s² dobbel amplitude i 11 min 3 ganger hver i X, Y og Z retninger\r
Støtmotstand (ødeleggelse): 1 000m/s² 3 ganger hver i X, Y og Z retninger\r
\r
Pakkliste:\r
1* Koder\r
3* Skrue\r
1* Instruksjoner
