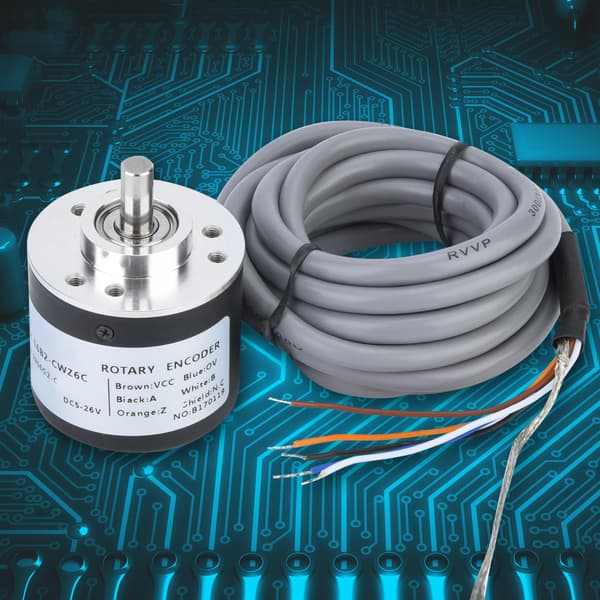

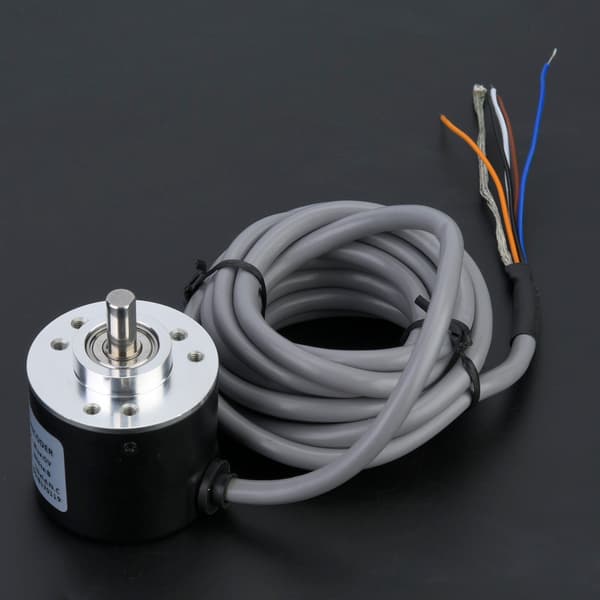

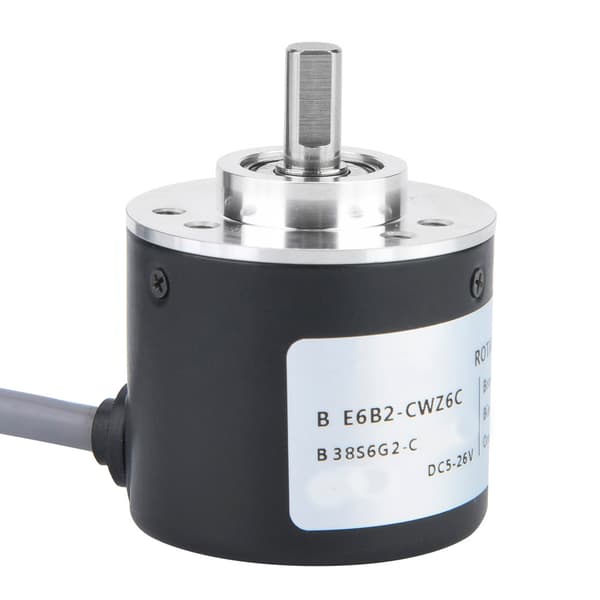

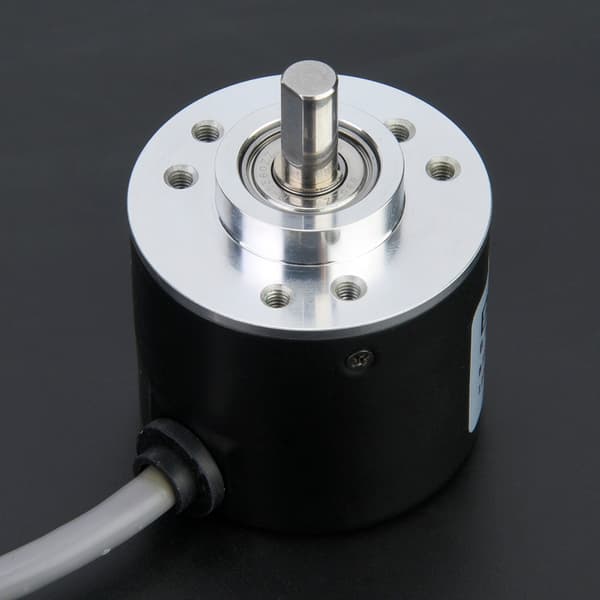

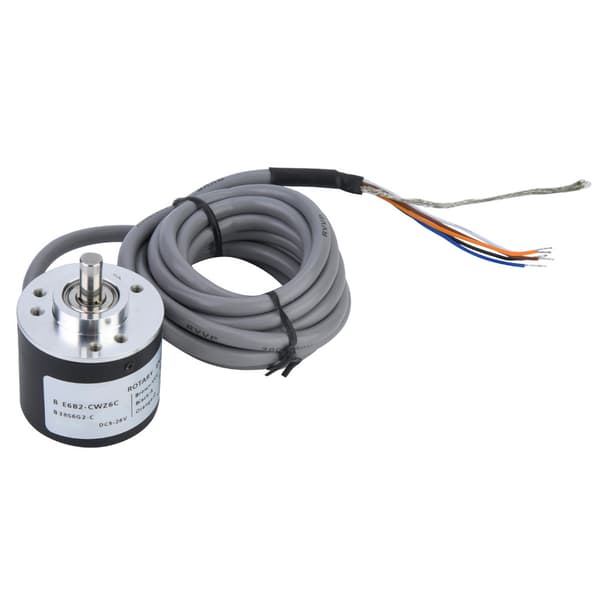

1、Høykvalitets inkrementell roterende koder med en diameter på 38 mm.
2、Interne ASIC-enheter, høy pålitelighet, lang levetid, sterk anti-interferensytelse.
3、Spindel i rustfritt stål med høyere stabilitet og beskyttelsesevne, metallskall er mer solid og slagfast.
4、Liten størrelse, lav vekt, kompakt struktur, enkel installasjon.
5、Med kortslutningsbeskyttelse for last, beskyttelse mot omvendt kabling av strømforsyningen.
Funksjoner: r
r
r
Høykvalitets inkrementell roterende koder med en diameter på 38 mm. r
r
r
Interne ASIC-enheter, høy pålitelighet, lang levetid, sterk anti-interferensytelse. r
r
r
Spindel i rustfritt stål med høyere stabilitet og beskyttelsesevne, metallskall er mer solid og slagfast. r
r
r
Liten størrelse, lav vekt, kompakt struktur, enkel installasjon. r
r
r
Den bruker tilsvarende strømforsyningsspenning DC5 ~ 26V (åpen kollektorutgangstype). r
r
r
Den kan realisere aksial belastning, radiell akselbelastning 30N, trykkakselbelastning 20N. r
r
r
Med kortslutningsbeskyttelse for last, beskyttelse mot omvendt kabling av strømforsyningen. r
r
r
r
Spesifikasjon: r
Varenavn: Inkrementell roterende koder r
Modell: E6B2-CWZ6C r
Materiale: blylegering (skall), aluminium (kropp) r
Inngangsspenning: DC5 ~ 26V (åpen kollektorutgangstype) r
Utgangsmodus: spenningsutgang, kollektorutgang, komplementær utgang, push-pull-utgang, langlinjedrevet utgang, differensiell utgang, gaffelutgang r
Utgangsfase: A, B, Z-fase r
Ytre diameter: 38 mm r
Trykkakseldiameter: 6 mm r
Standard lengde på ledningskabel: 2 m r
Oppløsning (puls/rotasjon): 100, 200, 300, 360, 400, 500, 600, 1000, 1024, 1200, 2000, 2500, 3600, 5000 (valgfritt) r
Kablingmetode: r
Brun linje: DC5-26V (positiv pol) r
Blå linje: 0V (negativ pol) r
Svart linje: A (fase) r
Hvit linje: B (fase) r
Oransje linje: Z (fase) r
Skjermet nettverkskabel: N.C (jord) r
Faseforskjell mellom utganger: 90°±45° mellom A og B (1/4 T ± 1/8 T) r
Utgangskonfigurasjon: NPN åpen kollektorutgang r
Utgangskapasitet: påført spenning: 30 VDC maks.; synkronstrøm: 35 mA maks.; restspenning: 0,4 V maks. (ved synkronstrøm på 35 mA) r
Maksimal responsfrekvens (*3): 100 kHz r
Stige- og falltider for utgang: 1 μs maks. (Kontrollutgangsspenning: 5 V, Belastningsmotstand: 1 kΩ, Kabellengde: 2 m maks.) r
Startmoment: 0,9 mN.m maks. r
Treghetsmoment: 1x10-6 kg.m² maks.; (3x10-7 kg.m² maks. ved 600 P/R maks.) r
Radiell akselbelastning: 30N r
Trykkakselbelastning: 20N r
Maksimal tillatt rotasjonshastighet: 6 000 o/min r
Beskyttelseskretser: kortslutningsbeskyttelse for last, beskyttelse mot omvendt kabling av strømforsyningen r
Omgivelsestemperaturområde: drift: -10 til 70℃; lagring: -25 til 85℃ (uten isdannelse) r
Drift-/lagringsfuktighetsområde: 35% til 85% (uten kondens) r
Isolasjonsmotstand: 20 MΩ min. (ved 500 VDC) mellom strømførende deler og hus r
Dielektrisk styrke: 500 VAC, 50/60 Hz i 1 min mellom strømførende deler og hus r
Vibrasjonsmotstand (ødeleggelse): 10 til 500 Hz, 2 mm eller 150 m/s² dobbel amplitude i 11 min 3 ganger hver i X-, Y- og Z-retningene r
Støtmotstand (ødeleggelse): 1 000 m/s² 3 ganger hver i X-, Y- og Z-retningene r
r
Pakkeliste: r
1* Koder r
3* Skrue r
1* Instruksjoner
