DS3231 er en lavpris, høypresisjons I2c sanntidsklokke () med integrert temperaturkompensert krystalloscillator (Tcxo) og krystall. Enheten inneholder en batteriinngang for å opprettholde tidsberegningen når strømmen er fjernet. Integrerte krystaller forbedrer enheten og reduserer antall komponenter i produksjonslinjer.
S3231 er tilgjengelig i kommersielle og industrielle temperaturområder og er tilgjengelig i en 16-pinners 30omil So-pakke. Den lagrer sekunder, minutter, timer, ukedag, dato, måned og årsinformasjon. Måneder med mindre enn 31 dager vil automatisk justeres, inkludert korreksjoner for skuddår.
Arbeidsformatet til klokken kan være 24-timers eller 12-timers format med /Am/Pm-indikasjon. Gir to programmerbare kalenderalarmer og en programmerbar firkantbølgeutgang. Adresse og data overføres serielt gjennom L2c toveis buss. En temperaturkompensert spenningsreferanse og komparatorkrets overvåker Vcc-status, oppdager strømforsyningsfeil, gir en tilbakestillingsutgang og bytter automatisk til reservestrøm når det er nødvendig.
Overvåkingspinnen kan brukes som en manuell inngang for å generere en Mp-tilbakestilling. I tillegg til sin høye tidsnøyaktighet har Ds3231 også flere andre funksjoner som utvider systemvertens tilleggsfunksjoner og . Enheten integrerer en veldig digital temperatursensor som kan nås via I2c*-grensesnittet (i tillegg til tiden). Nøyaktigheten til denne temperatursensoren er 3C.
On-chip kontrollkretsløp muliggjør automatisk strømforsyningsdeteksjon og administrerer strømbryting mellom primær strøm og reservestrøm (., lavspenningsbatteri). Hvis hovedstrømforsyningen går tapt, fortsetter enheten å gi tidsberegning og temperatur med upåvirket ytelse. En on-chip tilbakestillingsfunksjon kan brukes til å starte systemmikroprosessoren på nytt når hovedstrømforsyningen kobles til igjen eller spenningsverdien går tilbake til det akseptable området.

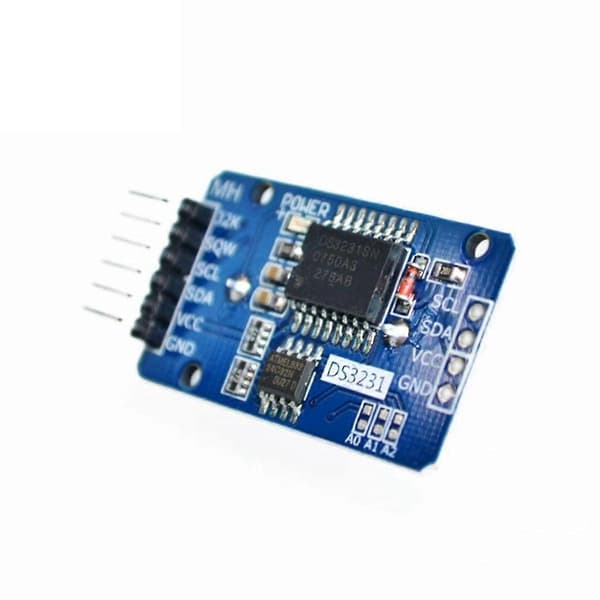

1. Andre Iic-enheter kan kaskaderes. 24C32-adressen kan endres ved å kortslutte A0/A1/A2. Standardadressen er 0X57
2. Batterimodell kreves: Cr2032 for å sikre at klokken fortsatt vil gå normalt etter at systemet er slått av.
3. Arbeidsspenning: 3.3-5.5V
4. Klokkechip: Høypresisjonsklokkechip DS3231
5. Klokkenøyaktighet: innenfor området 0-40, nøyaktighet 2ppm, årlig feil på ca. 1 minutt
6. med kalenderalarmfunksjon
7. Programmerbar firkantbølgeutgang
8. Sanntidsklokken genererer sekunder, minutter, timer, ukedag, dato, måned og år, og gir kompensasjon gyldig til 2100.
9. Brikken har sin egen temperatursensor med en nøyaktighet på 3C.
10. Minnebrikke: At24c32 (lagringskapasitet 32k)
11. Bussgrensesnitt, høy overføringshastighet 400khz (når arbeidsspenningen er 5V)
Koblingsinstruksjoner (tar for R3 som et eksempel):
SCL-A5
SDA-A4
VCC-5V
GND-GND
Merk: Ulike partier kan ha forskjeller i produktutseende, farge og trykte tegn, noe som ikke vil påvirke bruken
Farge: Som vist
Materiale: PCB

Pakkeinnhold:

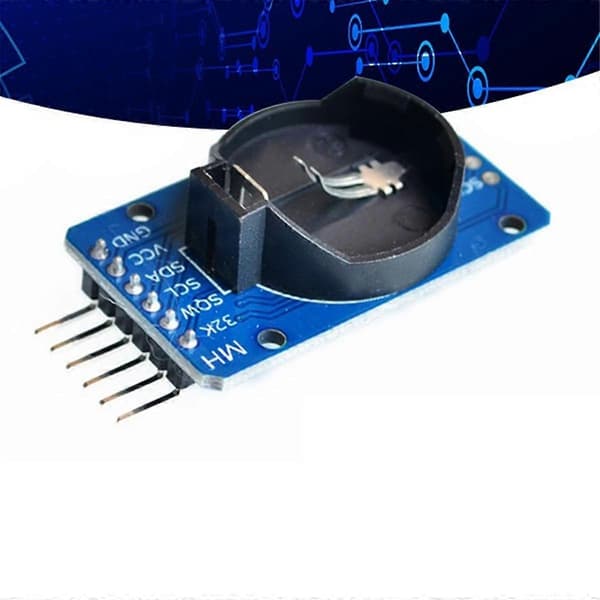

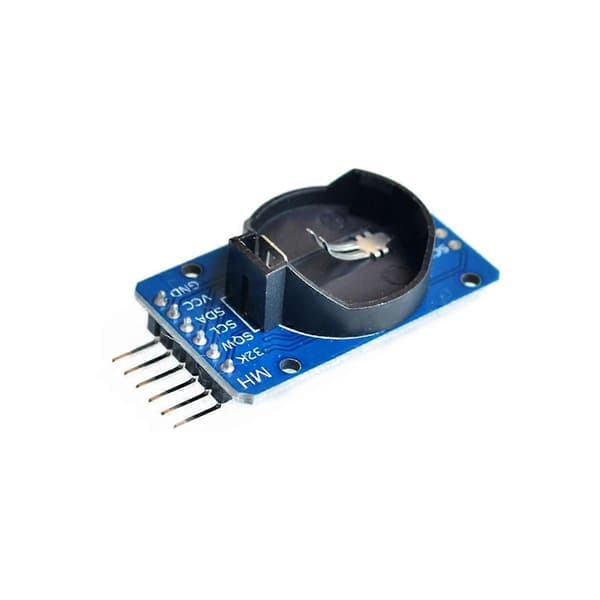

1 * DS3231-modul

Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
