Funksjoner:
Digital kontroll Buck-Boost strømforsyningsmodul kombinerer analoge integrasjons- og digitale kontrollfunksjoner i én.
Denne modulen har en strømavbruddslagret funksjon og kan lagre 10 grupper forhåndsinnstilte verdier.
Den har også funksjonen for rask utvinning av to grupper lagrede verdier.
Sammenlignet med tradisjonelle analoge strømforsyninger er det mer praktisk å raskt hente ut den nødvendige spenningen eller strømmen.
LCD-skjermen på modulen har funksjonen til digital voltmeter og amperemeter.
Du kan se forhåndsinnstilt spenning, inngangsspenning, utgangsspenning, forhåndsinnstilt strøm, utgangsstrøm, utgangseffekt, etc.
Beskrivelse:
I utgangsstatus-påminnelsesområdet kan du se om utgangen er åpen eller ikke, tilstanden til konstant spenning og konstant strøm, om utgangen er normal eller ikke, om nøkkelen er låst eller ikke, og hvilke strømdata-grupper som brukes.
I innstillingsdata-grensesnittet kan du justere overspenningsverdi, overstrømsverdi, overeffektverdi, datagruppe og LCD-lysstyrke.

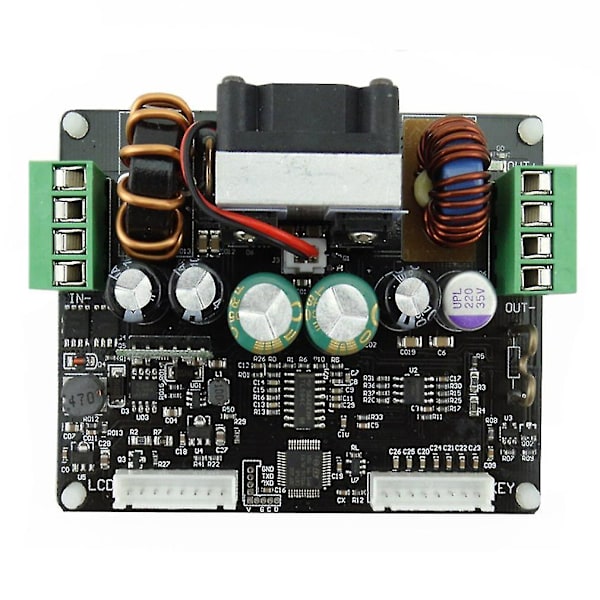

Denne modulen bruker buck-boost-struktur.
Når inngangsspenningen er lavere enn, lik eller høyere enn utgangsspenningen, er utgangsspenningen fortsatt stabil og uendret.
Denne funksjonen har et bredt spekter av bruksområder.
Spesifikasjon:
Inngangsspenningsområde: 6,00-40,00V
Utgangsspenningsområde: 0V-32,00V
Utgangsstrøm: 0-5,000A
Utgangseffekt-område: 0-160W
Skjermmodulstørrelse: 79*43*41(mm) (L*B*H)
Åpningsstørrelse: 71mm*39mm
Strømmodulstørrelse: 93*71*41(mm) (L*B*H)
Lengde på tilkoblingsledning: 200mm
Festehull-senteravstand: 86mm, 64mm
Maksimal tillatt inngangsstrøm: 10A
Utgangsrippel: ca. 100mVpp
Utgangsspenningsprogrammering og tilbakemeldingsresolusjon: 0,01V
Utgangsstrømprogrammering og tilbakemeldingsresolusjon: 0,001A
Utgangsspenningsprogrammering og tilbakemeldingsnøyaktighet: (0,5% + 1 siffer)
Utgangsstrømprogrammering og tilbakemeldingsnøyaktighet: (0,5% + 3 sifre)
Temperatur i bruksmiljøet: -10c ~45c
Pakken inkluderer:

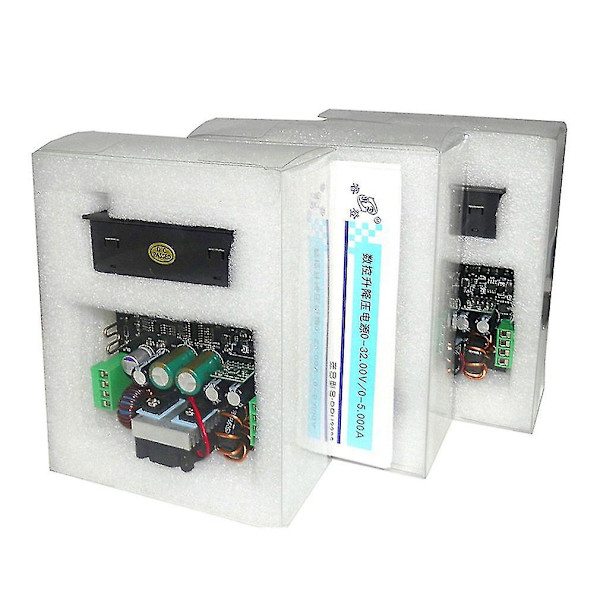

1 x Digital kontroll Buck-Boost strømforsyningsmodul
Merknader:
1. Når du får produktet for første gang, berør ikke komponentene med hendene, da statisk elektrisitet fra mennesker kan skade noen brikker.
2. Hvis du vil sikre utgang ved full belastning, må du sørge for at inngangen er høyere enn 18V og 180W; vær oppmerksom på varmeavledning ved full belastning.

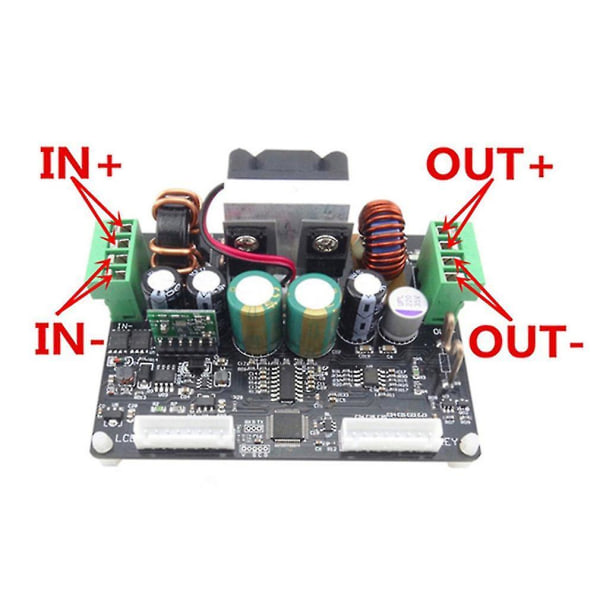

3. Tilkoblingen mellom skjermdelen og strømdelen skal være i samsvar med de tilsvarende ordene. Ellers vil den ikke fungere ved feil tilkobling
4. Hvis du bruker en AC-DC-omformer eller transformatorspole, må du legge til en likeretter (likeretterbro) og et filter (mer enn 4700uf filterkondensator). Hvis inngangseffektforsyningen er ustabil, må du legge til LC, L er over 47uf, C er over 2200uf.
