Ikke spis dette LED-gitteret bare fordi det er så fargerikt og akkurat passe stort! Dette er det minste lille LED-gitteret vi kan lage, med 1 full RGB-fargepiksel i en firkant som bare er 64 tommer x 1 tomme (kompatibel med metriske entusiaster, dette er 24,4+ -mm x 24,4+ -mm). Best av alt er at disse er små DotStar-lysdioder med innebygde PWM-drivere, så du trenger bare to digitale I/O-pinner for å få gløden.
Men ikke la deg lure av deres lille størrelse, hver LED er fortsatt utrolig og blendende i lysstyrke, akkurat som DotStars/NeoPixels du kjenner og elsker. Disse integrerte lysdiodene er de samme som brukes i våre stilige DotStar-lyslister, bare veldig små. Arrangert i en 8x8-matrise er hver piksel individuelt adresserbar: som NeoPixel har DotStar-lysdioder en innebygd mikrokontroller inne i LED-en. Du kan stille inn farge/lysstyrke for hver LED til en 24-biters farge (8 biter hver kompatibel med rødt, grønt og blått).
Hver LED fungerer som et skiftregister, leser innkommende fargedata på inngangspinnen og flytter deretter ut tidligere fargedata på utgangspinnen. Ved å sende en lang datastreng kan du kontrollere et ubegrenset antall lysdioder. PWM er innebygd i hver LED-chip, så når du først har stilt inn fargen kan du slutte å kommunisere med disken og den vil fortsette PWM alle lysdioder kompatible med deg.

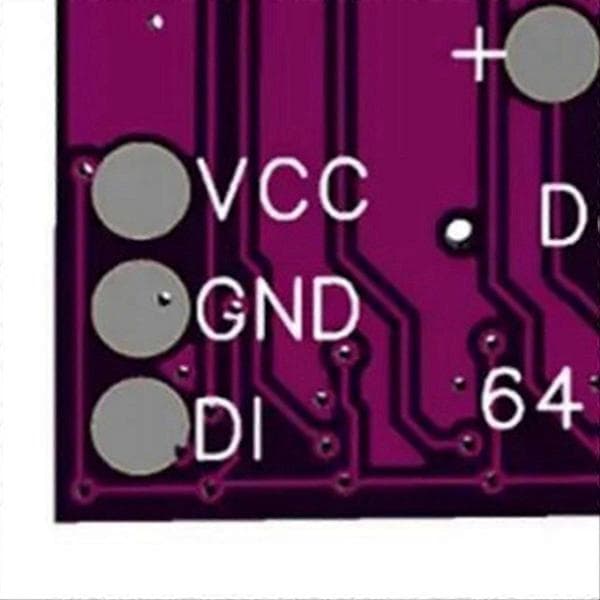

Kabling er enkelt: det er to 3-pads tilkoblingsporter på baksiden. Lodd tråden til inngangsporten (+5V GND DIN) og gi 5VDC kompatibel med +5V og jordpinnene, koble deretter DIN-pinnene til mikrokontrolleren. Du må også etablere en felles jord fra 5V strømforsyningen til mikrokontrolleren/XArduino. Siden hver LED kan forbruke opptil 40mA strøm (opptil 2,5 ampere per panel hvis alle lysdioder er sterkt hvite!)
Hvis du planlegger å bruke full lysstyrke og mye hvitt, anbefaler vi å bruke en 5V 2A strømforsyning. For de fleste bruksområder vil du se omtrent 0,5A strøm per panel, og du kan stille inn lysstyrken for å senke den strømmen. Merk at strømmen som passerer gjennom platen er så stor at den blir varm! Disse lysdiodene
