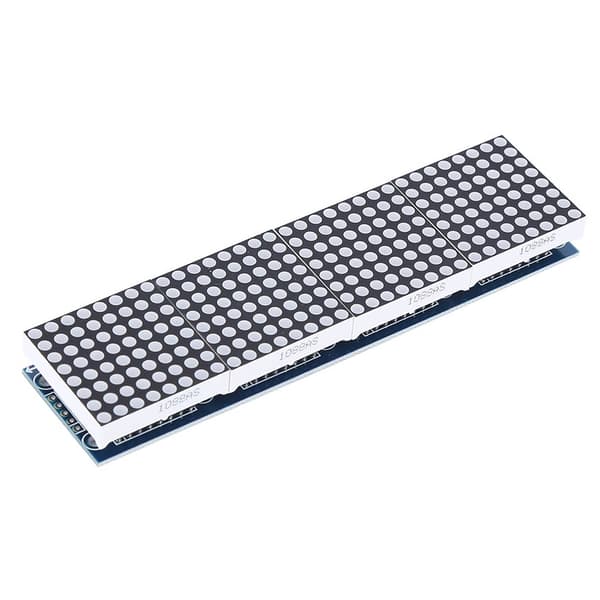

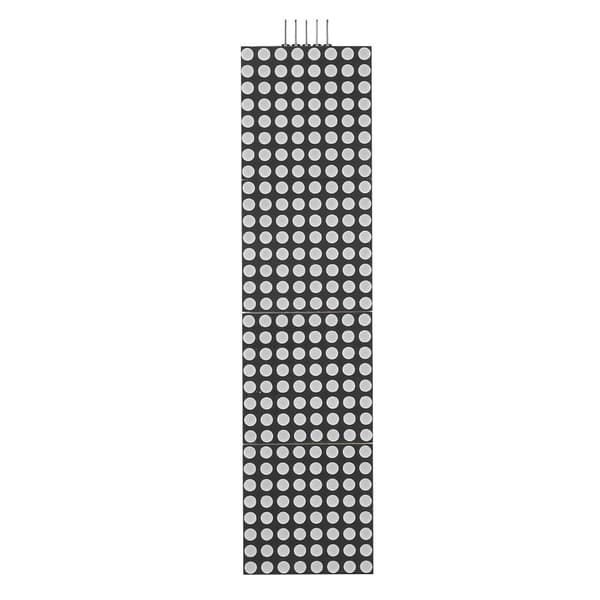

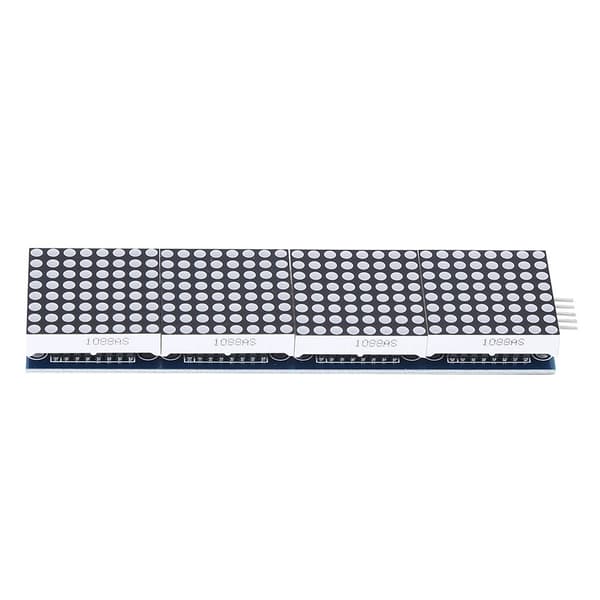

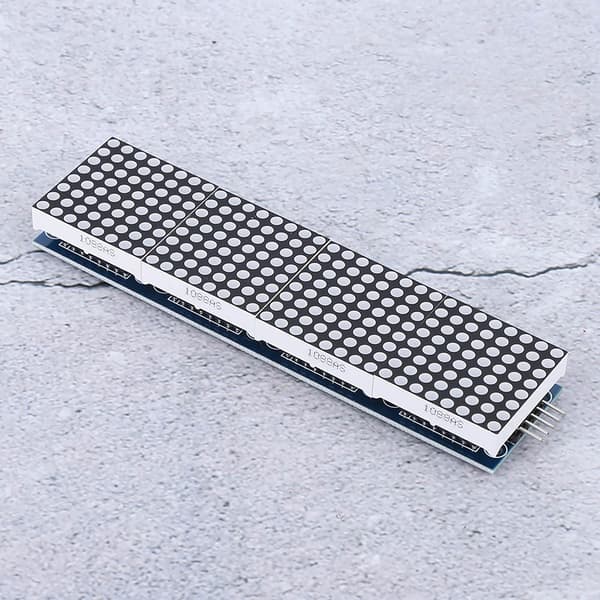

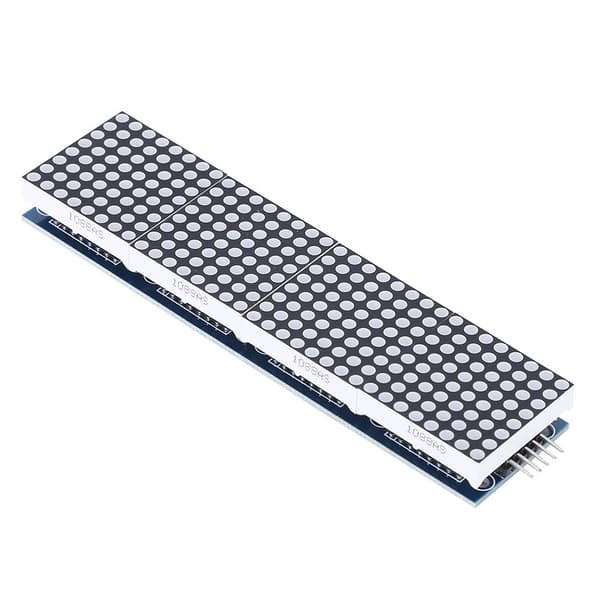

Dot Matrix Kontrollmodul LED Mikrokontroller 4 i 1
218 kr
218 kr
Tidligere laveste pris:
222 kr
Ti., 29 sep. - fr., 2 okt.
Sikker betaling
Fornøyde kundeløfte
30 dagers åpent kjøp
Produktbeskrivelse
Velkommen til butikken vår!
1、Det er en integrert seriell inngangs-/utgangs felles katodedisplaydriver 2、Denne modulen er koblet til en mikroprosessor og en 8-sifret 7-segment digital LED-skjerm. Den kan også kobles til en søylediagramvisning eller 64 uavhengige lysdioder. 3、Modulen inkluderer en on-chip B-type BCD-koder, flerkanals skanningssløyfe, segmentorddriver og en 8 x 8 statisk RAM for lagring av hver data. 4、Hver data kan adresseres. Du trenger ikke å skrive om hele skjermen ved oppdatering, det lar også brukeren velge å kode eller ikke kode hver data. 5、Hele enheten inkluderer en 150μA lav-effekt nedstengningsmodus, analog og digital lysstyrkekontroll, et skanningsgrense register som lar brukere vise 1-8 bits data, og en deteksjonsmodus som lar alle lysdioder sende ut lys. 6、Bare 3 IO-porter er nødvendig for å drive 1 punktmatrise, ingen flimring ved punktmatrisedisplay, støtter kaskadekoblingElementtype: Dot Matrix Kontrollmodul
Materiale: Syntetisk papp
En enkelt modul kan drive en 8 x 8 felles negativ punktmatrise
Modulens arbeidsspenning: DC5V
Festeskruer: 64
Hulldiameter: Ca. 3 mm / 0,1 tommer
Koblingsinstruksjoner:

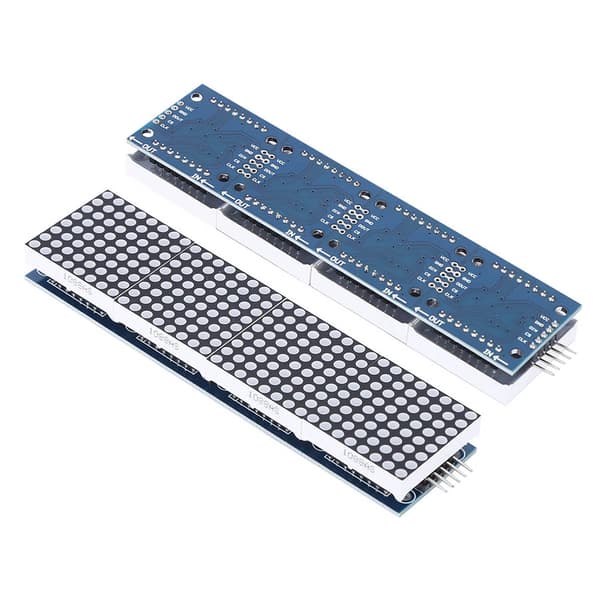

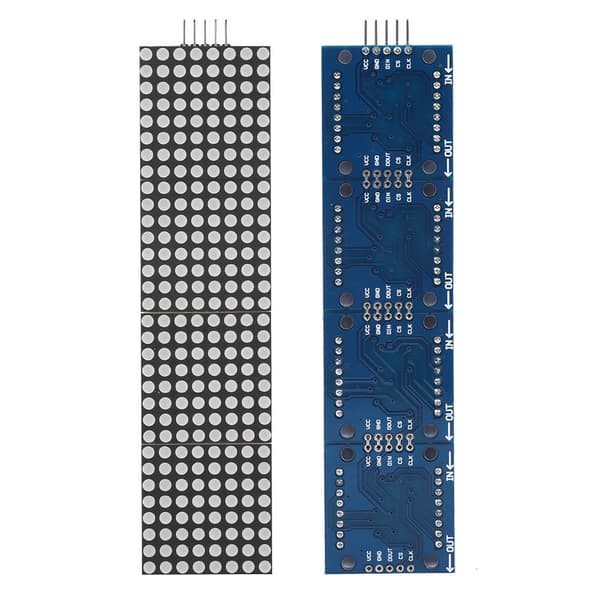

1. Venstre side av modulen er inngangsporten, og høyre side er utgangsporten.
2. Når du kontrollerer en enkelt modul, trenger du bare å koble inngangsporten til CPU-en
3. Når flere moduler er kaskadekoblet, er inngangen til den første modulen koblet til CPU-en, utgangen er koblet til inngangen til den andre modulen, utgangen til den andre modulen er koblet til inngangen til den tredje modulen, og så videre. ..
Ta 51 mikrokontroller som eksempel:
VCC → 5V
GND → GND
DIN → P2.2
CS → P2.1
CLK → P2.0
Tilfredshet garantert: Kunder er vår høyeste prioritet. Hvis du finner noe problem med produktet, vennligst kontakt selgeren umiddelbart. Vi streber etter å yte tilfredsstillende ettersalgsservice.
