Forholdsregler: 1. Strømforsyningskretsen på hovedkortet har ingen sikring, og den innebygde selvtilføyelsen vil forårsake permanent skade på brikken på kortet (selv 2 sekunder er ikke tillatt).

2. Under normal drift er det prøvetaking av overstrømsbeskyttelse ved motorutgangen. Siden modulens effekt og strøm er , må du ikke kortslutte når modulen ikke fungerer normalt.

Kortslutningen har mulighet for å brenne , den første ledningstestmaskinen bruker liten strøm og lavspenningstest, etter ok, passerer deretter høy strøm og høyspenning, fordi det er kortmodul for , vær oppmerksom på ledningsisolasjonen, sterk spenning er ikke tillatt å trykke på kortdelene.

3. Ikke koble til motoren som åpenbart er inkonsistent med spenningen og strømmen til modulen eller er fra motoren for å unngå uforklarlig skade.



1.MA MB faselinjeutgangstilkoblingsmotor

2. 5V GND hovedkort leveres med 5V strømforsyning (strøm ikke 30MA)

3.VCC GND motor hovedstrømforsyning (ekstern DC strømforsyning)

4. hastighetspulssignalutgang

5 positivt og negativt reverseringskontrollgrensesnitt (kan også kobles til den eksterne bryteren)

6.VR hastighetskontrollsignalinngang (innebygd med potensiometerhastighetskontroll kan også kobles til 0-5V analog simulering PWM-duty for å støtte dobbel signalinngangshastighetsregulering)

7.Ha +5V GND Hall signal Strøminngang, vanligvis med Halls motor har tilsvarende linjer

Hovedkortspesifikasjoner:

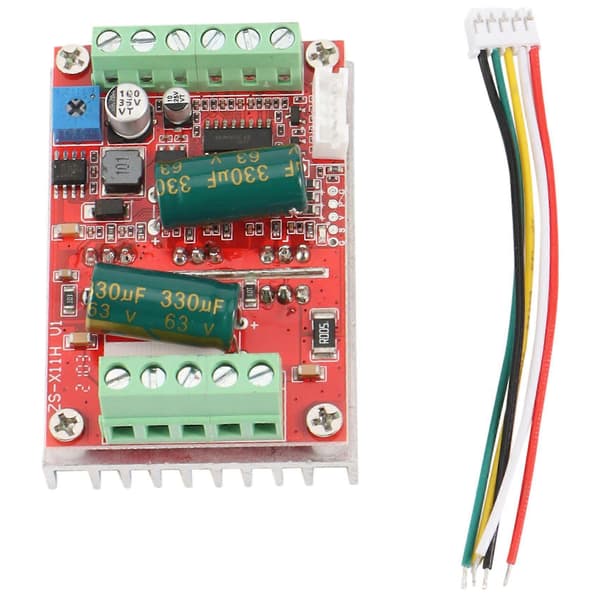

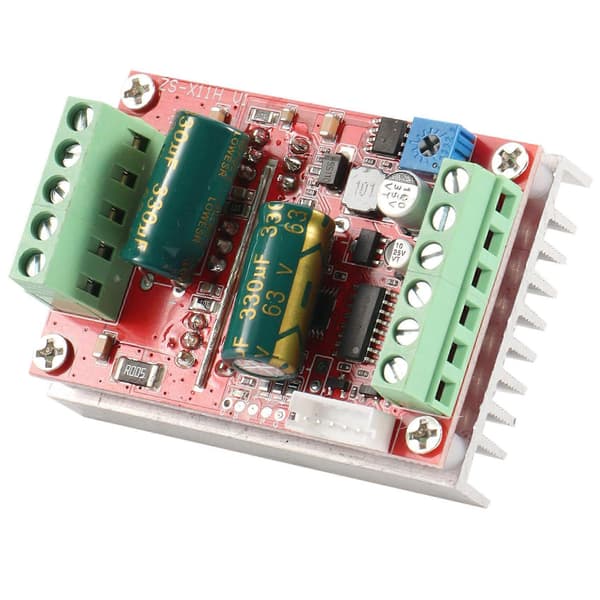

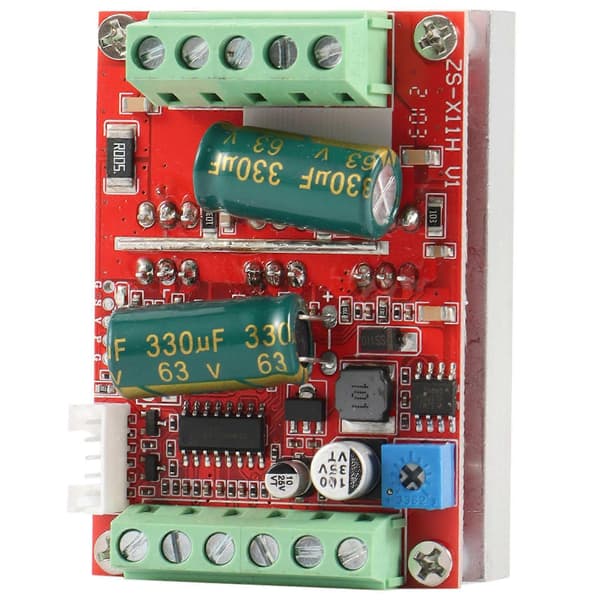

Produktnavn: 450W børsteløs Hall DC motor driver

Driftsspenning: 9-60V

Maksimal strøm: nominell 16A 20A

Maksimal effekt: 450W

Overstrømsbeskyttelse: Ja

Farge: Rød

Materiale: plast



Pakkeinnhold:

1 * Børsteløs motorkontroller



Bare innholdet i pakken ovenfor, andre produkter er ikke inkludert.

Merk: Lys og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
