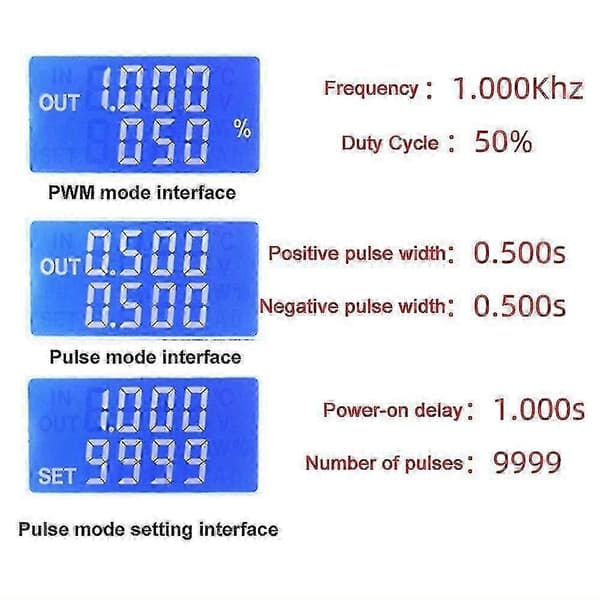

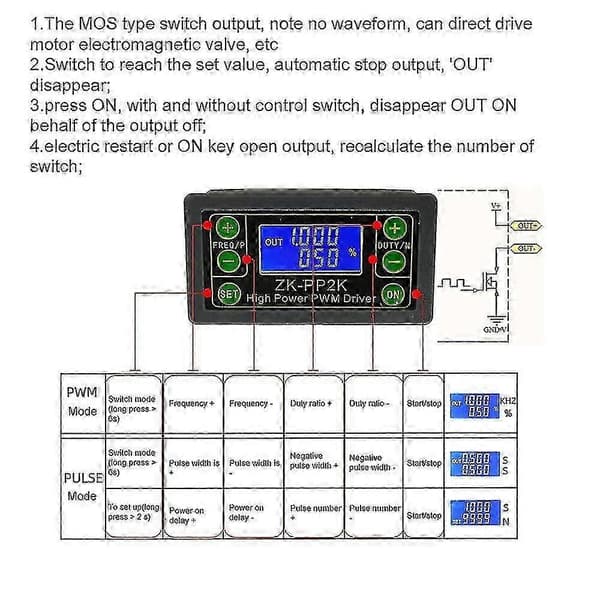

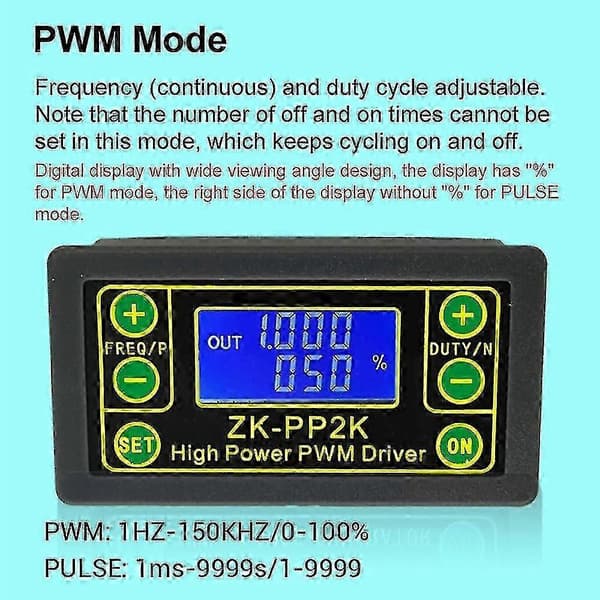

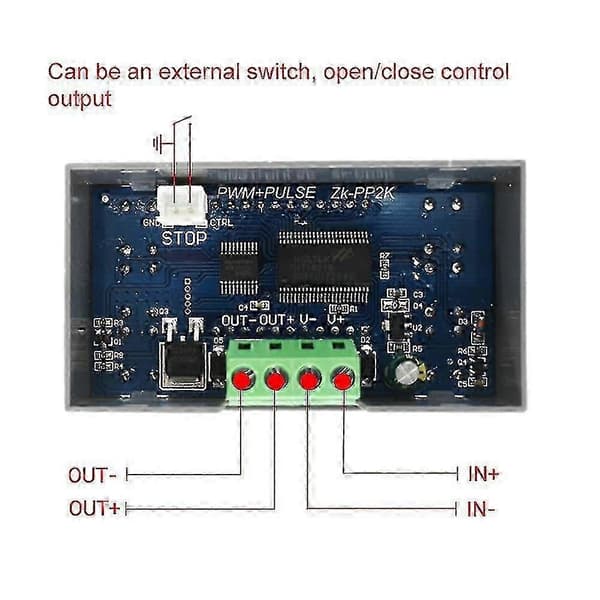

DC3.3-30V Høyeffekts PWM-driver Motorhastighetsregulator er en allsidig enhet som er egnet for å drive motorer, magnetventiler, lysdioder og andre laster direkte med en strøm under 8A. Den har en MOS-bryterutgang, noe som betyr at bølgeformen bare vises etter at lasten er koblet til. Denne PWM-driveren støtter to moduser: PWM-modus og pulsmodus. I PWM-modus er frekvensen og driftssyklusen justerbare, mens i pulsmodus kan parametere som positiv pulsbredde, negativ pulsbredde, startforsinkelsestid og antall pulser justeres. PWM-driveren muliggjør også justering av LED-lysstyrke, motorhastighetsjustering og kan brukes til å drive magnetventiler for å trekke og slippe i en automatisk syklus. Den har et bredt spenningsinngangsområde på 3,3-30V og leveres med en start- og stoppknapp samt 5,08 mm terminaltilkobling. Den digitale skjermen med bred betraktningsvinkel gjør det enkelt å overvåke innstillingene.



Med sin kompakte størrelse på 79 * 43 * 30 mm og lave vekt på 42 g er PWM-driveren enkel å installere og bære. Den er laget av slitesterkt plastmateriale og har et driftsspenningsområde på 3,3-30V. Frekvensen varierer fra 1Hz til 150KHz med en nøyaktighet på omtrent 2%. Driftssyklusen varierer fra 0-100% med et trinn på 1%. Antall pulser kan stilles inn fra 1 til 9999 eller stilles inn på uendelig. Forsinkelsesutgangstiden kan justeres fra 0,000s til 9999s, med en minsteinnstilling på 1ms. Den positive og negative pulsbredden kan stilles inn fra 0,000s til 9999s, med en minsteinnstilling på 1ms. PWM-driveren har en utgangsbelastningskapasitet på mindre enn 8A og en utgangsamplitude som er lik forsyningsspenningen. Den leveres med en pakke som inneholder 1 PWM-driver.



Nøkkelfunksjoner:



MOS-bryterutgang

To moduser: PWM-modus og pulsmodus

LED-lysstyrkejustering

Motorhastighetsjustering

Bredt spenningsinngangsområde på 3,3-30V

Kompakt størrelse og lett design

Brede frekvens- og driftssyklusområder

Utgangsbelastningskapasitet på mindre enn 8A
