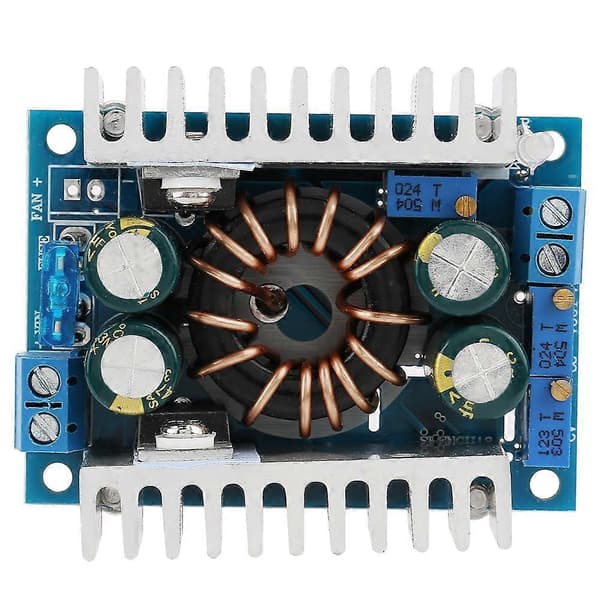

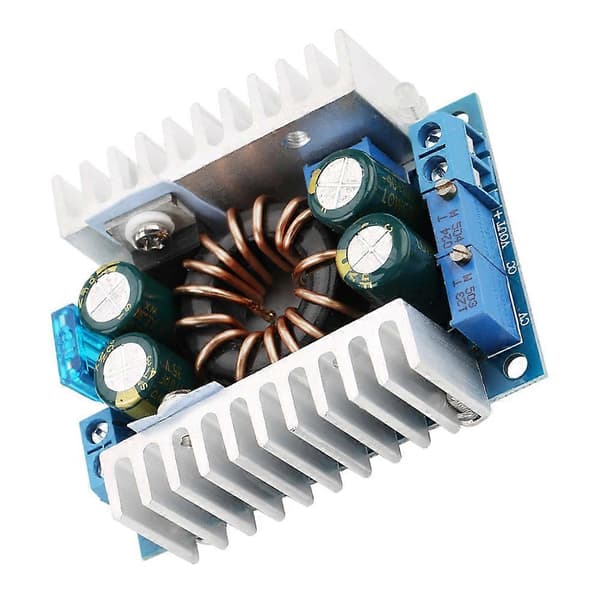

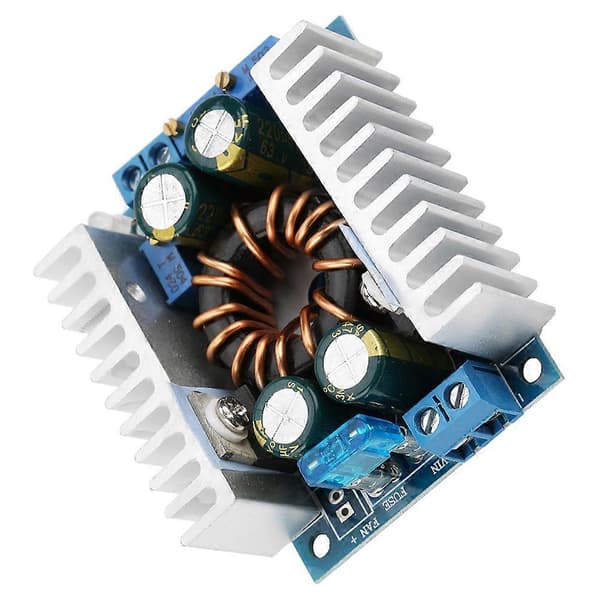

Funksjoner:\r

Dette er en ikke-isolert DC-strømomformermodul med lang levetid.\r

Høy effekt og stabil utgang, den konverterer 10-32VDC til 12-60VDC.\r

Komponenter av høy kvalitet sikrer høy konverteringseffektivitet, opptil 95%.\r

Designet med store kjøleribber for bedre varmeavledning.\r

Mye brukt til spenningsstabilisering av solenergi, batterilading, drift av store effektlysdioder, etc.\r

\r

\r

Spesifikasjon:\r

Type: Ikke-isolert step up-modul (BOOST)\r

Inngangsspenning: 10~32VDC\r

Inngangsstrøm: 16A (MAKS.); hvis mer enn 8A, vennligst forbedre varmeavledningen\r

Hvilemodusstrøm: 15mA (testet ved konvertering av 12V til 20V; den vil øke når utgangsspenningen er høyere)\r

Utgangsspenning: 10~60VDC kontinuerlig justerbar\r

(Gjelder kun der inngangsspenningen er lavere enn utgangsspenningen, kan ikke senke spenningen)\r

Utgangsstrøm: 8A (relatert til forskjellen mellom inngangs- og utgangsspenning, jo større spenningsforskjell, desto mindre utgangsstrøm. Vennligst forbedre varmeavledningen når strømmen overstiger 4A)\r

Konstant strømutgangsområde: 0,3~8A\r

Justeringsområde for tenningslamper: 0,3~8A\r

Utgangseffekt: Naturlig kjøling 90WMAX; Forbedret kjøling 150WMAX\r

Driftstemperatur: -40 til 85 (hvis temperaturen er for høy, vennligst forbedre varmeavledningen)\r

Frekvens: 150KHz\r

Konverteringseffektivitet: 95% (Effektiviteten er relatert til inngangs-/utgangsspenning, strøm og spenningsforskjell)\r

Kortslutningsbeskyttelse: Ja (inngang 15A sikring)\r

Omvendt inngangsbeskyttelse: Nei, kan vanligvis koble diode i serie til inngangen\r

Utgangsindikatorlampe: Med ladeindikasjon; den viser rødt ved lading, grønt når den er fulladet\r

Utgangsstrømbeskyttelse: Ja\r

Installasjonsmetode: Fire 3 mm skruer (IKKE INKLUDERT)\r

Koblingsmetode: Terminaler\r

Vekt: 74g / 2.6oz (omtrent)\r

\r

\r

Pakkeliste:\r

1 * Spenningsomformer\r

\r

\r

Strømjustering:\r

1, Juster CV-potensiometeret, avhengig av lastkravene, juster utgangsspenningen til passende verdi, eksempel: 4 serier med batterier til 55V, 10 serier LED til 37V\r

2, Modulens utgangsstrømverdi er innstilt på minimum (vri CC-potensiometeret mot klokken til du hører en liten knitrende lyd fra potensiometeret)\r

3, Koble til amperemeter, koblet til LED eller batteri, juster CC-potensiometeret til ønsket strøm. Hvis den brukes til lading, lad ut batteriet før justering.\r

Fordi jo mer batterikraft, desto mindre ladestrøm. Merk at strømmen i denne modulen ikke kan justeres med kortslutning.\r

4, Slå på lysstrømjustering, som brukes til å indikere om batteriet er fulladet. Rødt lys lyser ved lading, grønt lys lyser når det er fulladet. Koble et fulladet batteri til utgangsenden og juster tenningslyspotensiometeret til grønt lys lyser.
