DC motor driver inngangsspenningsområde er DC 6.5V-27V, kan være inngang DC 12V eller 24V, nominell utgangsstrøm for hver port er 7A, total utgangseffekt er 160W.

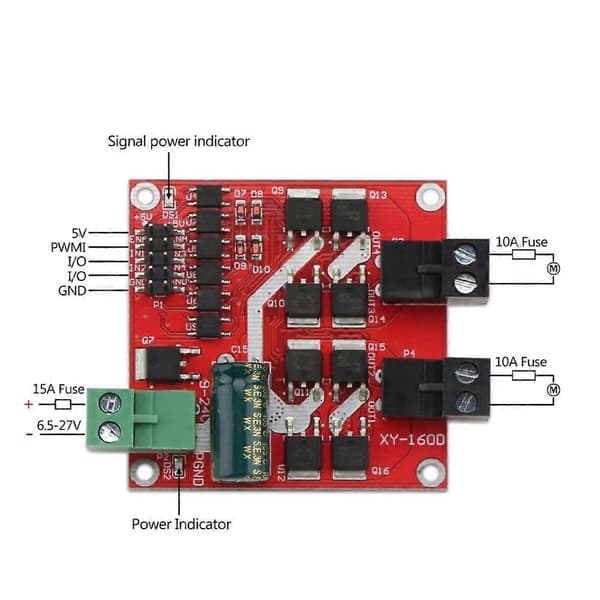

STERK DRIFT: motorstyrekortet bruker dobbel H-bro, kan drive to DC-motorer samtidig.

FREM og BAKLENGS ROTASJON: IN1, IN2/IN3, IN4 porten kan kontrollere fremover eller bakover motorrotasjon.

PWM HASTIGHETSKONTROLL: aktiveringssignalterminal () inngang PWM kan regulere hastighet, PWM frekvensområde 0-10KHZ.

UNDERSPENNINGSBESKYTTELSE: motor driver modulen er med underspenningsbeskyttelse for å forhindre at momentan stor strøm skader modulen.



1. Strømforsyningsspenning 6.5V-27V, strømmen kan ikke reverseres eller overstige 27V, ellers kan modulen brenne, det anbefales å koble i serie 15A sikring i strøminngangen.

2. Dobbelt motor grensesnitt, hver nominell utgangsstrøm 7A, strøm 50A, motor grensesnittet kan ikke kortsluttes, det anbefales å koble i serie 15A sikring.

3. Aktiveringssignalet og fremover og bakover kontrollsignal kontrollspenning 3-6.5V.

4. Aktiveringssignalterminal () inngang PWM kan regulere hastighet, PWM frekvensområde 0-10KHZ, PWM minimum puls bredde 10us.

5. Installasjonshull diameter: 3mm, vær oppmerksom på å forhindre kortslutning ved installasjon av baksiden, du kan legge til isolasjonspute eller kobberkolonne for å heve kretskortet

Parametere matchet: Motorer med nominell spenning 24V, identifikasjon av nominell effekt 115W eller under, og motorer med identifikasjon av nominell strøm 7A kan fungere fullt ut i lang tid.

Størrelse: 55 x 55 x 16mm

Materiale: ABS

Farge: Rød



Pakkeinnhold:

1 x DC Motor Driver Kort



Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
