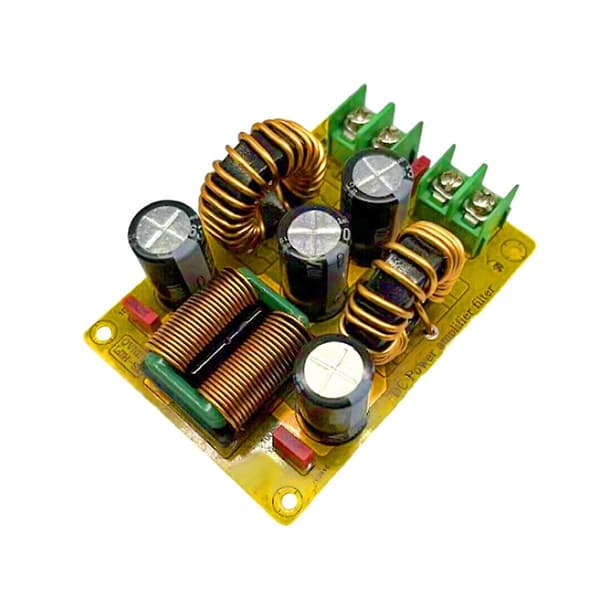

PT-0008 DC strømfilterkrets introduksjon: Kretsen består av tre-trinns filtrering, den første delen er - - trinns LC-filterkrets, den andre delen er fellesmodus EMI-filtrering, og den tredje delen er to-trinns LC-filterkrets.
LC-filter kalles vanligvis passivt filter. Det er en tradisjonell DC-strøm harmonisk kompensasjonsenhet sammensatt av induktorer og kondensatorer. Den kan filtrere harmoniske i strømforsyningen en eller flere ganger.
Rens DC-strømforsyningen og fellesmodusfiltrering, som kan undertrykke problemet med rask transient gruppepulsinterferens med en repetisjonsfrekvens på flere kilohertz på enkelte brukersteder.

Inngang: DC.
Utgang: DC.
Spenning: 50V (høyere spenning kan erstatte elektrolyttkondensatoren for å forbedre)
Strøm: 20A
Hoveddeler Spesifikasjoner:
Kretskort: Dobbeltsidig FR4 glassfiberkort
Elektrolyttkondensator: 50V 470UF diameter 13MM dosering 4 STK
Film kondensator: 100NF 3STK
Magnetisk ringinduktans: mengden 2STK, (20A høy strøm bruker FeSiAl),
Fellesmodusinduktans; forbruk 1STK, (20A strøm velger flat kobbertapeinduktans)
Sokkel: 7.62 sokkel 2PIN 2STK
Denne modulen er egnet for å eliminere bruk av DC-strømforsyning med elektromagnetisk interferens. Den kan brukes til å filtrere etter svitsjende strømforsyningsutgang, biler, motorsykler og DC med sterk elektromagnetisk interferens.
Fabrikkpartiene er forskjellige, og noen utseender kan være forskjellige, noe som ikke har noen innvirkning på produktet
Farge: Fotofarge
Materiale: ABS

Pakkeinnhold:
1 x Lavpassfilter

Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt annerledes enn den virkelige tingen. Målefeilen er +/- 1-3 cm.
