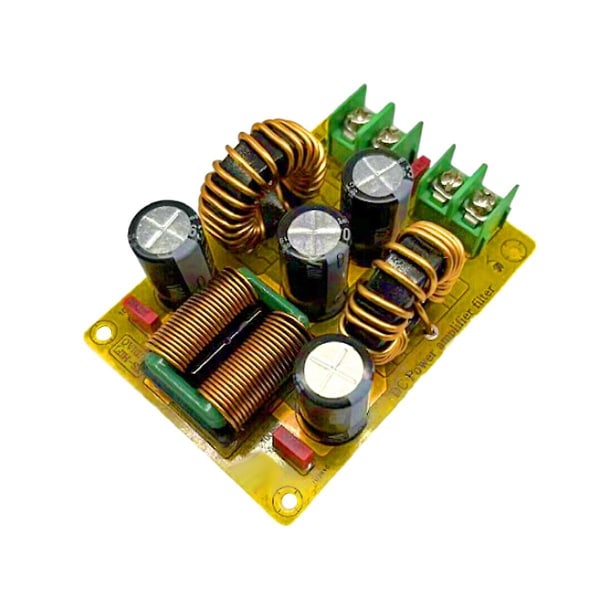

PT-0008 DC strømfilter krets introduksjon: Kretsen består av tre-trinns filtrering, den første delen er - - trinns LC filterkrets, den andre delen er fellesmodus EMI-filtrering, og den tredje delen er to-trinns LC filterkrets.LC-filter kalles generelt passivt filter. Det er en DC-strømharmonisk kompensasjonsenhet sammensatt av induktorer og kondensatorer. Den kan filtrere harmoniske i strømforsyningen én eller flere.Rens DC-strømforsyningen og fellesmodusfiltrering, som kan undertrykke problemet med rask transientgruppepulsinterferens med en repetisjonsfrekvens på flere kilohertz på noen steder.Inngang: DC.Utgang: DC.Spenning: 50V (høyere spenning kan erstatte den elektrolytiske kondensatoren for å forbedre)Strøm: 20AHoveddelspesifikasjoner:Kretskort: Dobbeltsidig FR4 glassfiberplateElektrolytisk kondensator: 50V 470UF diameter 13MM dosering 4 STKFilm kondensator: 100NF 3 STKMagnetisk ringinduktans: mengden 2 STK, (20A høy strøm bruk FeSiAl),Fellesmodusinduktans; forbruk 1 STK, (20A strøm flat kobberbåndinduktans)Sokkel: 7,62 sokkel 2PIN 2 STKDenne modulen er egnet for å eliminere bruken av DC-strømforsyning med elektromagnetisk interferens. Den kan brukes til å filtrere etter koblingsstrømforsyningsutgang, biler, motorsykler og DC med sterk elektromagnetisk interferens.Fabrikkbatchene er forskjellige, og noen utseende kan være forskjellige, noe som ikke har noen effekt på produktetFarge:FotofargeMateriale:ABSPakkeinnhold:1 x LavpassfilterBare pakkeinnholdet ovenfor, andre produkter er ikke inkludert.Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
