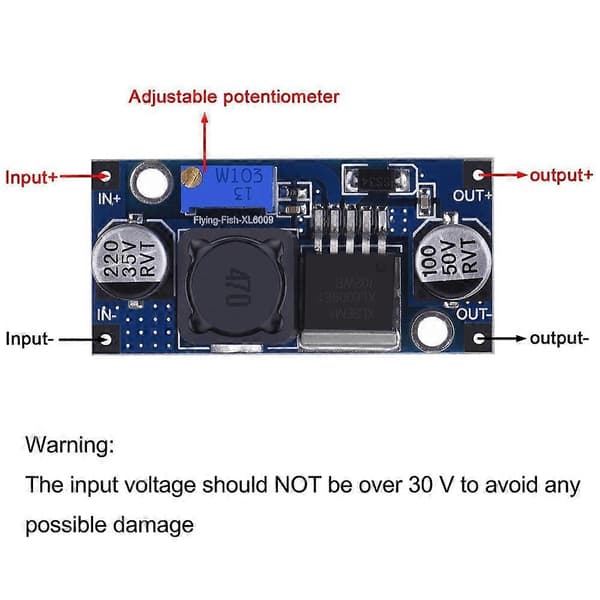

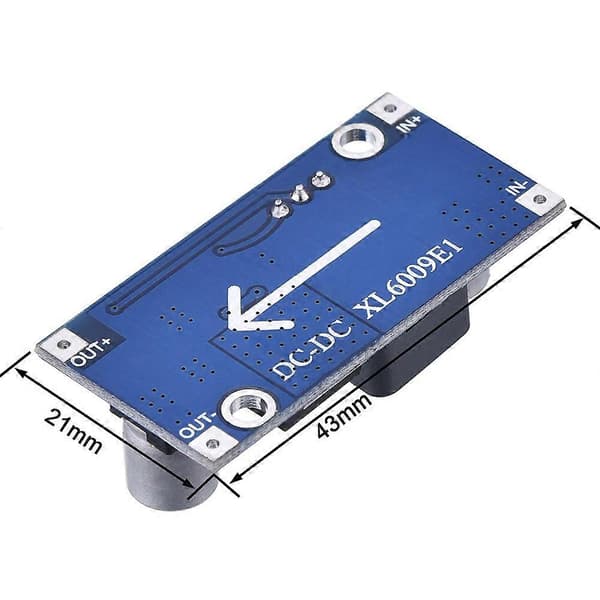

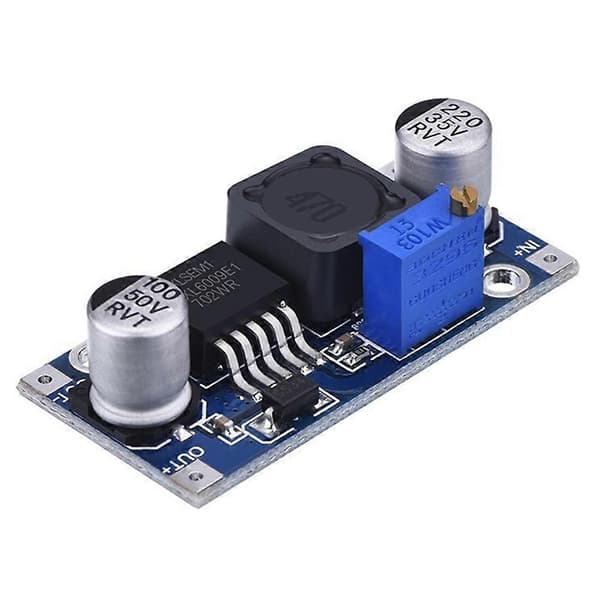

XL6009 er en 4A switching strøm boost (BOOST) modul. Modulen bruker høyfrekvent switching teknologi XL6009E1 som kjernechip, ytelsen er overlegen LM2577. XL6009 boost modulen er mindre kostbar og yter bedre, og LM2577 modulen er i ferd med å fases ut. Ultra-bredt inngangsspenningsområde 3V~32V, beste arbeidsspenningsområde er 5~32V; Ultra-bredt utgangsspenningsområde 5V~35V; Innebygd 4A høyeffektiv MOSFET switch tube, effektiviteten er opptil 94%; (LM2577 strøm er bare 3A) Switching frekvensen er 400KHz, som kan oppnå svært gode resultater med en filterkondensator med liten kapasitet. Rippelen er mindre og volumet er mindre. (LM2577 frekvens er bare 50KHz)Tekniske parametere:Modell spesifikasjonXL6009 boost modulModulær naturIkke-isolert boost (BOOST)RettemetodeAsynkron likeretterInngangsområde3V~32VUtgangsområde5V~35VInngangsstrøm4A (maksimum), ingen last 18mA (5V inngang, 8V utgang, ingen last mindre enn 18mA. Jo høyere spenning, jo større tomgangsstrøm.)Konverteringseffektivitet<94%(jo større trykkforskjell, jo lavere effektivitet)På-av nivå400KHzUtgangsrippel50mV(jo høyere spenning, jo større strøm, jo større rippel)Hello Elena0.5%Spenningregulering0.5%Driftstemperatur-40C~ +85CDimensjoner 43mm * 21mm (L*W)IN+ inngang positivIN- inngang negativOUT+ utgang positivOUT- utgang negativ! Test sammenligning eksempel referanse:Inngang 5V utgang 12V 0.8A 9.6WInngang 7.4V utgang 12V 1.5A 18WInngang 12V utgang 15V 2A 30WInngang 12V utgang 16V 2A 32WInngang 12V utgang 18V 1.6A 28.8WInngang 12V utgang 19V 1.5A 28.5WInngang 12V utgang 24V 1 A 24WInngang 3V utgang 12V 0.4A 4.8W Vin*Iin* effektivitet = Vout*Iout Vin: inngangsspenningIin: InngangsstrømVout: utgangsspenningIout: utgangsstrøm
